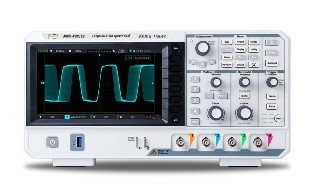

Параметр
|
АКИП-4131/1В
|
АКИП-4131/2В
|
|
Канал вертикального отклонения
|
|
Число каналов
|
4
|
4
|
|
Полоса пропускания
|
100 МГц
|
200 МГц
|
|
Время нарастания
|
≤ 3,5 нс
|
≤ 2,2 нс
|
|
Ограничение ПП
|
20 МГц
|
20 МГц
|
|
Коэффициент отклонения (Коткл.)
|
500 мкВ/дел … 50 мВ/дел: ±2 В
100 мВ … 500 мВ/дел: ±20 В
1 В … 5 В/дел: ±200 В
10 В … 20 В/дел: ±400 В
|
|
Погрешность установки смещения
|
± (0,01x|Uсм|+0,1дел+2 мВ), где Uсм - установленное значение напряжения смещения, мВ
|
|
Уровень собственных шумов
|
<100 мкВскз
|
|
Входной импеданс
|
1 МОм (± 2 %) / 16 пФ ± 2 пФ
|
|
Максимальное входное напряжение
|
≤ 135 Вскз
|
|
Канал горизонтельного отклонения
|
|
Коэффициент развертки (Кразв.)
|
1 нс/дел…1000 с/дел
самописец (ROLL): 50 мс/дел…1000 с/дел
|
|
Погрешность частоты внутреннего опорного генератора
|
±5*10-5
|
|
Режимы работы
|
X-Y, Y-T, самописец (ROLL)
|
|
Синхронизация
|
|
Источники синхросигнала
|
любой из каналов, внешний (Ext), сеть
|
|
Режимы запуска развертки
|
автоматический, ждущий, однократный
|
|
Виды синхронизации
|
по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN
|
|
Предзапуск
|
≥1 длительности экрана
|
|
Послезапуск
|
1 с … 50 с
|
|
Вид входа
|
открытый, закрытый, ВЧ и НЧ фильтры
|
|
Уровень синхронизации
|
внутренняя: +5 делений шкалы; Ext: ±9 В
|
|
Аналого-цифровое преобразование
|
|
Разрешение по вертикали
|
8 бит
|
|
Частота дискретизации
|
2 ГГц -одноканальный режим, 1 ГГц – двухканальный режим, 500 МГц – четырех канальный режим
|
|
Длина записи
|
56 МБ на канал в одно- или двухканальном режиме
28 МБ на канал в четырехканальном режиме
|
|
Пиковый детектор
|
1 нс
|
|
Режимы работы
|
выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение
|
|
Курсорные измерения
|
|
Источник курсоров
|
аналоговые каналы
|
|
Функции
|
ручное управление: время - X1, X2, ΔX (Гц), 1/ΔX, амплитуда - Y1, Y2, ΔY
режим отслеживания: время - X1, X2, амплитуда - Y1, Y2
|
|
Автоматические измерения
|
|
Источник измерений
|
аналоговые каналы
|
|
Диапазон измерений
|
весь экран или ограниченно (определяется курсорами)
|
|
Количество измерений
|
5 максимум одновременно
|
|
Функции по вертикали
|
макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, площадь, цикл площадь
|
|
Функции по горизонтали
|
период, частота, время нарастания/спада, +длительность, -длительность, +коэффициент заполнения, -коэффициент заполнения, задержка, количество импульсов
|
|
Измерение задержки
|
фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение
|
|
Статистика
|
текущее значение, среднее, макс, мин, СКО за число выборок
|
|
Математика
|
|
Источник математики
|
аналоговые каналы
|
|
Функции
|
A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и)
|
|
БПФ
|
частотный анализ при длине памяти 1 МБ
поддержка детекторов, выбора типов отображения и настроек диапазона частот.
|
|
Цифровые фильтры
|
НЧ, ВЧ, полосовой, режекторный
|
|
Декодирование
|
|
Формат данных
|
RS232/UART, I2C, SPI
|
|
Общие данные
|
|
ЖК-дисплей
|
цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений
|
|
Память
|
внутренняя/внешняя (поддержка USB дисков)
|
|
Входы выходы
|
Передняя панель
|
USB 2.0 Host, выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр
|
|
Задняя панель
|
USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: выход синхронизация/ дополнительный контроль; выход / вольтметр, External Trigger: ВНЕШ: ±9 Вскз
|
|
Напряжение питания
|
100…240 В (50/60 Гц), 100 … 120 В (400 Гц) 75 Вт максимум
|
|
Условия экплауатации
|
0...+40 °С, влажность не более 90 % без образования конденсата
|
|
Габариты (ДхШхВ)
|
336 х 110 х 170 мм
|
|
Масса
|
не более 2,45 кг
|
|
* Частота дискретизация 2 ГГц доступна только пи одном активном канале. Частота дискретизации 1 ГГц на канал доступна при следующих комбинациях активных каналов: КАН1+КАН3, КАН2+КАН3, КАН1+КАН4, КАН2+КАН4. При активации трех или четырех каналов частота дискретизации составит 500 МГц на канал.
|
