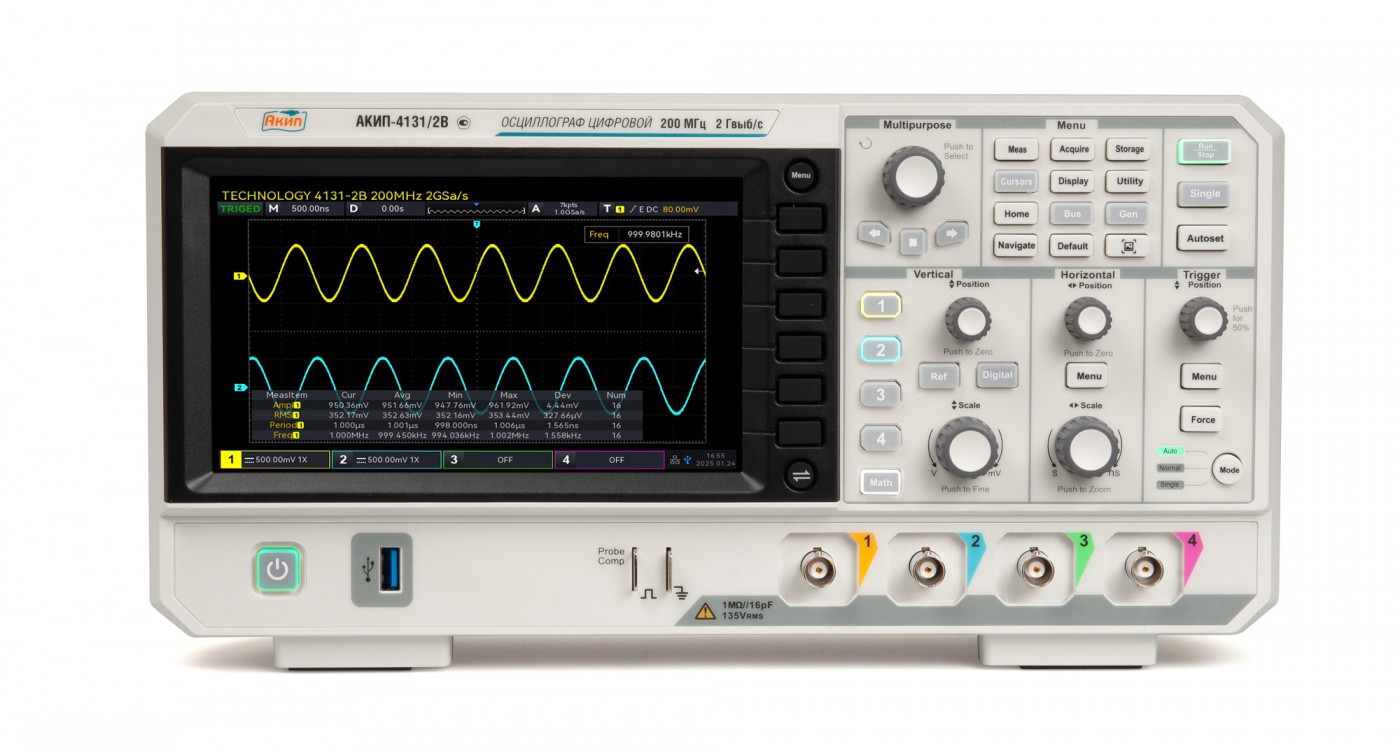

АКИП-4131/2В осциллограф

Код: 024057

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 93988-24
Межповерочный интервал 12 месяцев
Гарантия 1 год

Осциллограф Акип-4131/2 представляет собой современный и функциональный прибор, предназначенный для исследования различных сигналов. Этот двухканальный осциллограф способен анализировать высокочастотные сигналы до 200МГц, что делает его незаменимым инструментом для многих областей науки и техники. Максимальная частота дискретизации достигает 1ГГц, что гарантирует высокое качество полученных данных.

Осциллограф оснащен двумя независимыми каналами с памятью по 7 мегабайт, что позволяет хранить данные для их последующего изучения и анализа. При использовании функции объединения каналов совокупная память увеличивается до 14 мегабайт. Устройство обеспечивает высокую скорость обновления изображения на экране - до 100 тысяч осциллограмм в секунду, а при использовании режима сегментирования развертки эта скорость возрастает до 400 тысяч. Такая высокая скорость позволяет отображать даже малейшие изменения сигнала с максимальной точностью и качеством.

Одним из ключевых преимуществ осциллографа АКИП-4131/2 является наличие функции автоматической настройки параметров, которая значительно облегчает работу с устройством и экономит время на подготовку к исследованию. Кроме того, осциллограф предоставляет возможность выполнения 38 различных видов автоматических измерений параметров исследуемого сигнала, включая измерение временных задержек. Это существенно упрощает процесс анализа данных и ускоряет процесс получения результатов. Также стоит отметить наличие режима сегментированной памяти, который позволяет сохранить до 1000 отдельных сегментов данных для последующего сравнения и анализа.

В нашем магазине вы можете купить Осциллограф АКИП-4131/2 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности осциллографа цифрового АКИП-4131/2В:

4 аналоговых канала с полосой пропускания: 200 МГц;
максимальная частота дискретизации 2 ГГц;
максимальный объем памяти 56 МБ;
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
скорость обновления экрана до 150.000 осцилограмм/с в нормальном режиме, и до 500.000 осцилограмм/с в режиме быстрого захвата (Fast Acquire);
широкий набор схем синхронизаций (фронт, длительность импульса, ТВ, рант, скорость нарастания и др.);
36 видов автоматических измерений параметров сигнала;
программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул;
частотный анализ (БПФ), 1000000 точек;
режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 120.000 кадров);
синхронизация и декодирование по протоколам: стандартно - RS232/UART, I2C, SPI;
интерфейсы: USB, LAN;
дистанционное управление: команды SCPI, встроенный web server;
цветной ЖК-экран, диагональ 17,78 см, разрешение 800*480.

Параметр		АКИП-4131/1В	АКИП-4131/2В
Канал вертикального отклонения
Число каналов		4	4
Полоса пропускания		100 МГц	200 МГц
Время нарастания		≤ 3,5 нс	≤ 2,2 нс
Ограничение ПП		20 МГц	20 МГц
Коэффициент отклонения (Коткл.)		500 мкВ/дел … 50 мВ/дел: ±2 В 100 мВ … 500 мВ/дел: ±20 В 1 В … 5 В/дел: ±200 В 10 В … 20 В/дел: ±400 В
Погрешность установки смещения		± (0,01x\|Uсм\|+0,1дел+2 мВ), где Uсм - установленное значение напряжения смещения, мВ
Уровень собственных шумов		<100 мкВскз
Входной импеданс		1 МОм (± 2 %) / 16 пФ ± 2 пФ
Максимальное входное напряжение		≤ 135 Вскз
Канал горизонтельного отклонения
Коэффициент развертки (Кразв.)		1 нс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность частоты внутреннего опорного генератора		±5*10-5
Режимы работы		X-Y, Y-T, самописец (ROLL)
Синхронизация
Источники синхросигнала		любой из каналов, внешний (Ext), сеть
Режимы запуска развертки		автоматический, ждущий, однократный
Виды синхронизации		по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN
Предзапуск		≥1 длительности экрана
Послезапуск		1 с … 50 с
Вид входа		открытый, закрытый, ВЧ и НЧ фильтры
Уровень синхронизации		внутренняя: +5 делений шкалы; Ext: ±9 В
Аналого-цифровое преобразование
Разрешение по вертикали		8 бит
Частота дискретизации		2 ГГц -одноканальный режим, 1 ГГц – двухканальный режим, 500 МГц – четырех канальный режим
Длина записи		56 МБ на канал в одно- или двухканальном режиме 28 МБ на канал в четырехканальном режиме
Пиковый детектор		1 нс
Режимы работы		выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение
Курсорные измерения
Источник курсоров		аналоговые каналы
Функции		ручное управление: время - X1, X2, ΔX (Гц), 1/ΔX, амплитуда - Y1, Y2, ΔY режим отслеживания: время - X1, X2, амплитуда - Y1, Y2
Автоматические измерения
Источник измерений		аналоговые каналы
Диапазон измерений		весь экран или ограниченно (определяется курсорами)
Количество измерений		5 максимум одновременно
Функции по вертикали		макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, площадь, цикл площадь
Функции по горизонтали		период, частота, время нарастания/спада, +длительность, -длительность, +коэффициент заполнения, -коэффициент заполнения, задержка, количество импульсов
Измерение задержки		фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение
Статистика		текущее значение, среднее, макс, мин, СКО за число выборок
Математика
Источник математики		аналоговые каналы
Функции		A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и)
БПФ		частотный анализ при длине памяти 1 МБ поддержка детекторов, выбора типов отображения и настроек диапазона частот.
Цифровые фильтры		НЧ, ВЧ, полосовой, режекторный
Декодирование
Формат данных		RS232/UART, I2C, SPI
Общие данные
ЖК-дисплей		цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений
Память		внутренняя/внешняя (поддержка USB дисков)
Входы выходы	Передняя панель	USB 2.0 Host, выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр
	Задняя панель	USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: выход синхронизация/ дополнительный контроль; выход / вольтметр, External Trigger: ВНЕШ: ±9 Вскз
Напряжение питания		100…240 В (50/60 Гц), 100 … 120 В (400 Гц) 75 Вт максимум
Условия экплауатации		0...+40 °С, влажность не более 90 % без образования конденсата
Габариты (ДхШхВ)		336 х 110 х 170 мм
Масса		не более 2,45 кг
* Частота дискретизация 2 ГГц доступна только пи одном активном канале. Частота дискретизации 1 ГГц на канал доступна при следующих комбинациях активных каналов: КАН1+КАН3, КАН2+КАН3, КАН1+КАН4, КАН2+КАН4. При активации трех или четырех каналов частота дискретизации составит 500 МГц на канал.
