- Госреестр 85334-22
- Гарантия 3 года
- Производитель АКИП
- Производство: Китай
- Количество каналов: 4
- Полоса пропускания: 2 ГГц
- Частота дискретизации: 5 ГГц на канал (10 ГГц в режиме ESR)
- Объем памяти 125 МБ на канал
- Режимы сбора данных: выборка, пиковый детектор (200 пс), усреднение (4/…/ 8192), Hi-Res (режим увеличенного разрешения АЦП)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Интерполяция: Sin X/х, линейная
- Более 50 видов автоматических измерений параметров, курсорные измерения
- Скорость обновления экрана: 170.000 осц./с (до 750.000 осц./с в режиме сегментированной развертки)
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1,3 мкс)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
- Программные измерительные функции вольтметра и частотомера по аналоговым каналам
- Функция анализа частотных характеристик (диаграммы Боде) при использовании опции генератора
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)

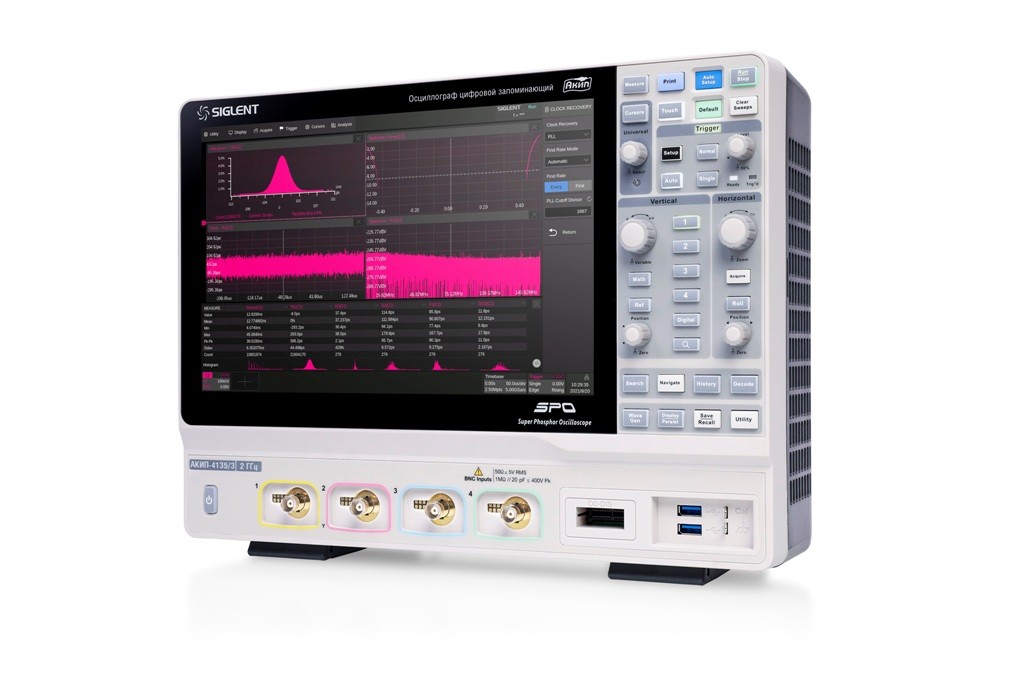

- Частотный анализ (БПФ), 8 млн. точек.
- Режимы растяжки окна, самописец и XY
- Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)

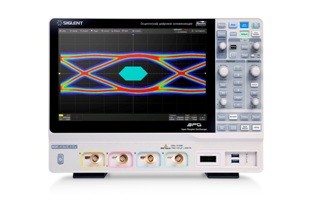

- Программная опция построения глазковых диаграмм и анализ джиттера
- Программные опции увеличение полосы пропускания с 500 МГц до 1 ГГц, с 1 ГГц до 2 ГГц
- Анализ смешанных сигналов: 16 кан. логический анализатор (опция)
- Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция)

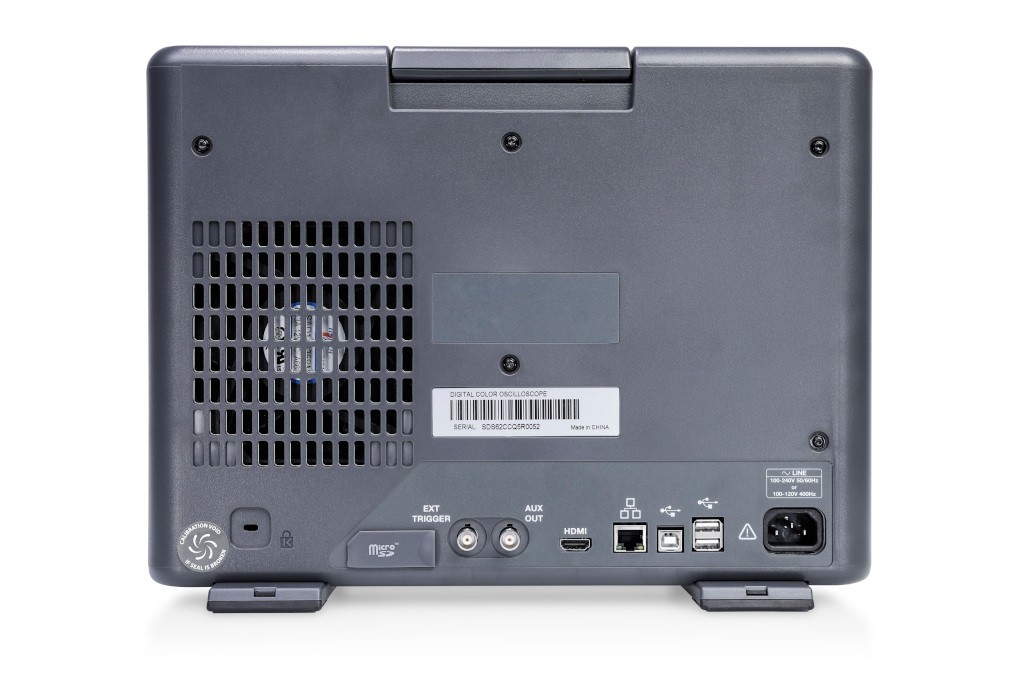

- Интерфейсы: USB TMC (host/device), LAN
- Видео выход (HDMI)
- Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 30,7 см, разрешение 1280 x 800
| Характеристики |
Значения |
| Тип осциллографа |
Цифровой |
| Число каналов |
4 |
| Полоса пропускания |
2 ГГц |
| Максимальная частота дискретизации |
5 ГГц (10 ГГц в режиме ESR) |
| Максимальный объем памяти |
500 МБ |
| АЦП (бит) |
8 |
| Сопротивление входа |
50 Ом, 1 МОм |
| Логические каналы |
16 (опция) |
| Дисплей |
TFT емкостный сенсорный, диагональ 30,7 см, разрешение 1280х800 |
| Масса (кг) |
5,5 |
1. Осциллограф АКИП-4135/3 – 1 шт.;
2. Руководство пользователя – 1 экз.;
