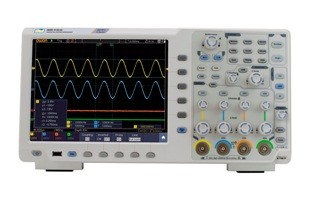

АКИП-4136/2А осциллограф

Код: 020329

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 87826-22
Межповерочный интервал 12 месяцев
Гарантия 1 год

Осциллограф АКИП-4136/2А - это современный цифровой измерительный прибор, предназначенный для анализа и измерения параметров электрических сигналов. Он обладает высокой точностью и широким спектром возможностей, что делает его идеальным для использования в области электроники и радиотехники.

Этот осциллограф имеет две или четыре входных канала, в соответствии с выбранной моделью, что позволяет проводить одновременное исследование и анализ нескольких процессов. Ширина полосы пропускания прибора составляет 350 либо 500 МГц и обеспечивает высококачественное измерение сигналов.

Осциллограф способен к максимальной частоте дискретизации в 5 ГГц. AКИП-4136/2A предлагает различные методы сбора данных в зависимости от потребностей пользователя, включая выборку, пиковый детектор и усреднение данных. Сигналы интерполируются с использованием методов sin X / x и линейная интерполяция. Это обеспечивает высокую точность при работе с шумными сигналами.

Прибор обладает более 40 предустановленными измерительными функциями для быстрого и точного определения параметров входных сигналов. Также он позволяет выполнять математические операции над полученными данными, используя такие функции, как сложение, вычитание, умножение и деление. С помощью функции частотного анализа БПФ можно детально исследовать частотные характеристики анализируемого сигнала.

В нашем магазине вы можете купить Осциллограф цифровой АКИП-4136/2А и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности осциллографа цифрового АКИП-4136/2А

Количество каналов: 4;
Полосы пропускания: 500 МГц;
Максимальный объем памяти: 400 МБ;
Максимальная частота дискретизации: 5 ГГц;
Режимы сбора данных: выборка, пиковый детектор, усреднение (4 /…/ 128);
Интерполяция: Sin X/х, линейная;
Более 40 видов автоматических измерений параметров, курсорные измерения;
Скорость обновления экрана: до 600.000 осц./с;
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√), фильтры;
Частотный анализ (БПФ);
Функция частотомера, 6 разрядов;
Функция анализа частотных характеристик (диаграммы Боде);
Генератор сигналов: 50 МГц, 250 Мвыб/с, 14 бит;
Мультиметр: 4,5 разряда, 1000 В (DC), 750 В (AC);
Декодирование сигналов: UART/RS232, I2C, SPI, CAN Интерфейсы: USB (host/device), LAN;
Видео выход (VGA);
Дистанционное управление: команды SCPI;
Емкостный сенсорный экран с поддержкой Multi-touch, диагональ 26,4 см, разрешение 800 x 600.

Параметр	АКИП-4136/1	АКИП-4136/1А	АКИП-4136/2	АКИП-4136/2А
Канал вертикального отклонения
Число каналов	2	4	2	4
Полоса пропускания (-3 дБ)	0…350 МГц	0…350 МГц	0…500 МГц	0…500 МГц
Ограничение полосы	20 МГц
Коэффициент отклонения (Коткл.)	1 мВ/дел…10 В/дел (1 МОм) 1 мВ/дел…1 В/дел (50 Ом)
Погрешность установки Коткл	1 мВ: ± 3% ≥ 2 мВ: ± 2%
Связь по входу	Открытый, закрытый, земля
Время нарастания	£ 1 нс	£ 1 нс	£ 0,7 нс	£ 0,7 нс
Входной импеданс	1 МОм (± 2%) / 15 пФ ± 5 пФ; 50 Ом ± 2%
Максимальное входное напряжение	300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц)
Математика	≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм ≤ 5 Вскз – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	500 пс/дел…1000 с/дел (шаг 1-2-5)
Погрешность опорного генератора	±2,5*10-6
Погрешность измерения временных интервалов	±(Tизм+10-6 *Tизм+0,6 нс), где Tизм – измеренный временной интервал, с;
Режимы работы	Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Любой из аналоговых каналов, сеть, внешний (Ext, Ext/5)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN
Связь входа	ФНЧ, ФВЧ, связь АС, связь DC
Уровень синхронизации	Внутренняя: ± 5 делений от центра экрана Ext: ±2 В; Ext/5: ±10 В
Погрешность уровня синхронизации	Внутренняя: ± 0,3 деления; Ext: ±(10 мВ + 6% от установленного); Ext/5: ±(50 мВ + 6% от установленного)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Максимальная частота дискретизации	2,5 ГГц на канал 5 ГГц при объединении	1 ГГц на канал 2,5 ГГц на 2 канала* 5 ГГц при объединении	2,5 ГГц на канал 5 ГГц при объединении	1 ГГц на канал 2,5 ГГц на 2 канала* 5 ГГц при объединении
Длина записи	400 МБ (делится между активными каналами)
Режимы работы	Выборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x
Курсорные измерения
Функции	ΔU; ΔT; 1/ΔT
Автоматические измерения
Функции**	+, -, х; /; d/dt, ∫dt, √, БПФ
Операторы	Любой аналоговый канал
Функции по вертикали	Среднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда,
Функции по горизонтали	Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, Скважность, Счет импульсов
Измерение задержки	Задержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза
Дополнительные возможности
Цифровой регистратор	1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)
Интерфейсы	USB, LAN,
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1; Y – кан 2
Внутренняя память	100 осциллограмм, 8 профилей настроек (запись/ воспроизведения)
Мультиметр
Индикатор	4,5 разряда, максимальное индицируемое число 20.000
Напряжение	DCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр) ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр) Диапазон частот: 40 Гц … 400 Гц
Ток	DCA: 20 А: ±(2% ± 10 емр) ACA: 20 А: ±(2,5% ± 10 емр)
Сопротивление	200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр
Емкость	2 нФ … 20 мФ: ±(4% ± 10 емр)
Тест диодов	0 … 2 В
Входное сопротивление	10 Ом, защита входа DC 1000 В/ AC 400 В
Генератор сигналов
Максимальная частота	50 МГц
Максимальная дискретизация	250 МГц
Число каналов	1
Формы сигналов	Функциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы.
Разрядность ЦАП	14 бит
Длина памяти	16000 точек для произвольной формы
Выходной уровень	2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц) Установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс)
Общие данные
ЖК-дисплей	Цветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600
Напряжение питания	100…240 В, 50/60 Гц (автовыбор)
Потребляемая мощность	65 Вт
Габаритные размеры	422 х 226 х 135 мм
Масса	5 кг

1. Осциллограф АКИП-4136/2А - 1 шт.;
2. Шнур питания - 1 шт.;
3. Пробник осциллографический - 4 шт.;
4. Кабель USB - 1 шт.;
5. CD с ПО - 1 шт.;
6. Краткое Руководство пользователя (электронный вид) - 1 шт.;
7. Кабель BNC-BNC - 1 шт.;
8. Отвёртка для осциллографических пробников - 1 шт.;
9. Токовый модуль - 1 шт.;
10. Набор проводов для мультиметра - 2 шт.
