- Бренд: АКИП
Страна бренда: Россия

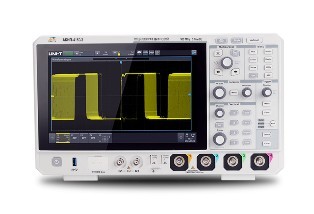

Осциллограф цифровой АКИП-4150/1 представляет собой современное измерительное устройство, которое широко используется в лабораториях, на производстве и в научно-исследовательских центрах для диагностики, тестирования и анализа электрических сигналов. Данный прибор отличается высокой производительностью и широким функционалом, что делает его незаменимым инструментом для специалистов в области электроники и автоматики.
Одной из ключевых характеристик осциллографа АКИП-4150/1 является наличие четырёх каналов измерения, что позволяет одновременно наблюдать и анализировать несколько сигналов. Полоса пропускания в 100 МГц гарантирует поддержку анализа высокочастотных процессов, а максимальная частота дискретизации до 5 ГГц обеспечивает высокую точность и детализацию измерений, что особенно важно при работе с быстрыми и сложными сигналами. Максимальный объем памяти в 100 МБ позволяет сохранять значительные массивы данных для последующего анализа и обработки.
Аппарат оснащён 8-битным аналогово-цифровым преобразователем, что обеспечивает достаточную дискретизацию сигнала для большинства задач, связанных с измерением и диагностикой. Сопротивление входа может быть выбрано между 50 Ом и 1 МОм, что расширяет диапазон применения, позволяя подключать осциллограф к различным источникам сигналов без риска повреждения или искажения данных.
Благодаря наличию опции логического анализатора на 16 каналов, прибор может быть использован не только как традиционный осциллограф, но и как инструмент для комплексного анализа цифровых систем и микроконтроллеров. Это значительно расширяет возможности устройства и позволяет выполнять комплексные задачи диагностики цифровых интерфейсов.
Особенностью АКИП-4150/1 является высокая скорость обновления экрана — до 1 000 000 осциллограмм в секунду и возможность 256 уровней интенсивности свечения луча, что обеспечивает качественное визуальное представление сигналов с высокой степенью детализации. Встроенные математические функции, включая блок функций преобразования (БФП) с объёмом памяти 4 МБ, предоставляют пользователю возможность выполнять сложные вычисления и фильтрацию сигналов прямо на приборе.
Программные измерительные функции включают полноценный вольтметр и частотомер с разрядностью до 7 знаков, что позволяет проводить точный количественный анализ параметров сигналов без необходимости использования дополнительного оборудования. Значимым преимуществом является поддержка декодирования стандартных протоколов передачи данных RS232/UART, I2C и SPI, что облегчает работу с цифровыми интерфейсами.
Также в качестве опций доступны расширенные возможности по декодированию протоколов CAN, CAN-FD, LIN, FlexRay, I2S, SENT и AUDIO. Наличие двухканального генератора сигналов с частотой до 50 МГц и функцией амплитудно-частотного анализа позволяет дополнительно проводить тестирование и калибровку измерительных цепей.
Для удобства подключения к компьютеру и сетям прибор оснащён интерфейсами USB и LAN, что упрощает обмен данными и управление осциллографом на удалённой основе. Дисплей выполнен в виде ёмкостного сенсорного TFT экрана с диагональю 25,65 см и разрешением 1280 на 800 точек, что обеспечивает удобство управления и высокое качество отображения.
Таким образом, цифровой осциллограф АКИП-4150/1 – это мощный многофункциональный прибор с широкими возможностями измерения, анализа и обработки сигналов, который сочетает в себе высокую скорость, точность и удобство эксплуатации. Благодаря своим характеристикам он подходит как для решения повседневных задач, так и для выполнения сложных исследовательских и производственных проектов.
Особенности осциллографа цифрового смешанных сигналов АКИП-4150:
- 4 аналоговых канала с полосой пропускания: 100/ 200/ 300 МГц;
- Максимальная частота дискретизации 5 ГГц;
- Максимальный объем памяти 100 МБ;
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Скорость обновления экрана: 500.000 осц./с (до 2.000.000 осц./с в режиме сегментированной развертки);
- Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (2 /…/ 8192), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- Более 50 видов автоматических измерений параметров, статистика, гистограммы, курсорные измерения;
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1 мкс);
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
- Функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул;
- Частотный анализ (БПФ), 4 млн. точек;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов: стандартно - RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO;
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
- Программные опции увеличение полосы пропускания;
- Логический анализатор: 16 каналов, требуется опциональный логический пробник (UT-M15);
- Программная опция генератора сигналов: 2 канала, 50 МГц, 200 встроенных произвольных форм, ЦАП 16 бит;
- Амплитудно-частотный анализ (входит в состав опции генератора сигналов);
- Интерфейсы: USB (host/device), LAN;
- Видео выход (HDMI);
- Дистанционное управление: команды SCPI, LAN (встроенный web server);
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1280 x 800.
