- Бренд: АКИП
Страна бренда: Россия

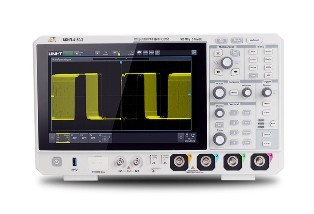

Осциллограф смешанных сигналов серии АКИП-4150 обеспечивает максимальную частоту дискретизации 5 Гвыб/с и глубину памяти до 100 МБ. В нем применена эксклюзивная технология Ultra Phosphor 3.0, обеспечивающая скорость захвата до 2 000 000 осциллограмм в секунду. Благодаря усовершенствованной системе синхронизации точность срабатывания достигает 10 пс. Осциллограф поддерживает 9 типов синхронизации, 9 типов синхронизации и декодирования последовательной шины, а также расширенные функции и режимы анализа, такие как анализ спектра, анализ мощности, гистограммы, тест по маске, поиск и навигация. Кроме того, осциллограф оснащен широкими функциями измерения и математических расчетов. Ёмкостный сенсорный дисплей размером 10,1" поддерживает различные жесты для обычных операций с формами сигналов.
Ultra Phosphor 3.0
Технология Ultra Phosphor 3.0 с передовой программной и аппаратной архитектурой поддерживает 8-канальное параллельное графическое отображение, обеспечивая скорость обработки до 20 Гбит/с и скорость захвата до 500 000 осциллограмм в секунду в обычном режиме и 2 000 000 осциллограмм в секунду в режиме сегментированной развертки с минимальным мертвым временем менее 1 мкс. Это позволяет обнаруживать нерегулярные сигналы и редкие аномалии.
Измерения, статистика, графики трендов
Осциллограф серии АКИП-4150 обеспечивает 54 типа автоматических измерений параметров, охватывающих множество измерений, таких как напряжение, частота, фаза. В осциллограф также интегрированы расширенные функции анализа статистики параметров и визуализации графиков трендов, обеспечивающие комплексное и многомерное отображение изменений характеристик сигнала, что позволяет достичь профессионального понимания и эффективной интерпретации данных.
Синхронизация и декодирование протоколов последовательной передачи данных
Поддерживается 9 типов основных протоколов, включая
- протоколы встраиваемых систем: UART, I2C, SPI;
- автомобильные: CAN, CAN-FD, LIN, FlexRay, SENT;
- аудио: I2S (Audio-I2S, Audio-LJ, Audio-RJ).
Осциллограф серии АКИП-4150 может декодировать 200 МБ данных менее чем за 1 секунду и поддерживает одновременный анализ четырех шин, обеспечивая быстрый и глубокий анализ протоколов для сложных коммуникационных систем.
Анализатор спектра
- быстрое преобразование Фурье по 4M точек;
- отображение спектра в режиме Waterfall;
- автоматическое измерение маркеров;
- 4 трассы;
- одновременное открытие 4 CH FFT.
Оснащенный технологией аппаратного ускорения, этот осциллограф обеспечивает сверхбыструю выборку до 4M точек, значительно повышая точность измерений частоты и амплитуды. Инновационная интеграция функций поиска пиков и маркеров в частотной области помогает пользователям точно фиксировать и глубоко анализировать сложную динамику сигналов в цепях, значительно повышая эффективность анализа схем и предоставляя пользователям исключительный опыт тестирования.
Анализ мощности
Опция объединяет анализ коэффициента отклонения мощности источника питания (PSRR), анализ реакции замкнутого контура управления, оценку качества электроэнергии, определение гармоник тока и анализ импульсных токов, обеспечивая комплексные и профессиональные решения для проверки характеристик энергосистемы, оценки стабильности и ее оптимизации. Цель - повышение энергоэффективности и стабильности системы.
Особенности осциллографа цифрового смешанных сигналов АКИП-4150:
- 4 аналоговых канала с полосой пропускания: 100/ 200/ 300 МГц;
- Максимальная частота дискретизации 5 ГГц;
- Максимальный объем памяти 100 МБ;
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Скорость обновления экрана: 500.000 осц./с (до 2.000.000 осц./с в режиме сегментированной развертки);
- Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (2 /…/ 8192), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- Более 50 видов автоматических измерений параметров, статистика, гистограммы, курсорные измерения;
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1 мкс);
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
- Функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул;
- Частотный анализ (БПФ), 4 млн. точек;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов: стандартно - RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO;
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
- Программные опции увеличение полосы пропускания;
- Логический анализатор: 16 каналов, требуется опциональный логический пробник (UT-M15);
- Программная опция генератора сигналов: 2 канала, 50 МГц, 200 встроенных произвольных форм, ЦАП 16 бит;
- Амплитудно-частотный анализ (входит в состав опции генератора сигналов);
- Интерфейсы: USB (host/device), LAN;
- Видео выход (HDMI);
- Дистанционное управление: команды SCPI, LAN (встроенный web server);
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1280 x 800.
