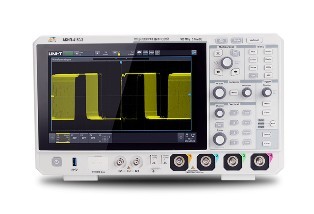

Цифровой осциллограф АКИП-4150/3 представляет собой современный измерительный прибор, сочетающий в себе высокую производительность и широкий функционал, необходимый для решения разнообразных задач в области электроники и автоматизации. Осциллограф оснащён четырьмя независимыми каналами, что позволяет одновременно анализировать несколько сигналов и проводить комплексные исследования. Полоса пропускания устройства достигает 300 МГц, что обеспечивает точное отображение даже высокочастотных сигналов, а максимальная частота дискретизации в 5 ГГц гарантирует высокую точность временных измерений и позволяет детально рассматривать форму сигнала.
Одной из ключевых особенностей осциллографа является максимальный объём памяти, достигающий 100 МБ, что позволяет осуществлять длительные записи сигналов с высоким разрешением без риска потери информации. Аналого-цифровой преобразователь (АЦП) с разрешением 8 бит обеспечивает надёжную дискретизацию, а наличие двух вариантов входного сопротивления – 50 Ом и 1 МОм – повышает универсальность прибора, позволяя подключать как высокоомные, так и низкоомные цепи без дополнительных адаптеров. Для пользователей, которым требуется расширенный анализ цифровых сигналов, доступна опция логического анализатора с 16 каналами, что существенно расширяет возможности осциллографа в сфере цифровой электроники.
Высокая скорость обновления экрана до одного миллиона осциллограмм в секунду обеспечивает плавную визуализацию сигналов и позволяет фиксировать редкие или кратковременные события. Кроме того, дисплей выполнен на базе TFT технологии с емкостным сенсорным управлением, оснащённый экраном с диагональю 25,65 см и разрешением 1280 х 800 пикселей, что обеспечивает удобное и высококачественное отображение данных. 256 уровней интенсивности свечения луча позволяют получить более детализированное и наглядное изображение сигнала с градацией по яркости, что особенно полезно при анализе сложных или наложенных друг на друга волн.
В состав программного обеспечения входят разнообразные математические функции и блок функций быстрого преобразования (БФП) с объёмом 4 МБ, что позволяет проводить углублённый спектральный анализ и комплексную обработку сигналов непосредственно в приборе. Дополнительно реализованы программные измерительные функции вольтметра и частотомера с разрешением до семи разрядов, что даёт возможность вести точные количественные измерения без использования внешних приборов. Осциллограф также поддерживает стандартное декодирование популярных протоколов передачи данных: RS232/UART, I2C, SPI. Для более специализированных задач предусмотрены опции декодирования протоколов CAN, CAN-FD, LIN, FlexRay, I2S, SENT и AUDIO, что делает прибор крайне универсальным инструментом для диагностики современных автомобильных, коммуникационных и мультимедийных систем.
Дополнительные опции включают встроенный логический анализатор с 16 каналами для анализа цифровых шинами, а также двухканальный генератор сигналов с рабочей частотой до 50 МГц. Этот генератор обладает функцией амплитудно-частотного анализа, что позволяет создавать тестовые сигналы и исследовать амплитудно-частотные характеристики различных устройств и элементов схем. Набор интерфейсов для подключения включает USB и LAN, обеспечивая простое и быстрое взаимодействие с компьютером или сетью, что удобно для интеграции в автоматизированные измерительные системы и удалённого управления.
Таким образом, цифровой осциллограф АКИП-4150/3 представляет собой высокотехнологичное устройство, идеально подходящее для научных исследований, разработки, наладки и диагностики электронных систем. Его богатый функционал, высокая производительность и удобство использования делают его ценным инструментом как для специалистов, так и для инженеров, работающих с широким спектром задач в области электроники и цифровой техники.
Особенности осциллографа цифрового смешанных сигналов АКИП-4150:
- 4 аналоговых канала с полосой пропускания: 100/ 200/ 300 МГц;
- Максимальная частота дискретизации 5 ГГц;
- Максимальный объем памяти 100 МБ;
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Скорость обновления экрана: 500.000 осц./с (до 2.000.000 осц./с в режиме сегментированной развертки);
- Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (2 /…/ 8192), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- Более 50 видов автоматических измерений параметров, статистика, гистограммы, курсорные измерения;
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1 мкс);
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
- Функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул;
- Частотный анализ (БПФ), 4 млн. точек;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов: стандартно - RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO;
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
- Программные опции увеличение полосы пропускания;
- Логический анализатор: 16 каналов, требуется опциональный логический пробник (UT-M15);
- Программная опция генератора сигналов: 2 канала, 50 МГц, 200 встроенных произвольных форм, ЦАП 16 бит;
- Амплитудно-частотный анализ (входит в состав опции генератора сигналов);
- Интерфейсы: USB (host/device), LAN;
- Видео выход (HDMI);
- Дистанционное управление: команды SCPI, LAN (встроенный web server);
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1280 x 800.
