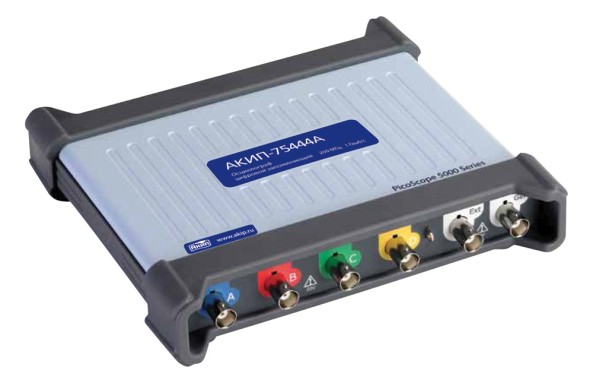

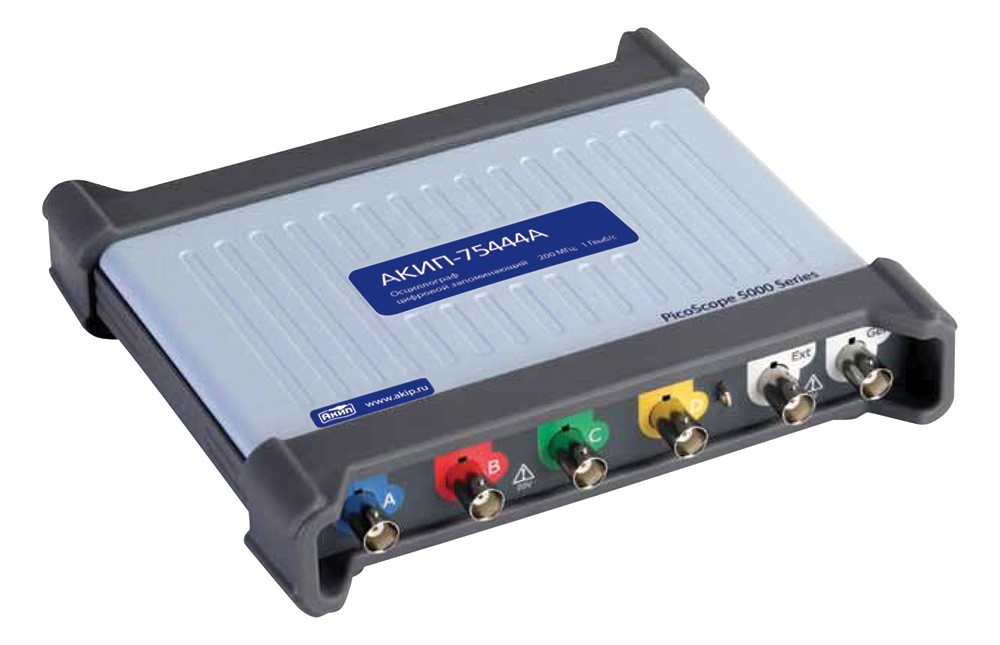

АКИП-75244B осциллограф

Код: 33850

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 63649-16
Межповерочный интервал 24 месяца
Гарантия 5 лет

Осциллограф АКИП-75244B является универсальным устройством, которое объединяет функции осциллографа, анализатора спектра, анализатора последовательности и генератора сигналов специальной формы (СПФ). Этот инструмент будет полезен для специалистов в области электроники, разработки, отладки и тестирования электронных устройств, телекоммуникации и радиоэлектроники.

АКИП-75244B предлагает возможность переключения разрешения аналогово-цифрового преобразователя, которая позволяет устройству адаптироваться к широкому спектру приложений. Пользователь имеет возможность выбора между 8-, 12-, 14-, 15- и 16-битным разрешением. Этот осциллограф оснащен двумя каналами, что позволяет одновременное отслеживание и анализ двух различных сигналов.

Полоса пропускания составляет 200МГц, что гарантирует быструю обработку сигналов и минимальное искажение. Максимальная частота дискретизации АКИП-75244B достигает 1ГГц для одного канала, что делает его одним из наиболее быстрых осциллографов на рынке. Прибор имеет функцию цифровой регистрации на компьютере, которая позволяет сбор и анализ данных в режиме реального времени, а также сохранение их для дальнейшего использования.

Доступный объем памяти составляет 100МБ при частоте дискретизации в 10МГц. Помимо основных функций осциллографа и анализатора спектра, АКИП-75244B также предоставляет возможности для анализа последовательных данных и генерации сигналов специальной формы. Он имеет 26 видов автоматических измерений и поддерживает курсорные измерения, что облегчает процесс анализа и диагностики сложных электронных систем.

В нашем магазине вы можете купить Осциллограф АКИП-75244B и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности цифрового запоминающего USB-осциллографа АКИП-75244B:

«4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных;
Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит;
Осциллограф: 2 канала;
Полоса пропускания: 200 МГц;
Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная 10 ГГц);
Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ;
Максимальный объем памяти 512 МБ;
Автоизмерения (26 параметров); курсорные измерения (>ΔU; >ΔT);
Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб);
Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 20 МГц, память до 48 кБ;
Допусковый контроль (тест по маске);
Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
Функциональный генератор: синус, прямоугольник, треугольник, постоянное напряжение /DC, ГКЧ (одновременно с осциллографом!);
Цифровые фильтры, математика;
Сохранение 10.000 осциллограмм во внутренний буфер, цифровая растяжка;
Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7.

Параметр		Значение
Канал вертикального отклонения
Число входных каналов		2
Полоса пропускания (-3 дБ)		АЦП 8…15 бит: 0…200 МГц
		АЦП 16 бит: 60 МГц
Ограничение полосы пропускания		20 МГц
Коэф. отклонения (Коткл.)		20 мВ/дел…4 В/дел
Вид входа		открытый, закрытый
Погрешность установки Коткл.	±50 мВ … ±20 В	≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы
	±10 мВ … ±20 мВ	Все режимы: ± 5 % от полной шкалы
Время нарастания		АЦП 8…15 бит: 1,75 нс
		АЦП 16 бит: 5,8 нс
Входной импеданс		1 МОм±1% / 13 пФ±1 пФ
Входное напряжение		± 10 мВ … ± 20 В (11 диапазонов)
Постоянное смещение		±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ)
		±2,5 В (диапазоны: 500 мВ, 1, 2 В)
		±20 В (диапазоны: 5, 10, 20 В)
Защита от перенапряжения		± 100 В (DC + ACпик)
Канал горизонтального отклонения
Коэф. развертки (Кразв.)		500 пс…1000 с/дел
Погрешность установки Кразв.		± 2 ppm (± 0,0002 %)
Режимы работы		Основной, ZOOM окна, X-Y
Джиттер синхронизации, скз		≤ 3 пс
Синхронизация
Источники синхросигнала		Любой из 4-х каналов, внешняя синхронизация
Условия запуска развертки		Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый
Режим запуска		Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память)
Вход внеш. синхронизации		200 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик)
Аналого-цифровое преобразование
Разрешение по вертикали		8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо
Частота дискретизации на канал (однокр. сигнал)		15 бит	16 бит
	1 канал	125 МГц	62,5 МГц
	2 канала	125 МГц	-
	3 канала	-	-
	4 канала	-	-
Эквивалентная частота дискретизации		10 ГГц
Длина памяти (при объедении)		8 бит: 512 МБ
		≥ 12 бит: 256 МБ
Сегментированная память		10000 сегментов
Интерполяция		Линейная, Sin X / X
Режимы сбора данных		Выборка, послесвеч., цифровой самописец (100 МБ)
Курсорные измерения
Функции		ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали		Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали		Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
Статистика		Минимум, максимум, СКО
Анализатор спектра
Диапазон входных частот		0…200 МГц
Индикация спектрограммы		Амплитуда, удержание пика, среднее значение
Тип окна наблюдения		Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ		128…1048576 точек
Функциональный генератор
Формы выходных сигналов		Синус, меандр, треугольник, постоянное напряжение (DC)
Диапазон частот		0,03 Гц … 20 МГц
Погрешн. установки частоты		± 2 ppm (± 0,0002 %)
Выходной уровень		±2 В; погрешность 1%, на нагрузке 50 Ом
ГКЧ		Прямой/обратный ход
Генератор сигналов произвольной формы
Частота дискретизации		200 МГц
Длина памяти СПФ		48 кБ
Стандартные выходные сигналы		Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS)
Разрешение ЦАП		14 бит
Время нарастания/спада		< 10 нс
Калибратор
Выход калибратора пробников		Меандр 1 кГц, 3 Впик-пик, 600 Ом
Декодирование
Формат последов. данных		CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Допусковой контроль
Статистика (Годен/Не годен)		В допуске, не в допуске, общее кол-во тестов
Общие данные
Источник питания		2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В)
Интерфейс		USB 2.0
Рабочие условия		Температура: 0°…50°C; Влажность: 5…80%
Габаритные размеры		190 × 170 × 40 мм
Масса		0,5 кг

1. Осциллограф АКИП-75244B - 1 шт.;
2. ПО на диске - 1 шт.;
3. Пробник - 4 шт.;
4. Кабель USB - 1 шт.;
5. Сдвоенный кабель USB - 1 шт.;
6. Адаптер - 1 шт.
