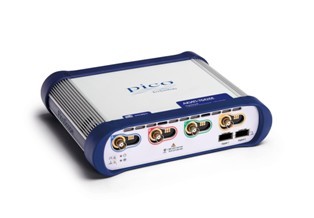

| Параметр |
АКИП-76426E |
АКИП-76425E |
АКИП-76406E |
АКИП-76405E |
| Канал вертикального отклонения (Аналоговые каналы) |
| Число входных каналов |
4 |
| Полоса пропускания (-3 дБ, 50 Ом) |
1 ГГц |
750 МГц |
1 ГГц |
750 МГц |
| Полоса пропускания (-3 дБ, 1 МОм) |
350 пс |
475 пс |
350 пс |
475 пс |
| Ограничение ПП |
20 МГц, 200 МГц |
| Коэффициент отклонения (К откл) |
Вход 50 Ом: 2 мВ/дел …. 1 В/дел
Вход 1 МОм: 2 мВ/дел … 4 В/дел |
| Входной импеданс |
1 МОм (±0,5 %)/ 12 пФ (±1 пФ); 50 Ом (±3 %) |
| Вид входа |
1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC) |
| Погрешность установки К откл |
± 1 % |
± 10,5 % |
| Входное сопротивление |
1 МОм/ 12 пФ; 50 Ом |
| Максимальное входное напряжение |
1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз |
| Тип входных коннекторов |
BNC (обновленный тип с контактной площадкой) |
| Канал вертикального отклонения (Цифровые каналы с опцией ТА369) |
| Число каналов |
16 (2 порта по 8 каналов каждый) |
| Входной разъем |
Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм |
| Максимальная входящая частота |
500 МГц |
| Минимальный временной интервал |
1 нс |
| Входной импеданс |
101 кОм (± 1%) / 3,5 ± 0,5 пФ |
| Пороговый уровень |
TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В) |
| Погрешность установки порога |
± 100 мВ + 3% |
| Диапазон входящего напряжения |
± 8 В (с шагом 5 мВ) |
| Максимальное входное напряжение |
± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц |
| Канал горизонтального отклонения |
| Коэффициент развертки (К разв) |
1 нс…5000 с/дел |
| Погрешность установки К разв |
± 2 ppm (± 0,0002 %) |
| Режимы работы |
Основной, ZOOM окно, X-Y |
| Выборка АЦП |
Одновременно по всем активным каналам (аналоговым и цифровым) |
| Синхронизация |
| Источники синхросигнала |
Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция лог. пробника TA369) |
| Условия запуска развертки (Аналоговые каналы) |
Фронт, окно, по длительности имп, по длительности в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналоговому / цифровому каналу) |
| Условия запуска развертки (цифровые каналы - с опцией MSO) |
Фронт, по длительности имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369. |
| Режим запуска |
Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегментная развертка), без синхронизации |
| Уровень запуска |
В полном диапазоне входного напряжения |
| Межсегментное время (rapid) |
< 700 нс, до 300 нс в 1 кан. режиме (дискретизация 5 ГГц) |
| Максимальная скорость захвата осциллограмм (обновления) |
10.000 осц./ 3 мс для PicoScope6 / 2.000.000 осц./ 0,6 мс для пакета PicoSDK |
| Вход внешнего ОГ (EXT REF IN) |
| Частота |
10 МГц |
| Входная амплитуда |
0,2 …3,3 В п-п |
| Входящий импеданс |
Hi-Z (вх AC), > 1 кОм при f 10 МГц |
| Тип коннектора |
BNC (на задней панели) |
| Максимальное входное напряжение |
± 5 Впик (защита от перегрузки) |
| Аналого-Цифровое преобразование |
| Разрешение по вертикали (в режиме реального времени) |
8 / 10 / 12 бит (FlexRes) |
8 бит |
| Увеличение разрешения |
до 4 бит (в режиме ERES - программно) |
| Максимальная частота дискретизации * (однократный сигнал) - режим «8 бит» |
5 ГГц/канал – не более 2-х аналоговых каналов и/или MSO
2,5 ГГц/канал – аналоговые каналы и/или MSO |
| Максимальная частота дискретизации * (однократный сигнал) - режим «10 бит» |
до 5 ГГц (1 канальный режим / 1 MSO - при объединении ABCD и EFGH);
2,5 ГГц (2-х канальный / 2 MSO – не доступно при объединении AВ, CD, EF, GH)
1,25 ГГц (4-х кананльный / 2 MSO) 625 МГц (8-и канальном режиме / 2 MSO)
312,5 МГц – в других комбинациях каналоd |
Не поддерживается |
| Максимальная частота дискретизации * (однократный сигнал) - режим «12 бит» |
1,25 ГГц (при объединении ABCD и / или EFGH и активации 1 порта MSO) |
Не поддерживается |
| Максимальная частота дискретизации (USB stream – софт PicoScope6) |
~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК) ~312 МГц по USB3.0 |
~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК)~312 МГц по USB3.0 («8 бит») / ~156 МГц по USB3.0 («10/ 12 бит») |
| Длина памяти при сборе данных (делится между активными каналами) |
4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK |
2 ГБ |
| Длина памяти непрерывной оцифровки (режиме USB stream) |
100 МБ для PicoScope6. Использование буферизации для PicoSDK (в случае переполнения памяти устройства), при этом нет ограничений на общую продолжительность захвата |
| Буфер памяти (число сегментов) |
10.000 для PicoScope6; 2.000.000 для пакета PicoSDK |
| Интерполяция |
Линейная, Sin (X)/ х |
| Режимы отображения данных |
Выборка, послесвечение (цвет/ яркость), цифровой самописец (Roll) |
| Курсивные измерения |
| Функции |
ΔU; ΔT; 1/ΔT |
| Автоматическое измерение (Осциллограф) |
| По вертикали |
Пик-пик, амплитуда, ср.квадратическое (RMS), TRMS, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее DC, выбросы на вершине и в паузе |
| По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Автоматическое измерение (Анализатор спектра) |
| Параметры |
Пик-частота, Пик-амплитуда, усред. амплитуда, полная мощность, THD%, THDdB, THD+N, SFDR, SINAD, SNR, IMD |
| Статистика |
Максимальное, минимальное, среднее, СКО (Stand. Dev) |
| Математика |
| Функции |
−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty, highpass, lowpass, bandpass, bandstop |
| Операторы |
Любой входящий канал (от A до H), опорная осциллографа(Ref), время (T), числоπ(пи), 1D0 …2D7 (цифровые каналы), константы |
| Анализатор спектра |
| Диапазон входных частот |
0…300 МГц / 0…500 МГц |
| Индикация спектрограммы |
Амплитуда, среднее значение, удержание пика |
| Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ |
128…1.048.576 точек (1 М) |
| Функциональный генератор |
| Формы выходных сигналов |
Синус, меандр, треугольник, пила (нараст/ спад), постоянное напряжение (DC), гауссовский, полусинус, sinc |
| Диапазон частот |
100 мкГц … 50 МГц (синус/ прямоуг.), 100 мкГц…1 МГц – другие формы |
| Разрешение ЦАП |
14 бит |
| Режимы и функции |
ГКЧ (sweep), псевдослучайная последовательность (PRBS/ до 50 Мб/с) |
| Выходной уровень |
50 мВ …±5 В (без нагрузки / ХХ); ±2,5 В (на нагрузку 50 Ом) |
| Погрешность установки |
± 0,5% |
| Генератор сигналов произвольной формы AWG |
| Диапазон частот |
0,03 Гц … 100 МГц (с фильтрацией до 50 МГц) |
| Скорость выборки ЦАП |
< 1 выб/с …200 Мвыб/с |
| Длина памяти СПФ |
40 К точек |
| Стандартные выхыходные сигналы |
Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS) |
| Разрешение ЦАП |
14 бит |
| Выходной уровень |
50 мВ … 2,5 В (на нагр. 50 Ом), погрешность уст. 0,5% |
| Диапазон постоянного смещения |
± 1 В |
| Калибратор |
| Частота и форма |
1 кГц/ меандр (для калибровки пробников) |
| Амплитуда |
2 Впик-пик |
| Выходной импеданс |
600 Ом (защита выхода ± 5В (AC+DC)) |
| Декодирование последовательных данных |
| Скорость передачи данных |
10 кб/с … 1 Мб/с |
| Пороговый уровень |
Настраиваемый (авто или ручной) |
| Формат данных (Протоколы) |
1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1, Manchester, Modbus |
| Допусковый контроль |
| Горизонтальное разрешение |
1000 … 10000 точек |
| Статистика (Годен/ Не годен) |
В допуске, не в допуске, общее кол-во тестов (total) |
| Общие данные |
| Рабочие условия |
0…+40°С; отн. влажность 85% (хранение -20..+60°С) |
| Источник питания |
12В ±5%, максимально потребляемый ток 7 А (сетевой адаптер PS016 AC/DC ~220В) |
| Интерфейс связи с ПК |
USB 3.0 (совместимый с USB 2.0/1.1), коннектор B типа |
| Габаритные размеры |
245 × 192 ×61 мм |
| Масса |
2,2 кг (только осциллограф) |
