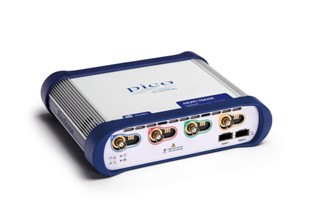

АКИП-76426E осциллограф цифровой

Код: 020312

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Осциллограф цифровой АКИП-76426E — это высокотехнологичный прибор, предназначенный для исследования электрических сигналов. Он обладает широким набором функций и возможностей, которые делают его незаменимым инструментом для инженеров и технических специалистов.

Осциллограф АКИП-76426E имеет четыре независимых канала, что позволяет одновременно анализировать несколько сигналов. Это особенно полезно при исследовании сложных систем, где необходимо отслеживать взаимодействие между различными компонентами.

Прибор обладает широкой полосой пропускания — до 1 ГГц. Это позволяет ему точно воспроизводить даже самые быстрые изменения сигнала. Максимальная частота дискретизации составляет 5 ГГц, что обеспечивает высокое разрешение и детализацию изображения.

Осциллограф АКИП-76426E оснащён функциональным генератором, который может выдавать сигналы частотой до 50 МГц. Это позволяет использовать прибор в качестве генератора тестовых сигналов для проверки различных схем и устройств.

Устройство поддерживает декодирование сигналов более чем 20 протоколов. Это позволяет автоматически распознавать и интерпретировать различные типы сигналов, такие как I2C, SPI, UART и другие.

Осциллограф АКИП-76426E также поддерживает допусковый контроль, который позволяет проверять соответствие сигнала заданным параметрам. Это особенно полезно при производстве и тестировании электронных устройств.

Прибор оснащён сегментированной памятью на 10 000 осциллограмм. Это позволяет сохранять результаты измерений для последующего анализа и обработки.

Особенности осциллографа АКИП-76426E:

«6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифровых каналов требуется опция TA369);
Осциллограф: 4 канала, 2 слота логического пробника;
Полоса пропускания: 1 ГГц;
Разрядность АЦП: 8 / 10 / 12 бит (FlexRes);
Максимальная частота дискретизации: 5 ГГц;
Максимальный объем памяти: 4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK;
Сегментированная память: 10.000 осциллограмм (во внутренний буфер) / 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK - максимальный объем до 312 МГц (определяется системными параметрами ПК);
Функциональный генератор: до 50 МГц/ 5 Вп-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
Формирование сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 Мб;
Автоизмерения: 15 параметров; курсорные измерения (AU; AT; 1/AT). дополнительные измерения (16 парам. - DeepMeasure™);
Математика: 35 функций (4 оператора - вх.кан./ опорн.осцилл./ время/ число п);
Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);
Интерфейс USB 3.0, ПО под управлением ОС WIN Xp, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 бит.);
Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
Питание от сетевого адаптера 12В/ 7А;
Масса 2,2 кг;
Гарантия 5 лет.

Параметр	АКИП-76426E	АКИП-76425E	АКИП-76406E	АКИП-76405E
Канал вертикального отклонения (Аналоговые каналы)
Число входных каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	1 ГГц	750 МГц	1 ГГц	750 МГц
Полоса пропускания (-3 дБ, 1 МОм)	350 пс	475 пс	350 пс	475 пс
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К откл)	Вход 50 Ом: 2 мВ/дел …. 1 В/дел Вход 1 МОм: 2 мВ/дел … 4 В/дел
Входной импеданс	1 МОм (±0,5 %)/ 12 пФ (±1 пФ); 50 Ом (±3 %)
Вид входа	1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC)
Погрешность установки К откл	± 1 %		± 10,5 %
Входное сопротивление	1 МОм/ 12 пФ; 50 Ом
Максимальное входное напряжение	1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз
Тип входных коннекторов	BNC (обновленный тип с контактной площадкой)
Канал вертикального отклонения (Цифровые каналы с опцией ТА369)
Число каналов	16 (2 порта по 8 каналов каждый)
Входной разъем	Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм
Максимальная входящая частота	500 МГц
Минимальный временной интервал	1 нс
Входной импеданс	101 кОм (± 1%) / 3,5 ± 0,5 пФ
Пороговый уровень	TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В)
Погрешность установки порога	± 100 мВ + 3%
Диапазон входящего напряжения	± 8 В (с шагом 5 мВ)
Максимальное входное напряжение	± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц
Канал горизонтального отклонения
Коэффициент развертки (К разв)	1 нс…5000 с/дел
Погрешность установки К разв	± 2 ppm (± 0,0002 %)
Режимы работы	Основной, ZOOM окно, X-Y
Выборка АЦП	Одновременно по всем активным каналам (аналоговым и цифровым)
Синхронизация
Источники синхросигнала	Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция лог. пробника TA369)
Условия запуска развертки (Аналоговые каналы)	Фронт, окно, по длительности имп, по длительности в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналоговому / цифровому каналу)
Условия запуска развертки (цифровые каналы - с опцией MSO)	Фронт, по длительности имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369.
Режим запуска	Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегментная развертка), без синхронизации
Уровень запуска	В полном диапазоне входного напряжения
Межсегментное время (rapid)	< 700 нс, до 300 нс в 1 кан. режиме (дискретизация 5 ГГц)
Максимальная скорость захвата осциллограмм (обновления)	10.000 осц./ 3 мс для PicoScope6 / 2.000.000 осц./ 0,6 мс для пакета PicoSDK
Вход внешнего ОГ (EXT REF IN)
Частота	10 МГц
Входная амплитуда	0,2 …3,3 В п-п
Входящий импеданс	Hi-Z (вх AC), > 1 кОм при f 10 МГц
Тип коннектора	BNC (на задней панели)
Максимальное входное напряжение	± 5 Впик (защита от перегрузки)
Аналого-Цифровое преобразование
Разрешение по вертикали (в режиме реального времени)	8 / 10 / 12 бит (FlexRes)		8 бит
Увеличение разрешения	до 4 бит (в режиме ERES - программно)
Максимальная частота дискретизации * (однократный сигнал) - режим «8 бит»	5 ГГц/канал – не более 2-х аналоговых каналов и/или MSO 2,5 ГГц/канал – аналоговые каналы и/или MSO
Максимальная частота дискретизации * (однократный сигнал) - режим «10 бит»	до 5 ГГц (1 канальный режим / 1 MSO - при объединении ABCD и EFGH); 2,5 ГГц (2-х канальный / 2 MSO – не доступно при объединении AВ, CD, EF, GH) 1,25 ГГц (4-х кананльный / 2 MSO) 625 МГц (8-и канальном режиме / 2 MSO) 312,5 МГц – в других комбинациях каналоd		Не поддерживается
Максимальная частота дискретизации * (однократный сигнал) - режим «12 бит»	1,25 ГГц (при объединении ABCD и / или EFGH и активации 1 порта MSO)		Не поддерживается
Максимальная частота дискретизации (USB stream – софт PicoScope6)	~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК) ~312 МГц по USB3.0		~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК)~312 МГц по USB3.0 («8 бит») / ~156 МГц по USB3.0 («10/ 12 бит»)
Длина памяти при сборе данных (делится между активными каналами)	4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK		2 ГБ
Длина памяти непрерывной оцифровки (режиме USB stream)	100 МБ для PicoScope6. Использование буферизации для PicoSDK (в случае переполнения памяти устройства), при этом нет ограничений на общую продолжительность захвата
Буфер памяти (число сегментов)	10.000 для PicoScope6; 2.000.000 для пакета PicoSDK
Интерполяция	Линейная, Sin (X)/ х
Режимы отображения данных	Выборка, послесвечение (цвет/ яркость), цифровой самописец (Roll)
Курсивные измерения
Функции	ΔU; ΔT; 1/ΔT
Автоматическое измерение (Осциллограф)
По вертикали	Пик-пик, амплитуда, ср.квадратическое (RMS), TRMS, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее DC, выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
Автоматическое измерение (Анализатор спектра)
Параметры	Пик-частота, Пик-амплитуда, усред. амплитуда, полная мощность, THD%, THDdB, THD+N, SFDR, SINAD, SNR, IMD
Статистика	Максимальное, минимальное, среднее, СКО (Stand. Dev)
Математика
Функции	−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty, highpass, lowpass, bandpass, bandstop
Операторы	Любой входящий канал (от A до H), опорная осциллографа(Ref), время (T), числоπ(пи), 1D0 …2D7 (цифровые каналы), константы
Анализатор спектра
Диапазон входных частот	0…300 МГц / 0…500 МГц
Индикация спектрограммы	Амплитуда, среднее значение, удержание пика
Тип окна наблюдения	Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ	128…1.048.576 точек (1 М)
Функциональный генератор
Формы выходных сигналов	Синус, меандр, треугольник, пила (нараст/ спад), постоянное напряжение (DC), гауссовский, полусинус, sinc
Диапазон частот	100 мкГц … 50 МГц (синус/ прямоуг.), 100 мкГц…1 МГц – другие формы
Разрешение ЦАП	14 бит
Режимы и функции	ГКЧ (sweep), псевдослучайная последовательность (PRBS/ до 50 Мб/с)
Выходной уровень	50 мВ …±5 В (без нагрузки / ХХ); ±2,5 В (на нагрузку 50 Ом)
Погрешность установки	± 0,5%
Генератор сигналов произвольной формы AWG
Диапазон частот	0,03 Гц … 100 МГц (с фильтрацией до 50 МГц)
Скорость выборки ЦАП	< 1 выб/с …200 Мвыб/с
Длина памяти СПФ	40 К точек
Стандартные выхыходные сигналы	Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS)
Разрешение ЦАП	14 бит
Выходной уровень	50 мВ … 2,5 В (на нагр. 50 Ом), погрешность уст. 0,5%
Диапазон постоянного смещения	± 1 В
Калибратор
Частота и форма	1 кГц/ меандр (для калибровки пробников)
Амплитуда	2 Впик-пик
Выходной импеданс	600 Ом (защита выхода ± 5В (AC+DC))
Декодирование последовательных данных
Скорость передачи данных	10 кб/с … 1 Мб/с
Пороговый уровень	Настраиваемый (авто или ручной)
Формат данных (Протоколы)	1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1, Manchester, Modbus
Допусковый контроль
Горизонтальное разрешение	1000 … 10000 точек
Статистика (Годен/ Не годен)	В допуске, не в допуске, общее кол-во тестов (total)
Общие данные
Рабочие условия	0…+40°С; отн. влажность 85% (хранение -20..+60°С)
Источник питания	12В ±5%, максимально потребляемый ток 7 А (сетевой адаптер PS016 AC/DC ~220В)
Интерфейс связи с ПК	USB 3.0 (совместимый с USB 2.0/1.1), коннектор B типа
Габаритные размеры	245 × 192 ×61 мм
Масса	2,2 кг (только осциллограф)
