USB-осциллограф АКИП 4106

  • Производитель АКИП
  • Производство: Китай

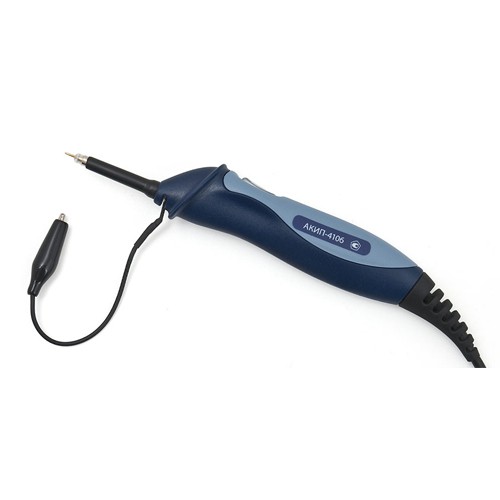

Осциллограф цифровой запоминающий АКИП-4106

Возможности и преимущества
  • «2 в 1»: портативный осциллограф «карандашного типа» и анализатор спектра
  • 1 вх. канал, полосы пропускания: 10 МГц
  • Макс. частота дискретизации: 100 МГц, эквивалентная 2 ГГц
  • Длина памяти 8 кБ
  • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
  • Быстрое преобразование Фурье (БПФ)
  • Интерполяция: линейная, Sin X/ X
  • Режим послесвечения с накоплением
  • Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
  • Совместимость с ПО Picolog
  • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
  • Питание и управление по USB от внешнего ПК
  • Гарантия 5 лет, масса 100 г

Технические характеристики
Канал вертикального отклонения

Полоса пропускания (-3 дБ)
10 МГц
Коэффициент отклонения (Коткл)
100 мВ/дел ... 20 В/дел (шаг 1-2-5), плавная регулировка
Погрешность установки Коткл
±3%
Время нарастания
<35 нс
Входной импеданс
1 МОм (±2%) / (20 ±3 пФ)
Максимальное входное напряжение
50 В ср.кв.
Канал горизонтального отклонения

Коэффициент развертки (Кразв)
10 нс ... 50 с/дел
Погрешность установки Кразв
±0,01%
Режимы работы
основной, окно, ZOOM окна, X-Y
Аналого-цифровое преобразование

Разрешение по вертикали
8 бит
Максимальная частота дискретизации
50МГЦ
Эквивалентная частота дискретизации
1 ГГц
Длина записи
8 кБ
Внутренний буфер
0 ... 1000 осциллограм (запись и воспроизведение)
Интерполяция
Линейная, sin x/x
Режимы сбора данных
выборка, усреднение, послесвечение, цифровой самописец
Сохранение данных
Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT)
Курсорные измерения



Функции
ΔU, ΔT, 1/ΔT
Автоматические измерения

По вертикали
Пик-пик, амплитуда с.к.з., максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
Синхронизация

Режимы запуска развертки
Фронт (нарастающий или спадающий)
Режимы запуска
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
Анализатор спектра

Диапазон входных частот
0 ... 10 МГц
Количество точек (интервал)
4096
Индикация спектрограммы
амплитуда, удержание пика, среднее значение
Тип окна наблюдения
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Общие данные

Источник питания
от ПК по шине USB, 300 мА
Вес и габариты
Габаритные размеры, мм: 220 х 32 х 32
Масса, кг: 0,1
Снят с производства
