АКИП-4107/1 USB-осциллограф

  • Производитель АКИП
  • Производство: Китай

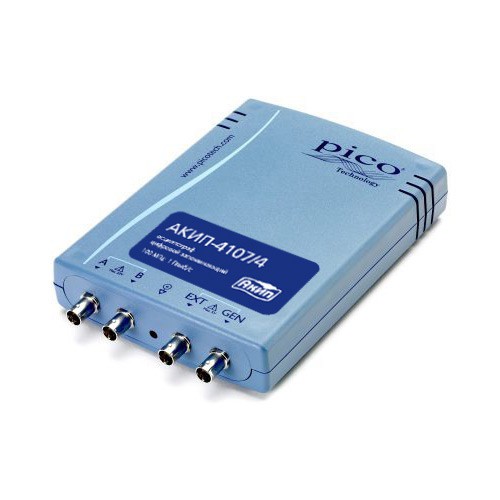

Цифровой запоминающий USB-осциллограф АКИП-4107/1

Возможности и преимущества
  • «3 в 1»: осциллограф, анализатор спектра и генератор сигналов
  • 2 входных канала + выход генератора + вход внешней синхронизации
  • Полоса пропускания: 10 МГц
  • Максимальная частота дискретизации: 100 МГц  эквивалентная - до 10 ГГц
  • Максимальная длина памяти: 8 кБ
  • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
  • Быстрое преобразование Фурье (БПФ)
  • Режим послесвечения с накоплением
  • Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом)
  • Генератор произвольных форм (дискретизация до 20 МГц)
  • Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
  • Совместимость с ПО Picolog
  • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
  • Питание и управление по USB от внешнего ПК
  • Гарантия 5 лет


Технические характеристики
Канал вертикального отклонения

Полоса пропускания (-3 дБ)
0…10МГц
Коэффициент отклонения (Коткл)
10 мВ/дел ... 4 В/дел (шаг 1-2-5),
Погрешность установки Коткл
±3%
Время нарастания
<35 нс
Входной импеданс
1 МОм (±2%) / (20 ±3 пФ)
Максимальное входное напряжение
20 В ср.кв.
Канал горизонтального отклонения

Коэффициент развертки (Кразв)
10 нс ... 1000 с/дел
Погрешность установки Кразв
±0,01%
Режимы работы
основной, окно, ZOOM окна, X-Y
Аналого-цифровое преобразование

Разрешение по вертикали
8 бит (12 бит в режиме увеличения разрешения (ERES))
Частота дискретизации на канал (однокр. сигнал)
50 МГц
Эквивалентная частота дискретизации
2 ГГц
Максимальная частота дискретизации (при объед.)
100 МГц
Максимальная частота дискретизации (в режиме цифрового самописца)
1 МГц
Длина памяти на канале
4 кБ
Длина памяти при обьед.
8 кБ
Внутренний буфер
0 ... 1000 осциллограм (запись и воспроизведение)
Интерполяция
Линейная, sin x/x
Режимы сбора данных
Выборка, послесвечение, цифровой самописец
Сохранение данных
Файлы формата: CSV, TXT, BMP, PNG, MATLAB (MAT)
Курсорные измерения

Функции
ΔU, ΔT, 1/ΔT
Автоматические измерения

По вертикали
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
Синхронизация

Источники синхросигнала
Канал А или канал В
Режимы запуска развертки
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
Режимы запуска
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
Анализатор спектра

Диапазон входных частот
0 ... 10 МГц
Количество точек (интервал)
4096
Индикация спектрограммы
амплитуда, удержание пика, среднее значение
Тип окна наблюдения
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Функциональный генератор

Формы выходных сигналов
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение, белый шум, ПСП
Частотный диапазон
0,001 Гц … 100 кГц
Разрешение
< 0,01 Гц
Погрешн. установки частоты
± 0,01 %
Выходной уровень
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом)
Диапазон пост. смещения
± 1 В
Качание частоты
Нарастание, убывание, нарастание-убывание, убывание-нарастание
Генератор сигналов произвольной формы

Диапазон частот Разрешение ЦАП
0,001 Гц … 100 кГц 8 бит
Длина памяти СПФ
4000 точек
Выходной уровень
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом)
Диапазон пост. смещения
± 1В
Тактовая частота
2 МГц
Формат входных данных
CSV (нормализованный файл, совместимый с MS Excel)
Общие данные

Источник питания
от ПК по шине USB, 200 мА
Вес и габариты
Габаритные размеры, мм: 100х150х37
Масса, кг: 0,2
Снят с производства
