USB-осциллограф АКИП-4107/4

  • Производитель АКИП
  • Производство: Китай

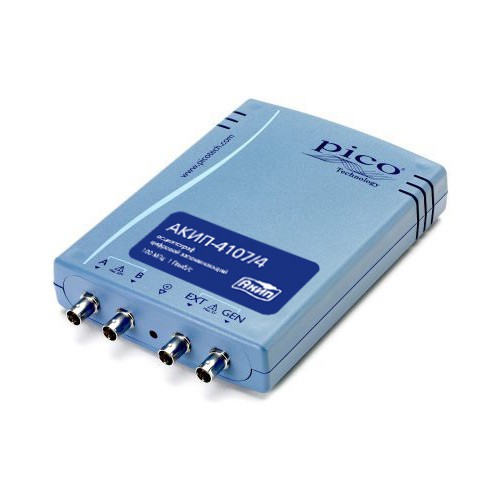

Цифровой запоминающий USB-осциллограф АКИП-4107/4
Возможности и преимущества
  • «3 в 1»: осциллограф, анализатор спектра и генератор сигналов
  • 2 входных канала + выход генератора + вход внешней синхронизации
  • Полоса пропускания 100 МГц
  • Максимальная частота дискретизации 1 ГГц, эквивалентная - до 10 ГГц
  • Максимальная длина памяти 32 кБ
  • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
  • Быстрое преобразование Фурье (БПФ)
  • Режим послесвечения с накоплением
  • Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом)
  • Генератор произвольных форм (дискретизация до 20 МГц)
  • Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
  • Совместимость с ПО Picolog
  • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
  • Питание и управление по USB от внешнего ПК
  • Гарантия 5 лет



Технические характеристики

Канал вертикального отклонения

Полоса пропускания (-3 дБ)
0…100МГц
Коэффициент отклонения (Коткл)
10 мВ/дел ... 4 В/дел (шаг 1-2-5),
Погрешность установки Коткл
±3%
Время нарастания
<3,5 нс
Входной импеданс
1 МОм (±1%) / (13 ±1 пФ)
Максимальное входное напряжение
20 В ср.кв.
Канал горизонтального отклонения

Коэффициент развертки (Кразв)
1нс ... 1000 с/дел
Погрешность установки Кразв
±0,005%
Режимы работы
основной, окно, ZOOM окна, X-Y
Аналого-цифровое преобразование

Разрешение по вертикали
8 бит (12 бит в режиме увеличения разрешения (ERES))
Максимальная частота дискретизации
1 ГГЦ
Эквивалентная частота дискретизации
10 ГГц
Длина памяти на канале
16 Кб
Длина памяти при обьед.
32 кБ
Внутренний буфер
0 ... 1000 осциллограм (запись и воспроизведение)
Интерполяция
Линейная, sin x/x
Режимы сбора данных
выборка, усреднение, цифровой самописец
Курсорные измерения

Функции
ΔU, ΔT, 1/ΔT
Автоматические измерения

По вертикали
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
Синхронизация

Режимы запуска развертки
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
Режимы запуска
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
Анализатор спектра

Диапазон входных частот
0 ... 100МГц
Индикация спектрограммы
амплитуда, удержание пика, среднее значение
Тип окна наблюдения
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Функциональный генератор

Формы выходных сигналов
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение, белый шум, ПСП
Частотный диапазон
0,001 Гц … 1 МГц
Разрешение
< 0,01 Гц
Погрешн. установки частоты
± 0,005
Выходной уровень
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом)
Диапазон пост. смещения
± 2 В
Качание частоты
Нарастание, убывание, нарастание-убывание, убывание-нарастание
Генератор сигналов произвольной формы

Макс. частота дискретизации
20МГц
Диапазон частот
>1МГц
Время нарастания
<100нс
Разрешение ЦАП
12 бит
Длина памяти СПФ
8 бит
Общие данные

Источник питания
от ПК по шине USB, 200 мА
Вес и габариты
Габаритные размеры, мм: 200х140х40
Масса, кг: 0,5



Снят с производства
