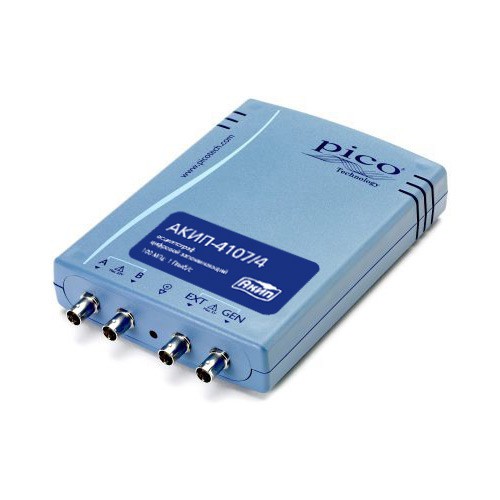

Канал вертикального отклонения
|
|
|
Полоса пропускания (-3 дБ)
|
0…200МГц
|
|
Коэффициент отклонения (Коткл)
|
10 мВ/дел ... 4 В/дел (шаг 1-2-5),
|
|
Погрешность установки Коткл
|
±3%
|
|
Время нарастания
|
<1,75 нс
|
|
Входной импеданс
|
1 МОм (±1%) / (13 ±1 пФ)
|
|
Максимальное входное напряжение
|
20 В ср.кв.
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки (Кразв)
|
500пс ... 1000 с/дел
|
|
Погрешность установки Кразв
|
±0,005%
|
|
Режимы работы
|
основной, окно, ZOOM окна, X-Y
|
|
Аналого-цифровое преобразование
|
|
|
Разрешение по вертикали
|
8 бит
|
|
Максимальная частота дискретизации
|
1 ГГЦ
|
|
Эквивалентная частота дискретизации
|
10 ГГц
|
|
Длина памяти на канале
|
20 Кб
|
|
Внутренний буфер
|
0 ... 1000 осциллограм (запись и воспроизведение)
|
|
Интерполяция
|
Линейная, sin x/x
|
|
Режимы сбора данных
|
выборка, усреднение, послесвечение, цифровой самописец
|
|
Курсорные измерения
|
|
|
Функции
|
ΔU, ΔT, 1/ΔT
|
|
Автоматические измерения
|
|
|
По вертикали
|
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
|
|
По горизонтали
|
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
|
|
Синхронизация
|
|
|
Режимы запуска развертки
|
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
|
|
Режимы запуска
|
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
|
|
Анализатор спектра
|
|
|
Диапазон входных частот
|
0 ... 200МГц
|
|
Индикация спектрограммы
|
амплитуда, удержание пика, среднее значение
|
|
Тип окна наблюдения
|
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
|
|
Функциональный генератор
|
|
|
Формы выходных сигналов
|
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение, белый шум, ПСП
|
|
Частотный диапазон
|
0,001 Гц … 1 МГц
|
|
Разрешение
|
< 0,01 Гц
|
|
Погрешн. установки частоты
|
± 0,005
|
|
Выходной уровень
|
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом)
|
|
Диапазон пост. смещения
|
± 2 В
|
|
Качание частоты
|
Нарастание, убывание, нарастание-убывание, убывание-нарастание
|
|
Генератор сигналов произвольной формы
|
|
|
Макс. частота дискретизации
|
20МГц
|
|
Диапазон частот
|
>1МГц
|
|
Время нарастания
|
<100нс
|
|
Разрешение ЦАП
|
12 бит
|
|
Длина памяти СПФ
|
8 кБ
|
|
Общие данные
|
|
|
Источник питания
|
от ПК по шине USB, 200 мА
|
