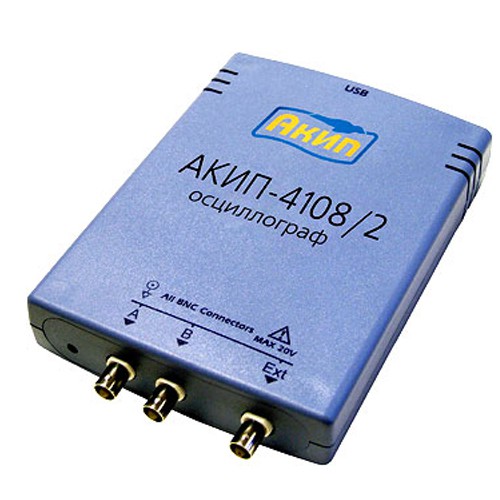

Характеристики
|
Параметры
|
Значения
|
|
Канал вертикального
отклонения
|
Полоса пропускания (-3 дБ)
|
0…200 МГц
|
|
Коэф. отклонения (Коткл.)
|
10 мВ/дел…4 В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
± 3%
|
|
Время нарастания
|
не более 1.75 нс
|
|
Входной импеданс
|
1 Мом(±2 %) / (20±3) пФ
|
|
Макс. входное напряжение
|
20 В ср. кв.
|
|
Канал
горизонтального
отклонения
|
Коэф. развертки (Кразв.)
|
500 пс…200 с/дел
|
|
Погрешность установки Кразв.
|
±50 ppm (±0,005 %)
|
|
Режим работы
|
Основной, окно, ZOOM окна, X-Y
|
|
Синхронизация
|
Источники синхросигнала
|
Любой из доступных каналов, внешняя синхронизация
|
|
Условия запуска
|
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
|
|
Режим запуска
|
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
|
|
Аналого-цифровое преобразование
|
Разрешение по вертикали
|
8 бит (12 бит в режиме увеличения разрешения (ERES))
|
|
Макс. частота дискретизации (однократный сигнал)
|
250 МГц (500 МГц при объединении)
|
|
Эквив. частота дискретиз.
|
10 ГГц
|
|
Макс. длина записи (на канал)
|
64 мб
|
|
Внутренний буфер
|
0…1000 осциллограмм (запись и воспроизведение)
|
|
Режимы сбора данных
|
Выборка, послесвечение
|
|
Сохранение данных
|
Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT)
|
|
Курсорные измерения
|
Функции
|
∆U; ΔT; 1/ΔT
|
|
Автоматические измерения
|
По вертикали
|
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
|
|
По горизонтали
|
Частота; период; время нарастания и спада; +/- ширина импульса,+/- скважность, задержка
|
|
Анализатор спектра
|
Диапазон входных частот
|
0…200 МГц
|
|
Количество точек БПФ
|
от 128 до ½*N (где: N максимальная доступная длина памяти)
|
|
Индикация спектрограммы
|
Амплитуда, удержание пика, среднее значение
|
|
Тип окна наблюдения
|
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
|
|
Функциональный генератор
|
Формы выходных сигналов
|
Синус, меандр, треугольник
|
|
Диапазон частот
|
0,001 Гц … 1 МГц (для синуса)
|
|
Разрешение
|
1 мГц
|
|
Погрешн. установки частоты
|
± 0,005 %
|
|
Выходной уровень
|
фиксированная амплитуда 2 В; погрешность 1%, на нагрузке 600 Ом
|
|
Общие данные
|
Источник питания
|
От ПК по шине USB (потребляемый ток 500 мА)
|
|
Интерфейс
|
USB 2.0 (совместимый с USB 1.1)
|
