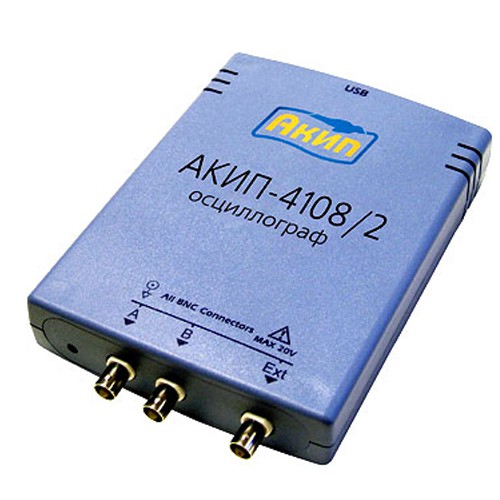

USB-осциллограф АКИП-4108/2G

  • Производитель АКИП
  • Производство: Китай



Цифровой запоминающий USB-осциллограф АКИП-4108/2G (АКИП™)

  • «3 в 1»: осциллограф, анализатор спектра и генератор сигналов
  • 2 входных канала + выход генератора + вход внешней синхронизации
  • Полоса пропускания 200 МГц
  • Частота дискретизации: 250 МГц (500 МГц при объединении каналов), для однократного сигнала; эквивалентная- 10 ГГц
  • Максимальная длина памяти: 128 МБ - АКИП-4108/2G
  • Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Быстрое преобразование Фурье (БПФ)
  • Режим послесвечения с накоплением
  • Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер)
  • Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., КГЧ (одновременно с осциллографом)
  • Генератор произвольных форм: дискретизация 20 МГц
  • Интерфейс USB, ПО под управлением ОС WIN XP SP2, Vista и WIN 7
  • Питание и управление по USB от внешнего ПК

Особенности:
Следует особо отметить, что все USB осциллографы АКИП-4108, имеющие встроенный генератор поддерживают функцию одновременной работы генератора и осциллографа (или генератор + анализатор спектр, осциллограф + анализатора спектра)


Технические данные:
Характеристики
Параметры
Значения
Канал вертикального
отклонения
Полоса пропускания (-3 дБ)
0…200 МГц
Коэф. отклонения (Коткл.)
10 мВ/дел…4 В/дел (шаг 1-2-5)
Погрешность установки Коткл.
± 3%
Время нарастания
не более 1,75 нс
Входной импеданс
1 Мом(±2 %) / (20±3) пФ
Макс. входное напряжение
20 В ср. кв.
Канал
горизонтального
отклонения
Коэф. развертки (Кразв.)
500 пс…200 с/дел
Погрешность установки Кразв.
±50 ppm (±0,005 %)
Режим работы
Основной, окно, ZOOM окна, X-Y
Синхронизация
Источники синхросигнала
Любой из доступных каналов, внешняя синхронизация
Условия запуска
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
Режим запуска
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
Аналого-цифровое преобразование
Разрешение по вертикали
8 бит (12 бит в режиме увеличения разрешения (ERES))
Макс. частота дискретизации (однократный сигнал)
250 МГц (500 МГц при объединении)
Эквив. частота дискретиз.
10 ГГц
Макс. длина записи (на канал)
128 мб
Внутренний буфер
0…1000 осциллограмм (запись и воспроизведение)
Режимы сбора данных
Выборка, послесвечение
Сохранение данных
Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT)
Курсорные измерения
Функции
∆U; ΔT; 1/ΔT
Автоматические измерения
По вертикали
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали
Частота; период; время нарастания и спада; +/- ширина импульса,+/- скважность, задержка
Анализатор спектра
Диапазон входных частот
0…200 МГц
Количество точек БПФ
от 128 до ½*N (где: N максимальная доступная длина памяти)
Индикация спектрограммы
Амплитуда, удержание пика, среднее значение
Тип окна наблюдения
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
Функциональный генератор
Формы выходных сигналов
Синус, меандр, треугольник
Диапазон частот
0,001 Гц … 1 МГц (для синуса)
Разрешение
1 мГц
Погрешн. установки частоты
± 0,005 %
Выходной уровень
фиксированная амплитуда 2 В; погрешность 1%, на нагрузке 600 Ом
Генератор сигналов произвольной формы
Макс. частота дискретизации
20 МГц
Диапазон частот
> 1 МГц
Длина памяти СПФ
16 кБ
Разрешение ЦАП
12 бит
Время нарастания
< 100 нс
Общие данные
Источник питания
От ПК по шине USB (потребляемый ток 500 мА)
Интерфейс
USB 2.0 (совместимый с USB 1.1)
Физические Характеристики:
Габаритные размеры, мм: 200 х 140 х 40
Масса, кг: < 0,5

Аналоги USB-осциллограф АКИП-4108/2G:

Снят с производства
