USB-осциллограф АКИП 4108G

  • Производитель АКИП
  • Производство: Китай

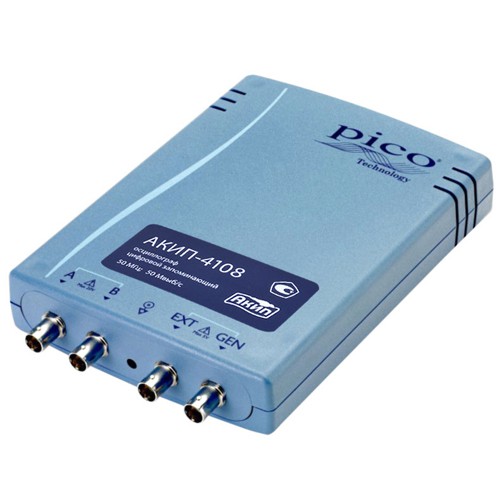

Цифровой запоминающий USB осциллограф АКИП-4108G

  • «3 в 1»: осциллограф, анализатор спектра и генератор сигналов
  • 2 входных канала + выход генератора + вход внешней синхронизации
  • Полосы пропускания: 50 МГц
  • Частота дискретизации: 250 МГц (500 МГц при объединении каналов), для однократного сигнала; эквивалентная- 2,5 ГГц
  • Максимальная длина памяти: 16 МБ - АКИП-4108
  • Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Быстрое преобразование Фурье (БПФ)
  • Режим послесвечения с накоплением
  • Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер)
  • Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., КГЧ (одновременно с осциллографом)
  • Генератор произвольных форм: дискретизация 20 МГц
  • Интерфейс USB, ПО под управлением ОС WIN XP SP2, Vista и WIN 7
  • Питание и управление по USB от внешнего ПК

Особенности:

Следует особо отметить, что все USB осциллографы АКИП 4108, имеющие встроенный генератор поддерживают функцию одновременной работы генератора и осциллографа (или генератор + анализатор спектр, осциллограф + анализатора спектра)


Технические данные:
Характеристики
Параметры
Значения
Канал вертикального
отклонения
Полоса пропускания (-3 дБ)
0…50 МГц
Коэф. отклонения (Коткл.)
10 мВ/дел…4 В/дел (шаг 1-2-5)
Погрешность установки Коткл.
± 3%
Время нарастания
не более 7 нс
Входной импеданс
1 Мом(±2 %) / (20±3) пФ
Макс. входное напряжение
20 В ср. кв.
Канал
горизонтального
отклонения
Коэф. развертки (Кразв.)
2 нс/дел…200 с/дел
Погрешность установки Кразв.
±50 ppm (±0,005 %)
Режим работы
Основной, окно, ZOOM окна, X-Y
Синхронизация
Источники синхросигнала
Любой из доступных каналов, внешняя синхронизация
Условия запуска
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
Режим запуска
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
Аналого-цифровое преобразование
Разрешение по вертикали
8 бит (12 бит в режиме увеличения разрешения (ERES))
Макс. частота дискретизации (однократный сигнал)
250 МГц (500 МГц при объединении)
Эквив. частота дискретиз.
2,5 ГГц
Макс. длина записи (на канал)
8 мб
Внутренний буфер
0…1000 осциллограмм (запись и воспроизведение)
Режимы сбора данных
Выборка, послесвечение
Сохранение данных
Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT)
Курсорные измерения
Функции
∆U; ΔT; 1/ΔT
Автоматические измерения
По вертикали
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали
Частота; период; время нарастания и спада; +/- ширина импульса,+/- скважность, задержка
Анализатор спектра
Диапазон входных частот
0…50 МГц
Количество точек БПФ
от 128 до ½N (где: N максимальная доступная длина памяти)
Индикация спектрограммы
Амплитуда, удержание пика, среднее значение
Тип окна наблюдения
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
Функциональный генератор
Формы выходных сигналов
Синус, меандр, треугольник
Диапазон частот
0,001 Гц … 1 МГц (для синуса)
Разрешение
1 мГц
Погрешн. установки частоты
± 0,005 %
Выходной уровень
фиксированная амплитуда 2 В; погрешность 1%, на нагрузке 600 Ом
Генератор сигналов произвольной формы
Макс. частота дискретизации
20 МГц
Диапазон частот
> 1 МГц
Длина памяти СПФ
8 кБ
Разрешение ЦАП
12 бит
Время нарастания
< 100 нс
Общие данные
Источник питания
От ПК по шине USB (потребляемый ток 500 мА)
Интерфейс
USB 2.0 (совместимый с USB 1.1)
Физические Характеристики:
Габаритные размеры, мм: 200 х 140 х 40
Масса, кг: < 0,5
Снят с производства
