Осциллограф АКИП-4110/4

  • Производитель АКИП
  • Производство: Китай

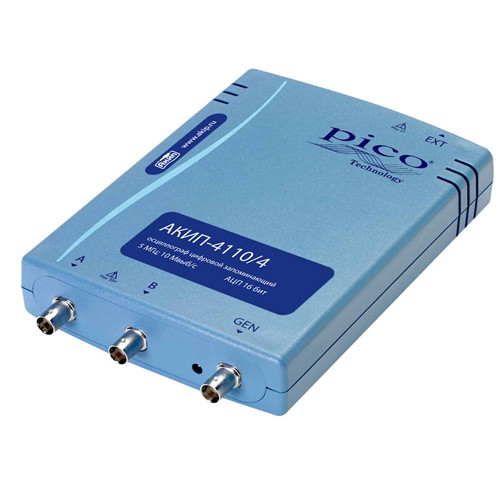

Цифровой запоминающий USB-осциллограф АКИП-4110/4 (АКИП™):
  • «3 в 1»: осциллограф, генератор, анализатор спектра
  • Число вх. каналов: 2
  • Полосы пропускания: 5 МГц
  • Макс. частота дискретизации: до 250 МГц, эквивалентная до 10 ГГц
  • Объем памяти: 16 МБ на канал
  • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
  • Быстрое преобразование Фурье (БПФ)
  • Послесвечение, режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
  • Вход внешней синхронизации и выход генератора
  • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
  • Питание и управление по USB от внешнего ПК
  • Масса 500 г







Технические данные:
Характеристики
Параметры
Значения
Канал вертикального
отклонения
Полоса пропускания (-3 дБ)
0…5 МГц (0…3 МГц для Коткл. 10 мВ/дел)
Число каналов
2
Коэф. отклонения (Коткл.)
10 мВ/дел…4 В/дел
Погрешность установки Коткл.
± 2 % (± 10 мВ),± 1 % (± 20 мВ), ± 0,5 % (± 50 мВ), ± 0,25 % (> 50 мВ)
Время нарастания
70 нс (117 нс для Коткл. 10 мВ/дел).
Входной импеданс
1 МОм (± 2 %) / (15 ± 2) пФ
Макс. входное напряжение
40 В пик-пик
Защита входа
±50 В (DC+ACпик)
Канал
горизонтального
отклонения
Коэф. развертки (Кразв.)
1 нс…1000 с/дел
Погрешность установки Кразв.
± 50 ppm
Джиттер
Не более 10 пс
Режим работы
Основной, окно, ZOOM окна, X-Y
Синхронизация
Источники синхросигнала
Любой из доступных каналов, внешняя синхронизация
Режим запуска развертки
авто, ждущий, однократный, отсутствует

Расширенный запуск развертки
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
Аналого-цифровое преобразование
Разрешение по вертикали
16 бит (20 бит в режиме увеличения разрешения (ERES))
Макс. частота дискретизации (однократный сигнал)
10 МГц
Эквив. частота дискретиз.
нет
Макс. длина записи (на канал)
16 МБ
Внутренний буфер
0…1000 осциллограмм (запись и воспроизведение)
Интерполяция
Линейная, Sin X / X
Режимы сбора данных
Выборка, послесвечение, цифровой самописец
Курсорные измерения
Функции
∆U; ΔT; 1/ΔT
Автоматические измерения
По вертикали
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали
Частота; период; время нарастания и спада; +/- ширина импульса,+/- скважность, задержка
Анализатор спектра
Диапазон входных частот
100 Гц … 5 МГц
Количество точек(интервал)
1.048.576
Индикация спектрограммы
Амплитуда, удержание пика, среднее значение
Тип окна наблюдения
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
Генератор сигналов произвольной формы
Диапазон частот
0,001 Гц … 20 КГц
Длина памяти СПФ
4096 точек
Стандартные вых. сигналы
Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум,  постоянное напряжение (DC)
Разрешение ЦАП
16 бит
Макс. Частота дискретизации
192 кГц
Выходной уровень
±250 мВ…±2 В (вых. сопротивление 600 Ом)
Диапазон пост. смещения
± 1 В
Формат входных данных
CSV (нормализованный файл, совместимый с MS Excel)
Общие данные
Источник питания
От ПК по шине USB (потребляемый ток 200 мА)
Интерфейс
USB 2.0 (совместимый с USB 1.1)
Системные требования к ПК (миним.)
Процессор класса Pentium II (или выше), ОС - MS Windows XP/ Vista/ Win 7, ОЗУ 64/512 Мб/ 1 Gb (32-bit или 64-bit XP/Vista/ Win 7) -30 Мб для ПО, порт USB 1.1
Рабочие условия
Температура:+5 °C … +45 °C Влажность:5%...80% при +25 °C(без образования конденсата)
Физические Характеристики:
Габаритные размеры, мм: 210 х 135 х 40
Масса, кг: < 0,5
Снят с производства
