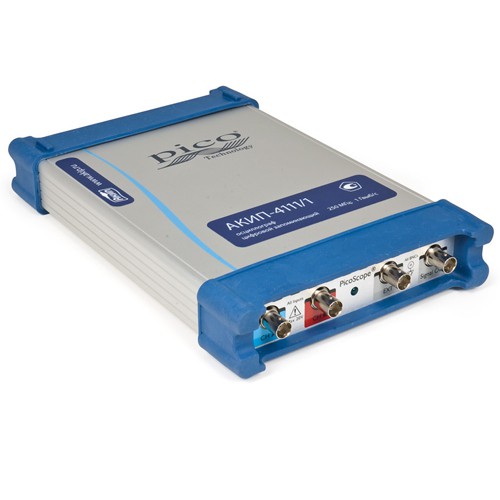

Характеристики
|
Параметры
|
Значения
|
|
Канал вертикального
отклонения
|
Полоса пропускания (-3 дБ)
|
0…250 МГц
|
|
Коэф. отклонения (Коткл.)
|
100 мВ/дел…4 В/дел (шаг 1-2-5), плавная регулировка
|
|
Погрешность установки Коткл.
|
± 3 %
|
|
Время нарастания
|
1,4 нс
|
|
Входной импеданс
|
1 МОм (± 2 %) / (20 ± 3) пФ
|
|
Макс. входное напряжение
|
20 В ср. кв.
|
|
Канал
горизонтального
отклонения
|
Коэф. развертки (Кразв.)
|
5 нс…200 с/дел
|
|
Погрешность установки Кразв.
|
± 50 ppm (± 0,005 %)
|
|
Режим работы
|
Основной, окно, ZOOM окна, X-Y
|
|
Синхронизация
|
Источники синхросигнала
|
Любой из доступных каналов, внешняя синхронизация
|
|
Условия запуска развертки
|
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
|
|
Режим запуска
|
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
|
|
Аналого-цифровое преобразование
|
Разрешение по вертикали
|
8 бит (12 бит в режиме увеличения разрешения (ERES))
|
|
Макс. частота дискретизации (однократный сигнал)
|
500 МГц (однократный сигнал); 1 ГГц- при объединении
|
|
Эквив. частота дискретиз.
|
20 ГГц
|
|
Макс. длина записи (на канал)
|
64 МБ
|
|
Макс. длина записи (при объединении)
|
128 МБ
|
|
Интерполяция
|
Линейная, Sin X / X
|
|
Режимы сбора данных
|
Выборка, послесвечение, цифровой самописец
|
|
Курсорные измерения
|
Функции
|
∆U; ΔT; 1/ΔT
|
|
Автоматические измерения
|
По вертикали
|
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
|
|
По горизонтали
|
Частота; период; время нарастания и спада; +/- ширина импульса,+/- скважность, задержка
|
|
Анализатор спектра
|
Диапазон входных частот
|
0 … 250 МГц
|
|
Индикация спектрограммы
|
Амплитуда, удержание пика, среднее значение
|
|
Тип окна наблюдения
|
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
|
|
Генератор сигналов произвольной формы
|
Диапазон частот
|
0,001 Гц … 20 КГц
|
|
Длина памяти СПФ
|
10…8192 точек
|
|
Стандартные вых. сигналы
|
Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение (DC)
|
|
Разрешение ЦАП
|
12 бит
|
|
Макс. Частота дискретизации
|
125 МГц
|
|
Выходной уровень
|
±250 мВ…±2 В (вых. сопротивление 50 Ом)
|
|
Диапазон пост. смещения
|
± 1 В
|
|
Формат входных данных
|
CSV (нормализованный файл, совместимый с MS Excel)
|
|
Цифровой вход/ выход «I/O»
|
Входной импеданс
|
100 кОм
|
|
Выходной импеданс
|
600 Ом
|
|
Макс. входное напряжение
|
20 В ср. кв.
|
|
Пороговый уровень
|
1, 65 В
|
|
Общие данные
|
Источник питания
|
6В ±5%, потребляемый ток 2,5 А (адаптер напряжения AC/DC)
|
|
Интерфейс
|
USB 2.0 (совместимый с USB 1.1)
|
