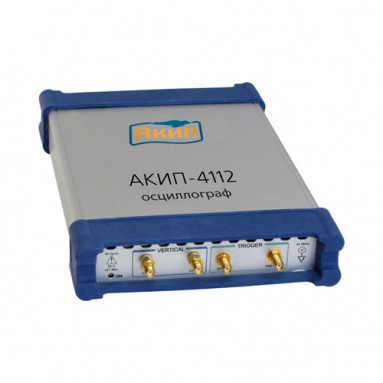

Характеристики
|
Параметры
|
Значения
|
|
Канал вертикального отклонения
|
Число каналов
|
2
|
|
Полоса пропускания (-3 дБ)
|
0…12 ГГц или 0...8 ГГц
|
|
Коэф. отклонения (Коткл.)
|
2 мВ/дел … 500 мВ/дел с шагом 1-2-5или 0,5%
|
|
Погрешность измерения напряжения
|
± 2 %
|
|
Время нарастания
|
≤29,2 пс (12 ГГц), ≤43,7 пс (8 ГГц)
|
|
Входной импеданс
|
50 ± 1) Ом
|
|
Макс. входное напряжение
|
± 2 В(16 дБмВт)
|
|
ВЧ вход
|
соединитель SMA-типа
|
|
Регулируемая временная задержка между каналами
|
до 100 нс (с шагом 1 пс)
|
|
Канал горизонтального отклонения
|
Режимы работы (развертка)
|
Основная, подсвеченная, две задержанные, двойная задержанная
|
|
Коэф. развертки (Кразв.)
|
10 пс/дел…50 мс/делс шагом 1-2-5или 0,1%
|
|
Коэф. задерж. развертки (Кз.разв.)
|
от 10 пс/дел до зн. осн. развертки с шагом 1-2-5 или 0,1%
|
|
Погрешность измерения временных интервалов, с.к.з.
|
± 15 ps ± 0,4% oт изм. временного интервала
|
|
Регулируемая задержка
|
до 1000 экранов задержанной развертки
|
|
Начальная задержка развертки
|
≤40 нс
|
|
Разрешение
|
200 фс (мин.)
|
|
Синхронизация
|
Источники синхросигнала
|
Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты)
|
|
Режим запуска
|
автоколебательный, ждущий
|
|
Период внутр. тактовой частоты
|
10 мкс … 2 мс с шагом 1-2-5 или 125 нс
|
|
Время блокировки синхрониз.
|
5 мкс … 1 сс шагом 1-2-5 или 8 нс
|
|
Вход внеш. синхронизации
|
соединитель SMA-типа
|
|
Аналого-цифровое преобразование
|
Разрешение по вертикали
|
16 бит
|
|
Эквив. частота дискретиз.
|
5 Твыб/с
|
|
Частота стробирования
|
0…200 кГц для последовательной развертки
|
|
Объем памяти (запись)
|
32…4096 точек на канал с шагом х2 (режим «х2»)
|
|
Режимы сбора данных
|
Выборка, послесвечение, цифровой самописец
|
|
Число усреднений
|
2…4096
|
|
Режим выделения огибающей
|
Минимум, максимум, минимум и максимум одновременно
|
|
Курсорные и маркерные измерения
|
Тип маркеров
|
X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)
|
|
Maркерные измерения
|
Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s)
|
|
Относительные измерения
|
Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы
|
|
Автоматические измерения
|
По вертикали
|
Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс
|
|
По горизонтали
|
Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз
|
|
Определения вершины и основания сигнала
|
По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора).
|
|
Пороги
|
Устанавливают в процентах, вольтах или делениях.
Стандартно: 10-50-90 % или 20-50-80 %
|
|
Границы
|
Произвольная часть экрана по горизонтали
|
|
Режим измерения
|
Повторяющийся или однократный
|
|
Математика
|
Математические функции
|
вычисление и отображение до 4-х математических функций (сигналов)
|
|
Maтематические операторы
|
Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживние, Тренд.
|
|
Oперанды
|
Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы
|
|
Допусковый контроль
|
Режим тeста
|
Сравнение до 4-х параметров сигналов по установленным допускам
|
|
Реакция прибора на тест
|
Звуковой сигнал, запоминание, остановка сбора.
|
|
Анализатор спектра
|
Диапазон входных частот
|
0 … 20 МГц
|
|
Количество БПФ
|
до 2-х БПФ одновременно (на участке 4 К)
|
|
Маркерные измерения БПФ
|
Частота, разность частот, магнитуда и разность магнитуд
|
|
Автоизмерения БПФ
|
Магнитуда, разность магнитуд, КНИ, частота, разность частот.
|
|
Тип окна наблюдения
|
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
|
|
Гистограммы
|
Окно гистограммы
|
Вертик.или горизонтально. Построение внутри любой выбранной области экрана.
|
|
Измеряемые параметры
|
Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.
|
|
Маски
|
Полигоны маски (области)
|
До 8 полигонов(создание или загрузка с диска)
|
|
Типы масок
|
Стандартная, автомаска, из памяти, вновь созданная, отредактированная.
|
|
Aвтомаска
|
Создается автоматически как рукав допусков по обеим осям тестируемого сигнала.
|
|
Результаты теста
|
Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ.
|
|
Глазковые диаграммы
|
Измеряемые сигналы
|
автоматические измерения 38 параметров NRZ и 40 параметров RZ глаз-диаграмм
|
|
Измеряемые параметры
|
Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
|
|
Отображение (внешний дисплей)
|
Разрешающая способность
|
Стандартный режим: полный экран (800 x 600 точек), экран сигналов (501 x 257 точек). Регулируемое разрешение.
|
|
Стиль отображения
|
Точки, векторы, регулир. послесвечение (100 мс…20 с;бесконеч.), регулируемая (1…200 с) и пост. градация серым, регулируемая (1…200 с) и пост. градация цветом.
|
|
Шкалы
|
Полная сетка, оси, рамка, отключена
|
|
Экраны
|
Один, два, четыре
|
|
Формат
|
YT, XY или оба YT & XY
|
|
Сохранение и вызов сигналов
|
Управление
|
Запись и вызов установок, сигналов и копий экрана.
|
|
Запоминание/вызов на диск
|
Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)
|
|
Внутренняя память
|
Запись и вызов до 4-х сигналов (ячейки П1-П4)
|
|
Aвтопоиск сигналов
|
Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации
|
|
Дополнительные возможности
|
Растяжка сигналов
|
Сигналы из памяти, математические функции и спектры (со смещением по обеим осям)
|
|
Комплексная шкала
|
Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.
|
|
Растяжка и смещение по вертикали
|
До 10 млн. делений или 1 млн экранов
|
|
Растяжка и смещение по горизонтали
|
До 640 делений или 64 экранов
|
|
Общие данные
|
Источник питания
|
6В ± 5%, (сетевой адаптер AC/DC)
|
|
Потребляемый ток
|
1,9 А макс.
|
|
Интерфейс
|
USB 2.0
|
|
Системные требования к ПК
|
Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2) или Vista, порт USB
|
|
Рабочие условия
|
+5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата)
|
