Осциллограф цифровой GDS-73504A

  • Госреестр 69232-17
  • Межповерочный интервал 12 месяцев
  • Гарантия 3 года
  • Производитель GW Instek
  • Производство: Тайвань

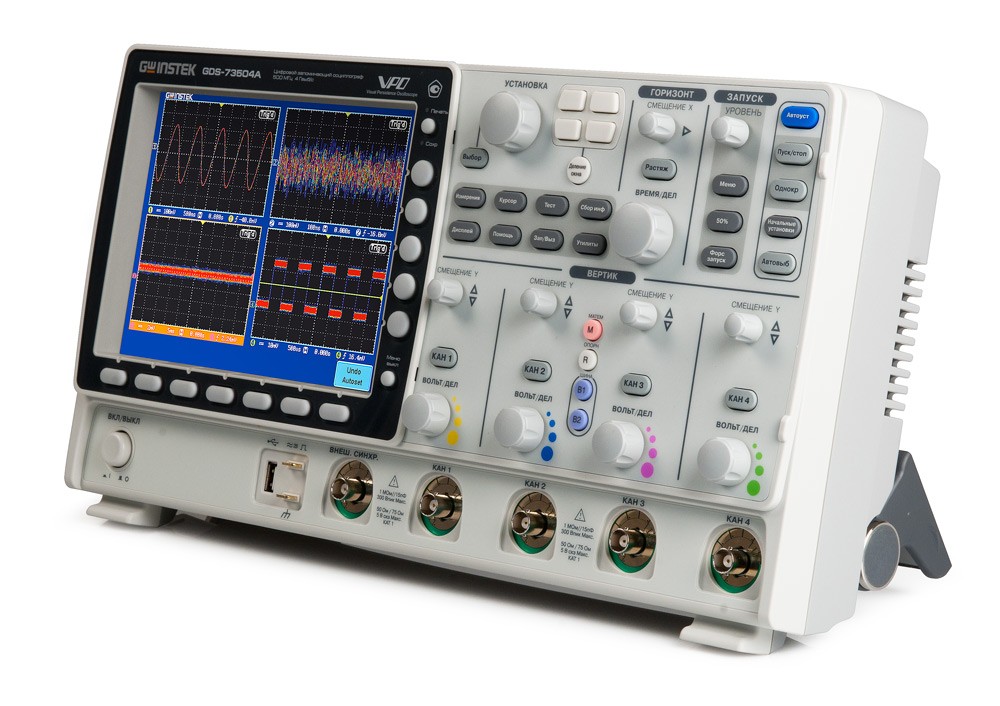

Осциллограф цифровой запоминающий GDS-73504A

Возможности и преимущества
  • Количество каналов: 4(+ вход внеш. синхр EXT)
  • Полоса пропускания 500 МГц
  • Максимальная частота дискретизации 4 ГГц
  • Объем памяти 25 К (на канал)
  • Переключаемый входной импеданс: 50 Ом/ 75 Ом/ 1 МОм
  • Инновационная технология VPO (virtual persistence oscilloscopes): визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 3000 осц./с)
  • Автоматические измерения параметров (28 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики: сложение, вычитание, умножение, деление
  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб)
  • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный, шума)
  • Режимы растяжки окна, самописец и X-Y
  • Синхронизация по длительности импульса и ТВ
  • Режимы сбора данных: выборка, пиковый детектор (>2 нс), усреднение (2 /…/ 256), высокое разрешение (Hi Res)
  • Память: 24 осциллограмм, 20 профилей настроек
  • Уникальная технология разделения экрана на 2/4 независимых окна (Split Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе
  • Вывод данных на печать (поддержка PictBrige)
  • Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB
  • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
  • Выход для подключения внешнего монитора (SVGA)
  • Опция: синхронизация и декодирование сигналов шин I2C, SPI (для 73154,73254, 73354, 73504A), UART
  • Русифицированное меню

Технические характеристики
Канал вертикального отклонения

Число каналов
4
Полоса пропускания (-3дБ)
500 МГц
Коэф. отклонения (Коткл.)
2 мВ/дел…1 В/дел (шаг 1-2-5)
Погрешность установки Коткл.
± 3 %
Время нарастания
≤1 нс
Входной импеданс
50 Ом, 75 Ом/ 1 МОм (+-2 %) / 16 пФ
Макс. входное напряжение
5 В скз при 50/75 Ом/   300 В (DC+AС пик, до 1 кГц) при 1МОм
Режимы работы
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика
+, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
Канал горизонтального отклонения

Коэф. развертки (Кразв.)
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв.
± 0,02 %
Режимы работы
Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация

Источники синхросигнала
Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)
Режимы запуска развертки
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART
Связь входа синхронизации
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации
0…50 МГц: 1 деление или 1 мВ;  50…150 МГц: 1,5 деление или 15 мВ;
150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ
Аналого-цифровое преобразование

Разрешение по вертикали
8 бит
Частота дискретизации
4ГГц
Эквив. частота дискретизации
100ГГц (для периодического сигнала)
Длина записи
25 К (на канал)
Пиковый детектор
2 нс
Режимы работы
Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.)
Курсорные измерения

Функции
ΔU; ΔT; 1/ΔT
Автоматические измерения

Функции по вертикали
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали
f; T; t нарастания; t среза; +τ; - τ; коэф. заполнения (%), фаза
Дополнительные возможности

Интерфейс
USB, RS-232, LAN, GPIB (опция), SVGA out
Автоустановка
В/дел, с/дел, параметры синхросигнала
Режим X-Y
Х – кан 1, кан 3; Y – кан 2, кан 4;   разность фаз < 3˚ до 100 кГц
Внутренняя память
24 осциллограммы, 20 профилей настроек (запись/ считывание)
Вес и габариты
Габаритные размеры, мм: 400 х 200 х 130
Масса, кг: 4
1. Осциллограф GDS-73504A - 1 шт.;
2. Шнур питания - 1 шт.;
3. Пробник GTP-501R - 4 шт.;
4. Краткая инструкция по эксплуатации - 1 шт.;
5. Инструкция по эксплуатации на CD - 1 шт.

Документы GDS-73504A:
