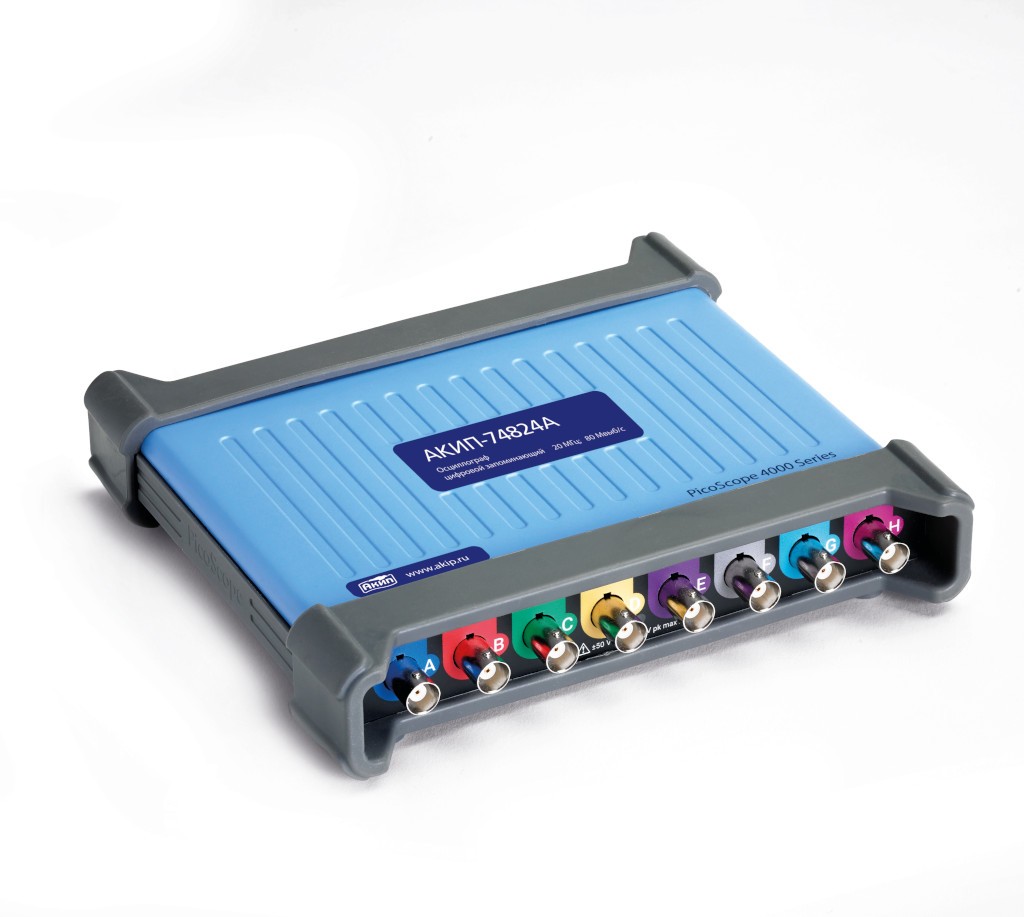

АКИП-74824А осциллограф

Код: 94608

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

AКИП-74824A осциллограф представляет собой универсальное устройство, способное выполнять пять базовых функций: осциллографа, спектрометра, функционального генератора, генератора сигналов произвольной формы и анализатора последовательностей данных. Данный прибор предлагает широкий спектр возможностей для тестирования и разработки электроники, гарантируя высокую точность и надежность измерений.

Одной из ключевых особенностей AКИП-74824A является сегментированная память, позволяющая сохранять до 10 000 осциллограмм для последующего анализа и обработки. Это значительно упрощает процесс исследования, позволяя анализировать полученные данные и проводить сравнительный анализ различных условий.

AКИП-74824A спектральный анализатор может функционировать в полном диапазоне частот синхронно с осциллографическими измерениями. Это гарантирует высокую точность и оперативность измерений, что особо значимо в процессе работы с быстро изменяющимися сигналами. Математический функционал прибора позволяет осуществлять различные манипуляции с сигналами, такие как сложение, вычитание, умножение и деление. Это позволяет проводить сложные исследования и анализировать сложные сигналы, а также создавать новые сигналы из существующих.

Декодирование сигналов AКИП-74824A позволяет анализировать и идентифицировать различные протоколы связи, поддерживая 18 различных форматов. Это делает устройство идеальным для проверки и отладки сложных коммуникационных систем и протоколов.

В нашем магазине вы можете купить Осциллограф АКИП-74824А и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности цифрового запоминающего USB-осциллографа АКИП-74824А:

«5 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных;
Осциллограф: 8 канала;
Максимальная полоса пропускания: 20 МГц;
Разрешение АЦП: 12 бит (до 16 бит в режиме ERES);
Максимальная частота дискретизации: 80 МГц;
Максимальный объем памяти: 256 МБ;
Сегментированная память 10.000 осциллограмм (во внутренний буфер);
НЧ фильтр в полной полосе пропускания;
Цифровая регистрация на ПК (streaming mode) USB 3.0: дискретизация 20 МГц (Picoscope 6), 80 МГц (SDK) - дискретизация и длина файла определяется системными параметрами ПК, максимальная суммарная дискретизация 160 МГц (на все каналы);
Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (halfsine), бел. шум, ПСП/ PRBS (одновременно с осциллографом);
Формирование сигналов СПФ/ AWG (до 1 МГц): ЦАП 14 бит, частота дискретизации до 80 МГц, память до 16 кБ;
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ;
Автоматические измерения; курсорные измерения (ΔU; ΔT; 1/ΔT);
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов);
Допусковый контроль (тест по маске);
Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битный).

Параметр	АКИП-74224А	АКИП-74424А	АКИП-74824А
Канал вертикального отклонения
Число входных каналов	2	4	8
Полоса пропускания (-3 дБ)	0…20 МГц (диапазоны от 50 мВ до 50 В) 0…10 МГц (диапазоны от 10 мВ до 20 мВ)
Коэффициент отклонения (Коткл)	2 мВ/дел…10 В/дел
Вид входа	Открытый, закрытый
Погрешность установки Коткл	± 1 % от полной шкалы ± 300 мкВ
Время нарастания	≤ 17,5 нс (диапазоны от 50 мВ до 50 В) ≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ)
Входное сопротивление	1 МОм / 19 пФ
Максимальное входное напряжение	± 50 В / 42,4 Впик макс AC
Постоянное смещение	± 250 мВ (диапазоны от 10 мВ до 500 мВ) ± 2,5 В (диапазоны от 1 В до 5 В) ± 25 В (диапазоны от 10 В до 50 В)
Защита входа	± 100 В (DC + ACпик)
Канал горизонтального отклонения
Коэффициент развертки (Кразв)	20 нс … 5000 с/дел
Погрешность установки Кразв	± 20 ppm (± 0,002 %)
Режимы работы	Основной, ZOOM окно, X-Y
Синхронизация
Источники синхросигнала	Любой из аналоговых каналов
Условия запуска развертки	Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант
Режим запуска	Однократный, ждущий, автоколебательный, без синхронизации, сегментированная развертка
Уровень запуска	в полном диапазоне входного напряжения
Аналого-цифровое преобразование
Разрешение по вертикали	12 бит (16 бит в режиме ERES)
Частота дискретизации (однократный сигнал)	80 МГц (при использовании от 1 до 4 каналов) 40 МГц (при использовании от 5 до 8 каналов)
Длина памяти	256 МБ (делится между активными каналами)
Интерполяция	Линейная, Sin (X)/ х
Режимы сбора данных	Выборка, послесвечение, цифровой самописец (ROLL)
Курсорные измерения
Функции	ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
Статистика	Максимум, минимум, среднее, СКО
Математика
Функции	−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay
Операторы	Любой канал, опорная осциллографа(ref), время, число-π(пи)
Анализатор спектра
Диапазон входных частот	0…20 МГц
Индикация спектрограммы	Амплитуда, среднее значение, удержание пика
Тип окна наблюдения	Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ (точек)	128…1.048.576 точек (1 М)
Функциональный генератор
Формы выходных сигналов	Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, белый шум, ПСП/ PRBS
Диапазон частот	0,03 Гц … 1 МГц
Погрешность установки частоты	± 20 ppm (± 0,002 %)
Выходной уровень	± 2 В
Погрешность установки уровня	± 1 % от полной шкалы
Выходное сопротивление	600 Ом
Защита от перенапряжения	± 10 В
Генератор сигналов произвольной формы - AWG
Частота дискретизации	80 МГц
Длина памяти СПФ	16 кБ
Разрешение ЦАП	14 бит
Диапазон частот	1 МГц
Время нарастания	150 нс
Декодирование последовательных данных
Формат данных	1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов)
Допусковой контроль
Статистика (Годен/ Не годен)	В допуске, не в допуске, общее кол-во тестов
Общие данные
Источник питания	USB порт
Интерфейс	USB 3.0 (совместимый с USB 2.0/1.1)
Габаритные размеры	190 × 170 × 40 мм
Масса, не более	0,55 кг

1. Осциллограф цифровой АКИП-74824А - 1 шт.;
2. Кабель USB - 1 шт.;
3. Пробник осциллографический TA375 - 4 шт.;
4. ПО и Руководство по эксплуатации (электронный вид) на диске - 1 шт.
