Параметр
|
Значение
|
|

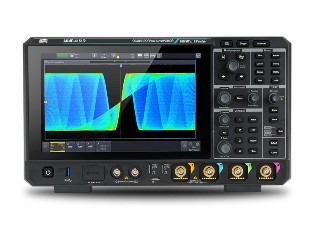

АКИП-4151/1
|
АКИП-4151/2
|
|
Канал вертикального отклонения
|
|
Число каналов
|
4
|
4
|
|
Полоса пропускания (-3 дБ, 50 Ом)
|
350 МГц
|
500 МГц
|
|
Время нарастания (50 Ом)
|
≤ 1 нс
|
≤0,75 нс
|
|
Ограничение ПП
|
20 МГц, Полная, Пользовательская установка
|
|
Коэффициент отклонения (Коткл.)
|
500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм
|
|
Погрешность измерения постоянного напряжения
|
±3% при Котл <5 мВ/дел
±2% при Котл ≥5 мВ/дел
|
|
Диапазон установки смещения
|
50 Ом:
500 мкВ/дел…50 мВ/дел: ±2 В; 100 мВ/дел…1 В/дел: ±5 В
1 МОм:
500 мкВ/дел…50 мВ/дел: ±2 В; 100 мВ/дел…1 В/дел: ±25 В; 2 В/дел…10 В/дел: ±250 В
|
|
Погрешность установки уровня смещения
|
±(3% + 0,1 дел + 2 мВ)
|
|
Входной импеданс
|
50 Ом, 1 МОм (± 2 %) / 16 пФ ± 3 пФ
|
|
Максимальное входное напряжение
|
≤ 400 Впик (DC+AС пик), 135 Вскз – 1 МОм // ≤ 5 Вскз – 50 Ом
|
|
Канал горизонтального отклонения
|
|
Коэффициент развертки (Кразв.)
|
1 нс/дел…1000 с/дел
|
500 пс/дел…1000 с/дел
|
|
Самописец (ROLL): 50 мс/дел…1000 с/дел
|
|
Погрешность частоты внутреннего опорного генератора
|
±1*10-6
|
|
Режимы работы
|
Основной, ZOOM окна, самописец (ROLL), X-Y
|
|
Синхронизация
|
|
Источник синхросигнала
|
Любой из каналов, внешний, сеть, логический канал
|
|
Режимы запуска развертки
|
Автоматический, ждущий, однократный
|
|
Диапазон установки задержки запуска
|
80 нс … 10 с
|
|
Виды синхронизации
|
По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, SECAM), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO
|
|
Предзапуск
|
≥1 длительности экрана
|
|
Послезапуск
|
1 с … 7000 с
|
|
Синхронизация по зоне
|
Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
|
|
Вид входа
|
Открытый, закрытый, ВЧ и НЧ фильтры
|
|
Чувствительность синхронизации
|
Внутренняя: ±5 делений шкалы; Ext: ±7 В
|
|
Аналого-цифровое преобразование
|
|
Разрешение по вертикали
|
8 бит (до 12 бит с шагом 0,5 бита при использовании функции увеличения разрешения (ERES)
|
|
Частота дискретизации
|
2,5 ГГц на канал (5 ГГц в режиме объединения каналов)
|
|
Интерполяция
|
SinX/X, X
|
|
Длина записи
|
250 МБ на канал (500 МБ при объединении каналов)
|
|
Режимы работы
|
Выборка, пиковый детектор, усреднение (от 2 до 8192), накопление, ERES
|
|
Курсорные измерения
|
|
Источник курсоров
|
Аналоговые каналы
|
|
Функции
|
Ручное управление: время - X1, X2, ΔX (Гц), 1/ΔX, амплитуда - Y1, Y2, ΔY
Режим отслеживания: время - X1, X2, амплитуда - Y1, Y2
|
|
Автоматические измерения
|
|
Источник измерений
|
КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
|
|
Диапазон измерений
|
Весь экран или ограниченно (определяется курсорами)
|
|
Функции по вертикали
|
Макс, Мин, Верхнее, Нижнее, Амплитуда, Пик-Пик, Среднее, Цикл Среднее, СКЗ, Цикл СКЗ, Медиана, AC СКЗ, AC СКЗ Цикл, Выбросы на вершине и в паузе
|
|
Функции по горизонтали
|
Период, Частота, Время нарастания/спада, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, Задержка
|
|
Дополнительные
|
Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
|
|
Измерение задержки
|
Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
|
|
Измерения логических каналов
|
Частота, Период, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, разница по фронту/спаду A-B, фаза
|
|
Статистика
|
Текущее значение, Макс, Мин, СКО, Гистограмма
|
|
Математика
|
|
Источник математики
|
Аналоговые каналы
|
|
Функции
|
A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и)
|
|
БПФ
|
Частотный анализ при длине памяти 4 МБ. Поддержка детекторов, выбора типов отображения и настроек диапазона частот
|
|
Цифровые фильтры
|
НЧ, ВЧ, Полосовой, Режекторный
|
|
АЧХ анализ (опция)
|
|
Измерительный канал
|
Любой из аналоговых каналов
|
|
Поддерживаемый источник сигнала
|
Требуется активации опции генератора сигналов
|
|
Диапазон установки частот
|
Начальная: 50 Гц … 50 МГц. Конечная: 60 Гц … 50 МГц
|
|
Число точек измерения
|
1 … 1000
|
|
Уровень сигнала
|
1 МОм: 20 мВпик-пик … 6 Впик-пик
50 Ом: 10 мВпик-пик … 3 Впик-пик
|
|
Дополнительные возможности
|
|
Измерение мощности (опция)
|
Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
|
|
Автоустановка
|
В/дел, с/дел, параметры синхросигнала
|
|
Режим X-Y
|
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
|
|
Декодирование
|
|
Формат данных
|
Стандартно - I2C, SPI, UART/RS232, CAN, LIN
Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, MIL-STD-1553B, ARINC429
|
|
Логический анализатор (опция)
|
|
Число каналов
|
16
|
|
Частота дискретизации
|
1,25 ГГц максимум
|
|
Длительность импульса
|
от 800 пс
|
|
Длина памяти
|
до 100 МБ
|
|
Синхронизация
|
по фронту, по последовательности, по длительности импульса, по шинам RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO, MILSTD-1553B, Manchester, SENT, ARINC429
|
|
Порог срабатывания
|
TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 V), 1,8 V CMOS (+0,9 V), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В) пользовательский (±20 В)
|
|
Минимальный детектируемый уровень
|
500 мВпик-пик
|
|
Генератор функциональный (опция)
|
|
Выходной разъем
|
2 канала, на передней панели, BNC-тип
|
|
Формы сигналов
|
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
|
|
Частотный диапазон
|
1 мкГц…50 МГц (Синус)
1 мкГц…15 МГц (Прямоугольник, импульс)
1 мкГц…400 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
Шум, полоса частот > 50 МГц
|
|
Разрешение
|
1 мкГц
|
|
Погрешность установки
|
±1*10-4 (<10 кГц), ±5*10-5 (>10 кГц)
|
|
Частота дискретизации
|
250 МГц
|
|
Длина памяти
|
8000 точек для произвольной формы
|
|
Разрядность ЦАП
|
16 бит
|
|
Выходной уровень
|
10 Впик-пик… 3 Впик-пик (50 Ом); 20 мВпик-пик … 6 Впик-пик (1 МОм)
|
|
Погрешность установки уровня
|
±5%
|
|
Постоянное смещение
|
± 1,5 В (50 Ом); ± 3 В (1 МОм)
|
|
Скважность
|
1 % ~ 99 % (для прямоугольника и импульса)
|
|
Симметрия
|
0,1 % ~ 99,9 % (для пилы)
|
|
Минимальная длительность импульса
|
20 нс (разрешение 10 нс)
|
|
Модуляции
|
Диапазон частот модулирующего колебания: 2 мГц … 50 кГц
Виды модуляции: АМ (0 … 120%), ЧМ (девиация макс. 12,5 МГц), АМн, ЧМн
ГКЧ: развертка по частоте (линейная, логарифмическая или шаговая), время развертки 1 мс … 500 с
|
|
Общие данные
|
|
ЖК-дисплей
|
Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1280 x 800, 8 x 12 делений
|
|
Входы выходы
|
Передняя панель: USB 3.0 Host, Выход калибратора 1 кГц, 3 В меандр (2)
Задняя панель: USB 3.0 Host (2), USB 3.0 Device, LAN 10/100MbaseT (RJ45)
External Trigger: ВНЕШ или ВНЕШ/5
Auxiliary Output: Выход синхр./ Доп.Контр. Выход / Вольтметр
10 MHz REF IN: вход сигнала внешней опорной частоты 10 МГц ± 10 ppm, 50 Ом, 400 мВпик-пик… 4,5 Впик-пик
10 MHz REF OUT: выход сигнала опорной частоты, 50 Ом, 1,65 Впик-пик
Встроенный WiFi модуль: 802.11b/g/n，WPA-PSK
|
|
Напряжение питания
|
100…240 В (50/ 60 Гц), 100…120 В (400 Гц)
120 Вт максимум (4 Вт в режиме ожидания)
|
|
Габариты (ШхВхГ)
|
378 х 120 х 218 мм
|
|
Масса
|
3,83 кг
|
