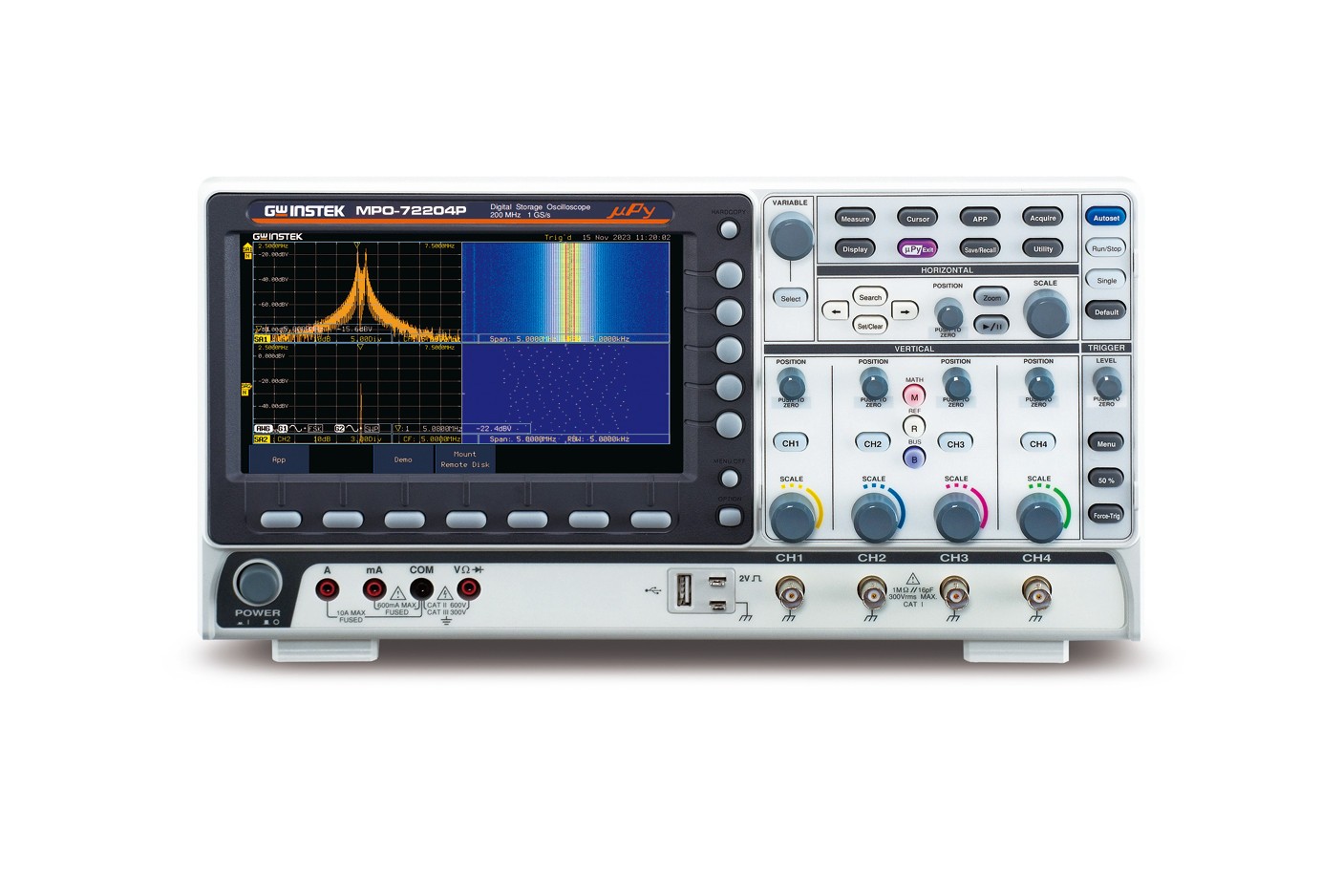

MPO-72204P осциллограф

Описание в PDF

Бренд: GW Instek
Страна бренда: Тайвань
Гарантия 3 года

Особенности Осциллограф MPO-72204P:

Количество каналов: 4
Полосы пропускания: 200 МГц
Максимальная частота дискретизации: 1 ГГц
Объем памяти: 10 М/ кан
Выполнение скриптов Python – профессиональная версия
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x
38 видов автоматических измерений параметров, курсорные измерения
Режим автоизмерения временных задержек (8 параметров)
Функция автоустановки параметров развертки, запуска
Функции математики: +, -, х, ÷, встроенный редактор формул.
Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой
Режимы растяжки окна, самописец и XY (кан 1, кан3 / кан 2, кан 4)
Декодирование последов. интерфейсов: UART, I2C, SPI, CAN, LIN
Встроенный генератор (ФГ+СПФ): 2 канала, макс. частота до 25 МГц (синус), 14 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц
Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В/ ~700В, до 10 А, до 5 МОм, базовая погрешность ±0,1 % (DCV), макс. индикация «5.000»
Встроенный источник питания: 2 рег. канала (5В/ 1А), разрешение 0,1В, погреш. установки Uвых ± 3%
Встроенный анализатор спектра: 0…500 МГц
Технология VPO: визуализация аналогового осциллографа (120.000 осц./с)
Интерфейсы: USB 2.0, LAN
Цветной WVGA TFT-дисплей (20 см)

Характеристики	Значения
Тип осциллографа	Цифровой («5 в 1»)
Число каналов	4
Полоса пропускания	200 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Интерфейс	USB2.0 (Host / Device), LAN
Дисплей	TFT-цветной, диагональ 20 см, разрешение 800х480 (WVGA)
Габаритные размеры	384 х 208 х 127,3 мм
Масса (кг)	3

1. Осциллограф - 1 шт.;
2. Шнур питания - 1 шт.;
3. Пробник пассивный - 4 шт.;
4. BNC-BNC кабель - 2 шт.;
5. Провод измерительный (зажим "крокодил") - 1 шт.;
6. Провод измерительный (наконечник типа "банан") - 1 шт.;
7. Пробник пассивный 200MHz(10:1/1:1) - 4 шт.
