- Бренд: ПрофКИП
Страна бренда: Россия
- Гарантия 1 год
Назначение осциллографа универсального ПрофКиП С1-111М
Осциллограф универсальный ПрофКиП С1-111М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.
Особенности и преимущества осциллографа универсального ПрофКиП С1-111М
- Количество каналов: 1
- Полоса пропускания: 0 МГц … 10 МГц
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм)
- Чувствительность: 5 мВ /дел
- ТВ-синхронизация, режим X-Y

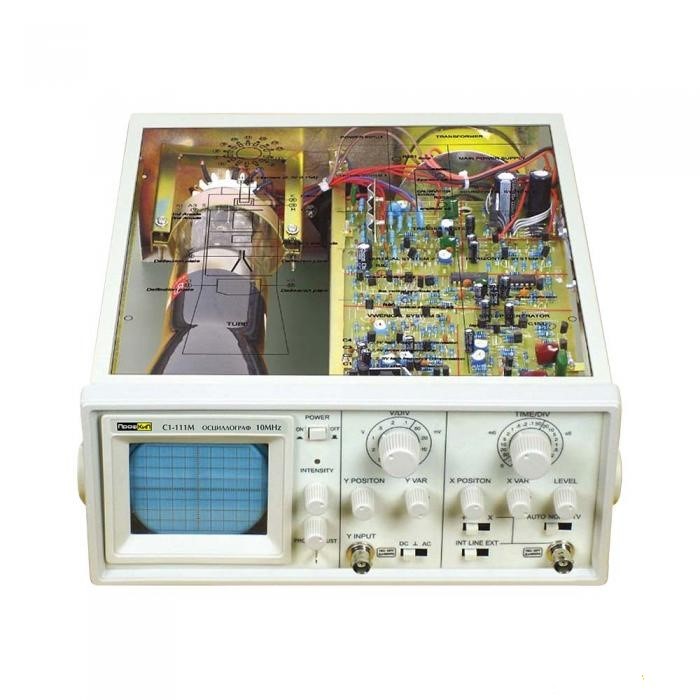

- Прозрачная верхняя крышка, для изучения принципа работы
- Разработан для образовательных учреждений
|
Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
Тип
|
круглая, 3 дюйма
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 6 мм)
|
|
Ускоряющее напряжение
|
1.3 кВ
|
|
Канал вертикального отклонения
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±3%
|
|
Полоса пропускания (-3 дБ)
|
0 МГц … 10 МГц (открытый вход)
10 Гц … 10 МГц (закрытый вход)
|
|
Максимальное входное напряжение
|
400 В
|
|
Вход усилителя
|
открытый (DC), закрытый (АС)
|
|
Входной импеданс
|
1 МОм ±3% /30 пФ ±5 пФ
|
|
Регулировка коэффициента
|
2.5:1
|
|
Канал горизонтального отклонения
|
|
Коэффициент развертки
|
0.1 мкс /дел … 1 с/дел ±3%
|
|
Регулировка коэффициента
|
2.5:1
|
|
Синхронизация
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
|
|
Источник синхронизации
|
внутренний (INT), сеть (LINE), внешний (EXT)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность
|
1 дел (INT)
0.3 В (EXT)
2 дел (TV)
|
|
Внешний вход синхронизации
|
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
160 В
|
|
Режим X-Y
|
|
Чувствительность
|
0.5 В /дел (X)
5 мВ /дел … 5 В /дел (Y)
|
|
Частотный диапазон (-3 дБ)
|
0 МГц … 1 МГц (DC)
10 Гц … 1 МГц (AC)
|
|
Сдвиг фазы
|
≤ 3° (50 кГц)
|
|
Калибратор
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц ±2%
|
|
Выходное напряжение
|
0.5 Впик-пик ±2%
|
1. Осциллограф универсальный ПрофКиП С1-111М - 1 шт.;
2. Делитель - 1 шт.;
3. Кабель питания - 1 шт.;
4. Руководство по эксплуатации - 1 шт.
Отзывы ПрофКиП С1-111М:
Пока нет отзывов.
