Обучающий радиокомплект АКИП-9501

  • Гарантия 1 год
  • Производитель АКИП
  • Производство: Китай



АКИП-9501  Обучающий радиокомплект

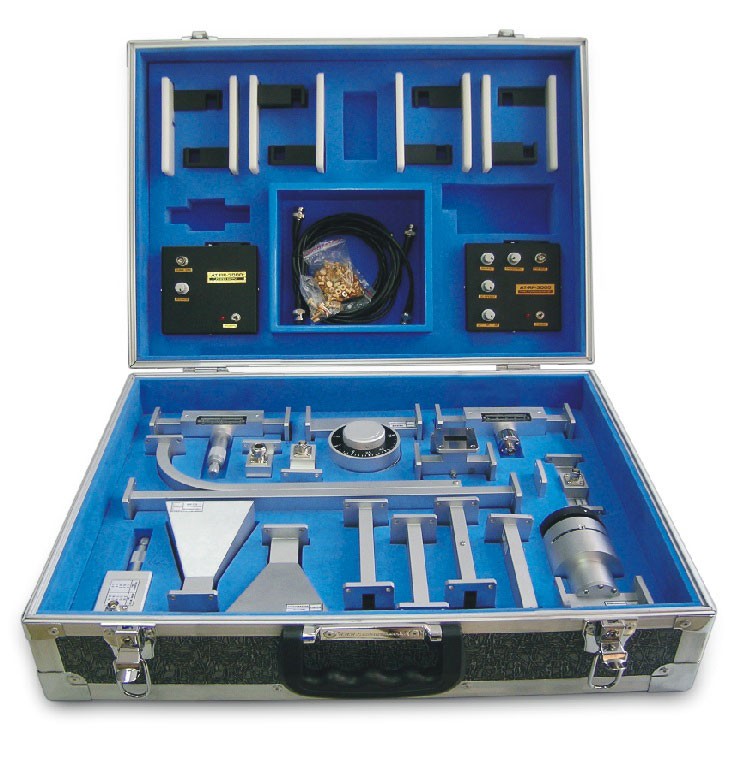

Тренировочный радиокомплект АКИП-9501 представляет собой набор элементов тракта РЭА в составе готовых узлов, модулей и волноводных устройств 3-х сантиметрового диапазона. Радиокомплект является удобным средством обучения, позволяющим наглядно демонстрировать студентам особенности передачи частоты и распространения радиосигнала в микроволновом диапазоне.
Рабочий диапазон моделирования РЭА составляет: 8 ГГц…12,4 ГГц.
Тренировочный комплект АКИП-9501 позволяет на простых примерах изучить микроволновый диапазон частот, как наиболее перспективный в области телекоммуникаций при передаче сигнала на большие расстояния. Высокая степень помехозащищенности микроволн делает этот диапазон частот лучшим для телекоммуникаций и передачи сигнала по воздуху на большие расстояния Построение экспериментов базируется на основных моментах функционирования РЭА: генерация СВЧ сигнала, передача через антенну или прохождение в радиотракте (волноводном, коаксиальном), приём в ресивере, детектирование сигнала и др..

Возможности и преимущества

·         Основной элемент: СВЧ - генератор на диоде Ганна, диапазон
·         частот 8 ГГц – 12,4 ГГц, выходной уровень 15 мВт
·         В составе радиокомплекта направленный ответвитель и рупорная
·         антенна и др. элементы тракта
·         Инструкция включает изложение теоретических основ
·         микроволнового диапазона частот и примеры использования модулей


Технические характеристики

СВЧ-ГЕНЕРАТОР НА ДИОДЕ ГАННА

Частота
9 – 11 ГГц
Мощность
15 мВт
МОДУЛЯТОР НА PIN-ДИОДЕ

Тип модулирующего сигнала
Меандр, импульс
ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ

Рабочая частота
8,2 ГГц -12,4 ГГц
Глубина пробника внутри волновода
3 мм
КСВН
≤1,05
Перемещение пробника
40 мм
ДЕТЕКТОР КРИСТАЛИЧЕСКИЙ

Диапазон частот
8,2 ГГц – 12,4 ГГц
КСВН
≤1,05
АНТЕННА РУПОРНАЯ

Усиление
≥ 14 дБ
КСВН
≤1,3
АТТЕНЮАТОР ФИКСИРОВАННЫЙ

Номинальное ослабление
20 ± 5 дБ и 6 дБ
ПОДСТРОЕЧНАЯ СЕКЦИЯ

Тип регулировки
Подстроечный винт
Диапазон регулировки КСВН
20 – 1,06
АТТЕНЮАТОР ПЕРЕСТРАИВАЕМЫЙ

Частотный диапазон
8,2 – 12,4 ГГц
Диапазон ослаблений
0 – 20 дБ ± 4 дБ
КСВН
1,25
НАГРУЗКА СОГЛАСОВАННАЯ
1,05
КСВН

НАПРАВЛЕННЫЙ ОТЕТВИТЕЛЬ

Коэффициент связи
10 дБ ± 2 дБ
Направленность
20 дБ
КСВН дополнительной линии
≤1,3
ГИБРИДНЫЙ ТРОЙНИК

Коэффициент рассеяния
≤2
ПЕРЕХОД ВОЛНОВОДНО-КОАКСИАЛЬНЫЙ

КСВН
1,5

Вес и габариты
Волновод прямой - Размеры10,16х22,86х100 мм
Отражатель - Высота63 мм
Снят с производства
