Назначение системы для мониторинга маслонаполненных трансформаторов 6-35 кВ TDM-35:
Система TDM-35 предназначена для контроля технического состояния силовых маслонаполненных трансформаторов 10÷35 кВ. По сравнению с системой мониторинга марки TDM-10, эта система является более эффективной благодаря использованию дополнительных датчиков и более совершенной экспертной системы, используемой для оценки технического состояния и диагностики дефектов трансформатора.
Для контроля текущего технического состояния трансформаторов в системе TDM-35 реализовано несколько диагностических методов, результаты работы которых дополняют друг друга:
- регистрация и анализ температурных режимов работы трансформатора;
- контроль влагосодержания в масле бака трансформатора;
- контроль влагосодержания в твердой изоляции обмоток трансформатора;
- регистрация и анализ разрядных процессов внутри бака трансформатора;
- контроль технического состояния конструкции трансформатора по параметрам вибрации;
- контроль уровня масла в баке трансформатора.
Датчики для регистрации этих важных параметров трансформатора конструктивно объединены в единый модуль, который вводится внутрь бака трансформатора через верхнюю крышку.
Дополнительно к датчикам, находящимся внутри бака трансформатора, к измерительному прибору системы TDM-35 подключаются два внешних датчика. Это датчик тока нагрузки трансформатора и комплексный датчик контроля температуры и влажности окружающей среды.
При помощи адаптивного цифрового двойника трансформатора, параметры которого уникальны для каждого контролируемого системой трансформатора, в программном обеспечении системы мониторинга TDM-35 выполняется оценка текущего технического состояния, оперативная диагностика дефектов, осуществляется математическое прогнозирование развития технического состояния трансформатора на будущих этапах эксплуатации.
Результатом работы экспертной части программного обеспечения является:
- информация о текущем техническом состоянии контролируемого трансформатора в целом и его отдельных подсистем;
- перечень тревожных и предаварийных превышений контролируемых параметров, выявленных системой мониторинга за выбранный пользователем период времени;
- расчет температуры наиболее нагретой точки обмотки трансформатора, определение скорости старения изоляции обмоток;
- оценка эффективности работы системы охлаждения, учитывающая возникновение внутри бака трансформатора дополнительных зон нагрева;
- список всех диагностированных экспертной системой признаков дефектных состояний трансформатора с оценкой степени их опасности.
Завершающим итогом работы экспертных алгоритмов программы мониторинга является создание акта текущего технического состояния трансформатора с рекомендациями по особенностям его дальнейшей эксплуатации, необходимости проведения дополнительных обследований, сервисных и ремонтных работ.
Вся информация о техническом состоянии трансформатора из системы TDM-35 передается в централизованную систему АСУ-ТП предприятия, для чего в системе предусмотрено использование трех стандартных интерфейсов передачи данных:
- Проводной гальванически изолированный интерфейс связи марки RS-485. При помощи этого интерфейса можно передавать информацию в АСУ-ТП, проводить настройку режимов работы TDM-35, проводить специализированные разовые измерения параметров работы трансформатора.
- Беспроводной интерфейс связи марки Bluetooth, предназначенный для передачи данных на смартфон, планшет, переносной компьютер, позволяет управлять режимами работы системы мониторинга. Дальность работы этого интерфейса составляет десятки метров.
- Беспроводной интерфейс связи марки LoRa (LoRaWan). Достоинством этого интерфейса связи является то, что информация может передаваться на большое расстояние, достигающее нескольких километров. Вторым преимуществом интерфейса LoRa является использование в нем двойного шифрования информации.
При заказе системы TDM-35 пользователю необходимо заранее определиться с необходимым для АСУ-ТП набором интерфейсов связи. В приборе системы мониторинга может быть установлен проводной интерфейс RS-485 (он может быть или не быть) и дополнительно один из двух беспроводных интерфейсов: Bluetooth или LoRa.

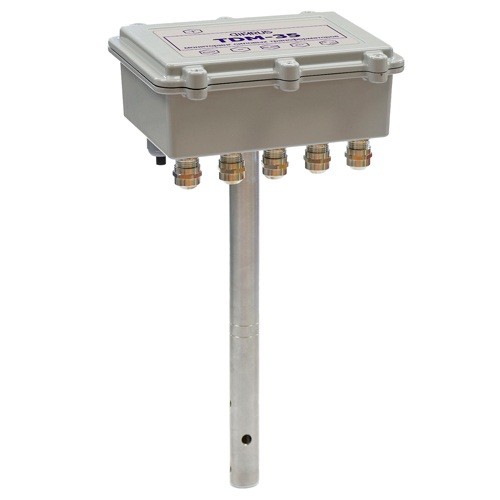

Конструкция измерительного прибора системы мониторинга TDM-35 аналогична конструкции прибора системы TDM-10. В верхней герметизированной части корпуса прибора располагается вся электронная часть системы мониторинга. В нижней цилиндрической части корпуса, которая вводится внутрь бака (по диаметру она аналогична прибору TDM-10), находятся измерительные датчики.
Измерительный прибор TDM-35 монтируется на верхней крышке бака трансформатора. Для этого используется переходной фланец с герметизирующим узлом, который по конструкции и размерам аналогичен переходному узлу для установки прибора TDM-10, показанный на рисунке. Переходный узел устанавливается на любой технологической крышке, имеющейся на поверхности бака трансформатора. В основе герметизирующего узла лежит шаровой кран с проходным отверстием DN не менее 30 мм.
Для первичного монтажа переходного узла (как минимум шарового крана) необходимо слить масло в баке трансформатора до уровня верхней крышки бака и осуществить монтаж переходного фланца. В дальнейшем монтаж и демонтаж измерительного прибора системы мониторинга TDM-35 может производиться даже без частичного слива масла.
Если нет возможности смонтировать измерительный прибор системы TDM-35 на верхней крышке бака трансформатора, то его можно смонтировать на боковой поверхности бака. В этом случае система мониторинга сохранит свою работоспособность и функциональные возможности, но некорректно будет работать функция контроля минимального уровня масла в баке.
Проводной монтаж при установке измерительного прибора системы TDM-35 не требует больших затрат. Поскольку все основные датчики параметров трансформатора объединены в общий блок, который уже введен в масло бака трансформатора на этапе монтажа, к измерительному прибору системы необходимо подключить четыре кабельные линии:
- кабель питания AC/DC;
- кабель от датчика марки IFCT-5 для контроля тока нагрузки трансформатора;
- кабель линии связи, если в системе будет использован проводной интерфейс RS-485;
- кабель для подключения датчика температуры и влажности окружающего воздуха.
Антенна выбранного беспроводного интерфейса связи (Bluetooth или LoRa) монтируется на корпусе прибора на заводе и не требует для подключения внешней кабельной линии.
Для максимально эффективного использования результатов работы систем мониторинга в целях управления эксплуатацией и обслуживанием трансформаторов необходимо использовать программное обеспечение INVA, которое реализует функции управления обслуживанием трансформаторного и другого высоковольтного оборудования на уровне АСУ-ТП всего предприятия.
