- Бренд: Димрус
Страна бренда: Россия
Назначение беспроводного датчика для контроля температуры BDM/T:
Беспроводной датчик BDM/T предназначен для оперативного контроля температуры токопроводов, шин КРУ, контактов выключателей, проводов ЛЭП, находящихся под рабочим напряжением.
Конструктивные особенности беспроводного датчика для контроля температуры BDM/T:
Датчик BDM/T монтируется непосредственно на токоведущих частях высоковольтного оборудования и измеряет температуру в месте установки при помощи встроенного интегрального датчика температуры.
Результаты измерений температуры по стандартному беспроводному интерфейсу Bluetooth BLE передаются в приемники беспроводной информации WDM, WDM-T или WDM-TI производства фирмы ДИМРУС на расстояние до 100 метров. Допускается использование приемников интерфейса Bluetooth производства других фирм, но в этом случае будет передаваться нешифрованная информация.
Для приема информации о температуре объекта контроля также можно использовать смартфон, ноутбук или планшет, на котором необходимо установить соответствующее программное обеспечение производства фирмы ДИМРУС.
Питание датчика BDM/T осуществляется от переменного тока промышленной частоты, протекающего в токоведущей шине, температуру которой измеряет датчик, и на которой он смонтирован.
При появлении переменного тока в шине или проводнике датчик BDM/T автоматически начинает работать: измерять температуру и посылать информацию по беспроводному интерфейсу.
Особенности монтажа беспроводного датчика для контроля температуры BDM/T:
Датчик BDM/T монтируется в точке контроля температуры на шине или проводнике при помощи входящего в состав поставки специализированного монтажного комплекта. При помощи этого комплекта датчик жестко фиксируется в необходимой точке на горизонтальных и вертикальных участках контролируемого проводника или шины.
Установка датчика в точке контроля температуры производится так, чтобы направление протекания рабочего тока в проводнике или в шине совпадало с продольной осью датчика.
В зависимости от минимального значения рабочего тока в проводнике, при котором датчик должен включиться и начать измерять температуру, узел крепления на шине модифицируется. Минимально возможное значение тока, от которого беспроводной датчик температуры BDM/T может начать работать, составляет 5А.
Измерение температуры шин и контактов выключателей в ячейках КРУ:
Для контроля температуры контактов высоковольтных выключателей используются участки шин, максимально близко расположенные к контактам выключателя.
Контроль температуры шин КРУ обычно осуществляется в точках отводов и подключения выходных кабельных линий. Стандартное крепление датчика температуры на медной шине КРУ показано на фотографии.
Общее количество беспроводных датчиков температуры, которые могут быть установлены в высоковольтном отсеке одной ячейки КРУ, зависит от требований технического задания на систему контроля температуры и может составлять от 3 до 15 и даже более.
Информация от всех беспроводных датчиков температуры внутри одной ячейки собирается при помощи приемников WDM-T или WDM-TI. Приемник WDM-TI отличается от WDM-T тем, что имеет на лицевой стороне графический экран, при помощи которого текущие значения температур контролируемых точек можно контролировать визуально.
Беспроводные приемники WDM-T, принимающие информацию от датчиков температуры, монтируются в релейном отсеке ячейки КРУ на боковую стенку или на общую DIN рейку. Наличие металлической стенки между высоковольтным и релейным отсеками практически не сказывается на качестве беспроводной передачи информации.
Информация от приемников беспроводной информации передается в систему АСУ-ТП подстанции по стандартному проводному интерфейсу RS-485.
Для обеспечения селективности и защиты передаваемой технической информации каждый датчик имеет свой уникальный MAC номер и универсальный код шифрования информации.
При установке датчика внутри ячейки осуществляется привязка MAC адреса к выбранной точке контроля температуры внутри ячейки для обеспечения идентификации и уникальности передаваемой датчиком информации.
При необходимости универсальный код шифрования информации беспроводного датчика BDM/T может быть изменен пользователем на уникальный, привязанный к каждому конкретному датчику.
Измерение температуры проводов ЛЭП при плавке гололеда:

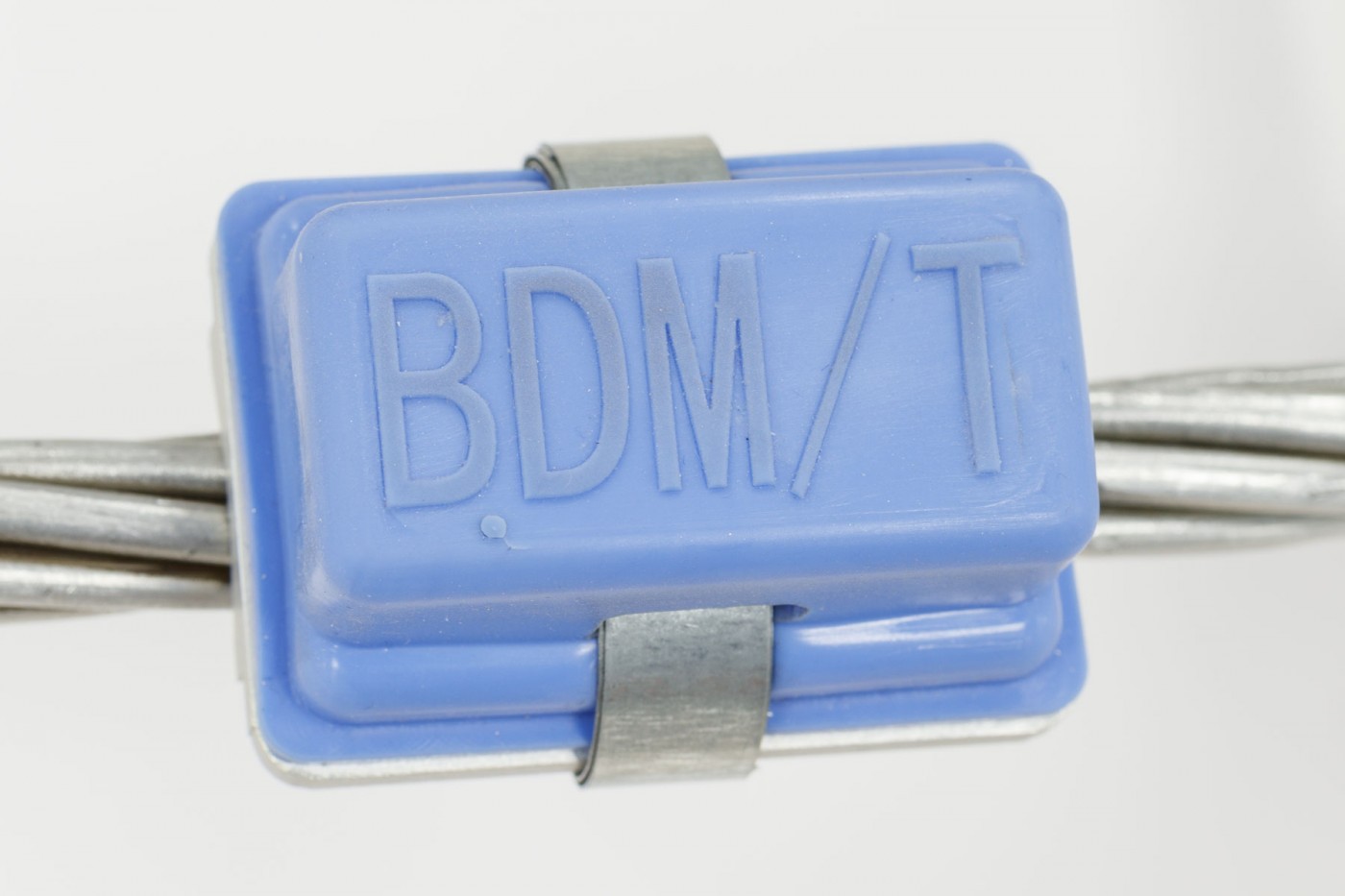

Модифицированный беспроводной датчик BDM/T ЛЭП может быть смонтирован на проводах воздушной линии электропередачи и использоваться для решения двух важных эксплуатационных задач:
- Для мониторинга температуры проводов воздушной ЛЭП в различных режимах работы и нагрузки.
- Для контроля температуры проводов ЛЭП в режиме плавки гололеда.
В самом простом и бюджетном варианте можно ограничиться приемом информации о температуре проводов линии на смартфон оперативного персонала подстанции, который должен быть оснащен встроенным интерфейсом Bluetooth.
Беспроводная передача информации о температуре проводов возможна, если расстояние до датчика на проводах ЛЭП будет не более 100 метров
