- Бренд: Димрус
Страна бренда: Россия
- Гарантия 1 год
Назначение системы для контроля температурных режимов электротехнического оборудования T-Monitor:
Универсальная система T-Monitor предназначена для осуществления непрерывного контроля температуры электротехнического и технологического оборудования.
Благодаря встроенной изоляции первичных датчиков с ее помощью можно контролировать температуру элементов работающего электротехнического оборудования, находящихся под напряжением до 0,4 кВ.
Конструктивное исполнение групповых датчиков системы в виде кабельных наконечников и применение стандартной трехфазной цветовой маркировки удобно при контроле температуры трехфазного оборудования.
При помощи одного группового комплексного датчика контролируются 4 точки оборудования: три на фазных элементах и одна точка в цепи заземления. При помощи одного прибора T-Monitor можно контролировать до 4 групп точек оборудования. Если число точек контроля температуры оборудования будет больше 16, то система легко расширяется за счет использования дополнительных приборов. Все приборы при этом объединяются в систему при помощи интерфейса RS-485.
Состав поставки системы для контроля температурных режимов электротехнического оборудования T-Monitor:

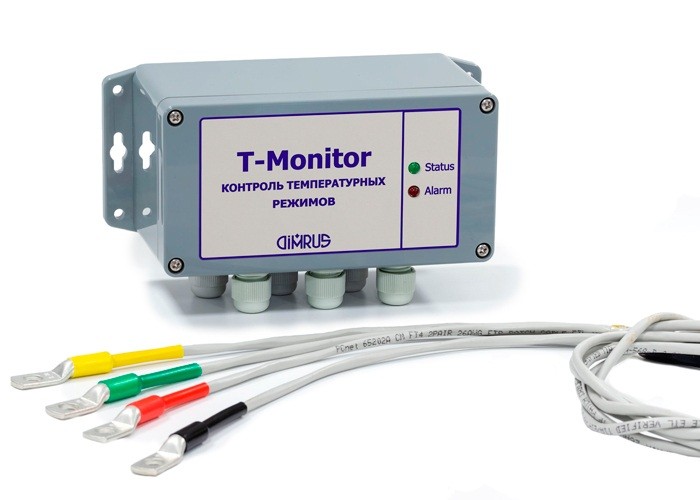

В состав поставки системы T-Monitor входит:
- Комплект из 4 первичных датчиков для измерения температуры Т4, подключаемых к измерительному прибору при помощи общего сигнального кабеля. Для монтажа каждого температурного датчика используется стандартный кабельный наконечник диаметром 8 мм, в которую встроен датчик.
- Измерительный прибор T-Monitor, к которому может быть подключено до 4 комплектов датчиков температуры Т4.
- Программное обеспечение для «привязки» датчиков к объекту контроля, настройки параметров и пороговых значений, передачи информации в систему АСУ-ТП.
Полная маркировка комплекта датчика Т4 имеет более сложный вид, например, Т4-0,2/2,0. В этой маркировке первая цифра показывает длину кабеля от датчика до соединительного узла, а вторая – длину общего кабеля от соединительного узла до прибора.
В зависимости от требований Заказчика длины сигнальных кабелей к датчикам могут быть изменены. Также может быть изменено количество датчиков в комплекте: от одного до четырех.
Функции системы для контроля температурных режимов электротехнического оборудования T-Monitor:
- непрерывный контроль температуры технологического и электротехнического оборудования в диапазоне от -55 °С до +125 °С;
- контроль превышения заданных порогов измеренной температуры по каждому каналу;
- аварийная сигнализация о превышении пороговых значений температуры при помощи светодиода на передней панели прибора и встроенного реле, передача информации в систему АСУ-ТП.
Интерфейсы передачи информации:
Для передачи информации в систему АСУ-ТП в приборе T-Monitor используется гальванически изолированный интерфейс связи марки RS-485.
В T-Monitor реализован беспроводной интерфейс Bluetooth, благодаря которому можно контролировать температуру при помощи смартфона.
