ПКВ/М6Н, Прибор контроля и диагностики высоковольтных выключателей стандартная комплектация

  • Под заказ

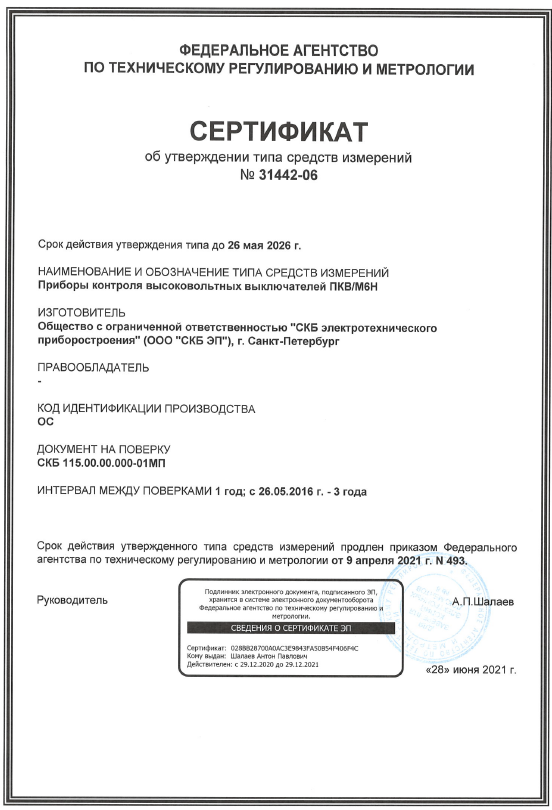

  • Госреестр 31442-06
  • Межповерочный интервал 36 месяцев
  • Гарантия 1 год
  • Доставка по России
  • Производитель СКБ ЭП
  • Производство: Россия

Прибор контроля высоковольтных выключателей ПКВ/М6Н

  • временные и скоростные характеристики масляных, вакуумных, элегазовых выключателей имеющих до 3-х разрывов на полюс,
  • встроенный термопринтер
  • распечатка таблиц и графиков тот час же после измерений,
  • отличается простотой в использовании
  • габариты 235х210х75 мм, вес - 2,5 кг,
  • внутренний коммутатор отсутствует, для операций "вкл." и "откл." и сложных циклов применять пульт ПУВ-10 или ПУВ-50

Особенности электроизмерительного прибора:

  • Предельно прост в использовании.
  • Особенно хорошо для контроля вакуумных и масляных выключателей.
  • Отсутсвует возможность передачи данных в компьютер.

Описание ПКВ/М6

Прибор предназначен для безразборного контроля масляных, вакуумных и элегазовых выключателей всех типов и классов напряжений, имеющих от одного до трех разрывов на полюс.

Прибор ПКВ/М6Н:

►контролирует характеристики в простых операциях и во всех сложных циклах; ►автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций; ►в простых операциях определяет длительность командных импульсов, что позволяет проверять правильность работы блокировочных контактов выключателя.

Временные характеристики контролируются либо одновременно по всем трем полюсам, имеющим по одному разрыву, либо поочередно по каждому полюсу, но с тремя разрывами на полюс. Характеристики хода и скоростные характеристики контролируются с помощью датчиков углового (ДП21) или линейного (ДП12) перемещений, закрепляемых, соответственно, на валу или держателе траверсы выключателя.

Измеряются следующие характеристики:

  • Временные (собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов). Погрешность измерения ±0,1мс;
  • Скоростные (скорость в момент включения/отключения, максимальная скорость) в диапазоне 0,002÷20 м/с для масляных и элегазовых выключателей. Максимальная погрешность измерения скорости не превышает ± 4 %;
  • Характеристики хода (полный ход, ход до моментов включения/отключения, вжим, разновременность срабатывания по ходу, ход дребезга контактов, отскок, перелет) в диапазоне 0 – 900 мм с разрешением 0,5 мм для масляных и элегазовых выключателей.

Для вакуумных выключателей, в соответствии с инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик. Скоростные характеристики оцениваются по времени прохождения подвижным контактом определенного участка хода. Это время задается специальным контактным датчиком, имеющимся в комплекте с выключателями. Этот датчик подключается к каналу С прибора.

Временные характеристики контролируются как в простых операциях «О» и «В», так и в сложных циклах. Для облегчения управления выключателем в сложных циклах разработан и выпускается специальный пульт управления ПУВ-10. ПКВ/М6Н автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Кроме того, в сложных циклах прибор определяет длительность командных импульсов, что позволяет проверять правильность работы блокировочных контактов выключателя. На рис.1 показан способ подсоединения прибора и пульта к масляному выключателю при контроле в простых операциях. Для осуществления контроля в сложных циклах достаточно отсоединить от прибора кабель датчика перемещения и задать на пульте нужный цикл.

По закказу прибор ПКВ/М6Н может дополнительно комплектоваться пультом ПУВ-10 или ПУВ-50 для задания сложных и простых операций, а также прибором ПУВ-регулятор для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях.

Особенностью ПКВ/М6Н является наличие встроенного термопринтера, существенно упрощающего обращение с прибором и повышающего оперативность контроля.

Методика контроля состоит в следующем:

  1. Закрепить на выключателе датчик перемещения.
  2. Присоединить кабель датчика, три кабеля полюсов и кабель запуска.
  3. Включить питание прибора.
  4. Через 10 с (после того как прибор автоматически проведет самоконтроль, а принтер распечатает дату и время) произвести пуск выключателя.
  5. Через 5–6 с после пуска принтер прибора начнет печатать таблицу вышеуказанных характеристик и график зависимости скорости от хода.

График позволяет качественно оценить состояние выключателя и диагностировать неисправность некоторых его узлов. Дважды нажимая на кнопку «Печать», можно получить еще два графика: скорость в функции от времени и ход в функции от времени. На графиках отображается так же процесс замыкания / размыкания контактов со всем дребезгом по трем полюсам. В комплект прибора входит кейс для его переноски, укладочный ящик с датчиками перемещения, крепежными приспособлениями, кабелями и эксплуатационная документация.



Испытание масляных выключателейЕсть
Испытание элегазовых выключателейЕсть
Испытание вакуумных выключателейЕсть
Измерение и регистрация времении, с0,002 с - 5,2 с
Погрешность, мс0.10
Количество каналов контроля3
Измерение угловых перемещений0,09 град - 360 град
Измерение скорости движения0,002 м/с - 20 м/с
Вес3 кг
Длина213 мм
Ширина232 мм
Высота89 мм
1. Измерительный блок ПКВ/М6Н СКБ015.00.00.000 - 1 шт.;
2. Сертификат о калибровке - 1 экз.;
3. Руководство по эксплуатации - 1 экз.;
4. Формуляр - 1 экз.;
5. Инструкция по проведению измерений на различных типах выключателей - 1 экз..;
6. Датчик линейного перемещения ДП12 СКБ012.04.000 - 1 шт.;
7. Стержень измерительный с футляром ( 700 мм ) СКБ010.15.00.000-02 - 1 шт.;
8. Датчик углового перемещения ДП21 СКБ009.00.00.000 - 1 шт.;
9. Кабель датчика СКБ015.10.00.000-01- 1 шт.;
10. Кабели полюсов. Полюс А, В, С СКБ015.11.00.000/-01/-02 - 1 компл.;
11. Кабель дистанционного пуска СКБ015.13.00.000 - 1 шт.;
12. Комплект крепежных приспособлений для выключателей российского производства - 1 компл.;
13. Бумага для касс - 1 шт.;
14. Кабель сетевой СКБ018.09.00.000 - 1 шт.;
15. Наконечники под винт М5 СКБ021.26.00.003 - 4 шт.;
16. Предохранители ВП2Б-1В-2А - 2 шт.;
17. Сумка для крепежных изделий СКБ126.06.02.000 - 1 шт.;
18. Сумка для прибора и комплектующих СКБ126.06.00.000 - 1 шт.

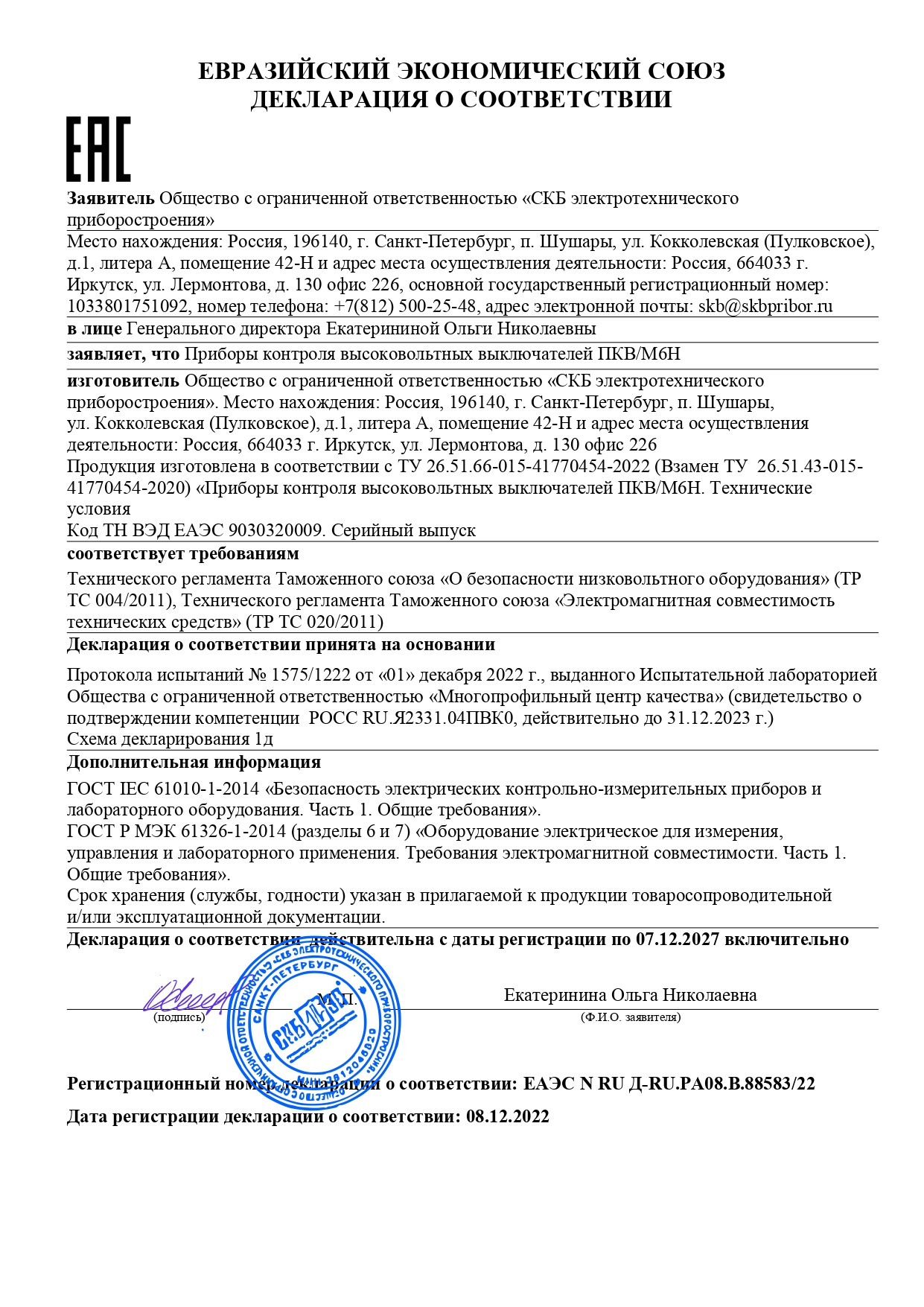

Документы Прибор контроля и диагностики высоковольтных выключателей ПКВ/М6Н стандартная комплектация:
