Прибор для испытания выключателей при пониженном напряжении в сложных циклах и простых операциях ПУВ-регулятор - ПКВ-35

Прибор ПУВ-регулятор предназначен для управления приводами постоянного тока при проведении ремонтных работ и проверке технического состояния всех типов высоковольтных выключателей, проверки выключателей при пониженном напряжении. Он предназначен для:

  • испытаний при пониженном напряжении с определением величины минимального напряжения срабатывания;

  • управления приводом при осциллографировании скоростных и временных характеристик;

  • испытаний многократными опробованиями в сложных циклах;

  • ресурсных испытаний при разработке и производстве выключателей.

Прибор ПУВ-регулятор также предназначен для контроля отделителей, короткозамыкателей и позволяет:

  • измерить времена включения/отключения при нормальном и пониженном напряжении;

  • автоматически определить минимальные напряжения этих аппаратов;

  • проверять минимальные напряжения срабатывания, как подавая напряжение на электромагнит толчком, так и плавно

Первые три вида испытаний являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования согласно РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования. Согласно этому документу в цикле ВО без выдержки времени должны проверяться все виды выключателей: масляные, воздушные, элегазовые и вакуумные, а в циклах ОВ и ОВО все виды выключателей, кроме вакуумных, предназначенных для работы в режиме АПВ.

Определение минимального напряжения срабатывания возможно как в ручном режиме путем задания различных значений выходного напряжения прибора ПУВ-регулятор с последующим пуском, так и автоматически по запрограммированному алгоритму. При этом, в обоих случаях напряжение с выхода подается на электромагниты скачком согласно общепринятой методике.

ПУВ-регулятор позволяет автоматизировать и последние два вида испытаний благодаря возможности задания серии из 999 сложных циклов или операций с регулируемым временем между ними. Данным прибором можно проверять все выключатели с приводом постоянного тока и током нагрузки до 35А.

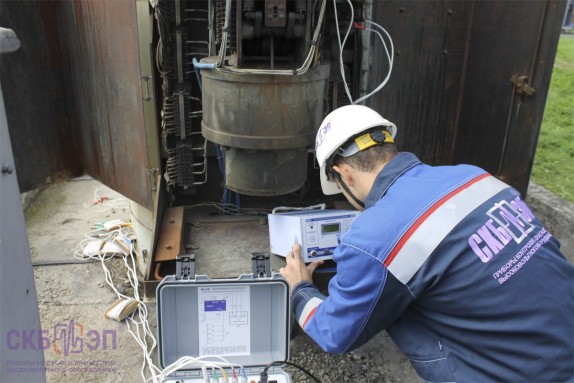

Прибор ПУВ-регулятор подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и к сети оперативного напряжения и коммутирует напряжение сети, пониженное до заданного уровня, на выходы в соответствии с выбранным циклом. Информация о выбранном цикле, его настройках, значение входного, выходного и минимального напряжения срабатывания выводятся на жидкокристаллический индикатор. Изменение цикла, установка длительностей операций, задание требуемого выходного напряжения производятся с помощью кнопок. Настройки сохраняются в энергонезависимой памяти.

Для синхронизации прибора с внешними устройствами предусмотрен сигнал (сухой контакт) с регулируемым опережением (от 0,01 до 9,99 сек.) относительно начала цикла.

Новые функции прибора

  1. Добавлена функция: проверки минимального напряжения срабатывания привода высоковольтного выключателя путем плавного увеличения напряжения на электромагнитах в течение 1,5 секунды, начиная с заданного пользователем напряжения.

  2. Добавлена функция: измерение времени включения / отключения (интервал времени от момента подачи команды на электромагнит до первого вибрационного замыкания / размыкания контактов полюса) в операциях В и О, а также в операциях О и В при пониженном напряжении. Погрешность измерения времени DТ=±[0,5+0,01•Tx], где Тх- эталонное время.

  3. Увеличены значения возможных длительностей командных импульсов То и Тв до 1,99 секунд.

  4. Увеличены значения возможных пауз между сериями циклов В-О и О-В до 999 секунд.

  5. Увеличено значение возможной паузы Тп в циклах О-Тп-В и О-Тп-В-О до 99,99 секунд.

  6. Увеличено значение возможной паузы Тзо в циклах В-Тзо-О и О-Тп-В-Тзо-О до 9,99 секунд.



Основные технические характеристики

Характеристики

Значение

Максимальный рабочий ток (амплитудное значение), А

35

Максимальная коммутируемая прибором мощность, кВт

11,5

Порог срабатывания защиты от токов короткого замыкания (по постоянному току), А

60 ÷ 70

Запрограммированные операции и циклы

"ОТКЛ", "ВКЛ", "О-Тп-В, В-Тзо-О", "О-Тп-В-Тзо-О", "Циклы/РЕГ", "Циклы/плавно", "Автоопределение срабатывания/операции"

Точность поддержания среднего значения выходного напряжения, В

±1

Предел относительной погрешности измерения входного напряжения не более, %

0,5

Потребляемая мощность источника питания, Вт, не более

40

Степень защиты прибора

IP20

Температурный диапазон эксплуатации, ºС

–20 ÷ +45

Масса блока не более, кг

5,8

Габаритные размеры блока, мм

156х270х140

Гарантия на прибор

13 месяцев с даты отгрузки

1. Измерительный блок ПУВ-регулятор СКБ027.00.00.000
2. Кабель полюсов с соединителем. Полюс A, B, C СКБ027.29.00.000 СКБ010.05.00.000/-01/-02
3. Кабель входного напряжения коммутатора СКБ022.06.00.000
4. Кабель местного пуска СКБ022.07.00.000
5. Провод заземления СКБ022.08.00.000
6. Наконечники под винт М5 (4 шт.) СКБ021.26.00.003
7. Предохранители ВП2Б-1В-2А (2 шт.)
8. Сумка для переноски прибора СКБ127.01.00.000

Дополнительная комплектация (по заказу):
1. Клеммник СКБ010.27.00.000

Документы ПУВ-регулятор (ПКВ-35), Аппарат проверки автоматических выключателей:
