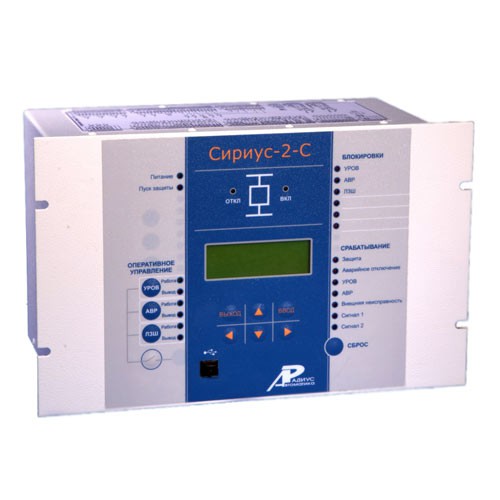

Сириус-2(21)-С-1А/5А-110В/220В/24В/48В-И1

Микропроцессорное устройство защиты секционного выключателя (для сетей напряжением 6–35 кВ)

Назначение Сириус-2-С, Сириус-21-С:

Сириус-2-С, Сириус-21-С предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации секционного выключателя напряжением 3–35 кВ.

Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6–35 кВ. Устройство предназначено для защиты воздушных и кабельных линий, а также трансформаторов, преобразовательных агрегатов и т.д.

Сириус-2-С, Сириус-21-С является комбинированным микропроцессорным терминалом релейной защиты и автоматики.

Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.

Реализованные в устройствах Сириус-2-С, Сириус-21-С алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.

Сириус-2-С, Сириус-21-С могут применяться для защиты элементов распределительных сетей как самостоятельные устройства, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).

Сириус-2-С, Сириус-21-С обеспечивают следующие эксплуатационные возможности:
  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение установок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • определение вида повреждения при срабатывании МТЗ;
  • передачу параметров аварии, ввод и изменение установок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты Сириус-2-С, Сириус-21-С:
  • трехступенчатая максимальная токовая защита от междуфазных повреждений с контролем двух или трех фазных токов;
  • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
  • защита от обрыва фазы;
  • логическая защита шин;
  • выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики Сириус-2-С, Сириус-21-С:
  • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
  • возможность подключения внешних защит, например, дуговой;
  • формирование сигнала УРОВ при отказах своего выключателя;
  • исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.
Дополнительные сервисные функции Сириус-2-С, Сириус-21-С:
  • определение вида повреждения при срабатывании МТЗ;
  • фиксация токов в момент аварии;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение текущих фазных токов;
  • дополнительные реле и светодиоды с функцией, заданной пользователем;
  • цифровой осциллограф;
  • регистратор событий.
Сириус-2-С, Сириус-21-С производит измерение электрических параметров входных аналоговых сигналов фазных токов IА, IВ, IС, а также вычисление тока обратной последовательности I2.

Элементная база входных и выходных цепей обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.

Устройства Сириус-2-С, Сириус-21-С имеют каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения установок, контроля текущего состояния устройства, а также дистанционного управления выключателем.

Сириус-2-С, Сириус-21-С могут поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.

Сириус-2-С, Сириус-21-С изготавливаются в климатическом исполнении УХЛ3.1 по ГОСТ 15543.1 и ГОСТ 15150.

Номинальные рабочие значения механических внешних воздействующих факторов – по ГОСТ 17516.1 для группы механического исполнения М7.

Сириус-2-С, Сириус-21-С предназначены для эксплуатации в следующих условиях: высота над уровнем моря не более 2000 м, при использовании на большей высоте необходимо использовать поправочный коэффициент, учитывающий снижение электрической прочности изоляции, согласно ГОСТ 15150;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.



Длина305 мм
Ширина190 мм
Высота215 мм
