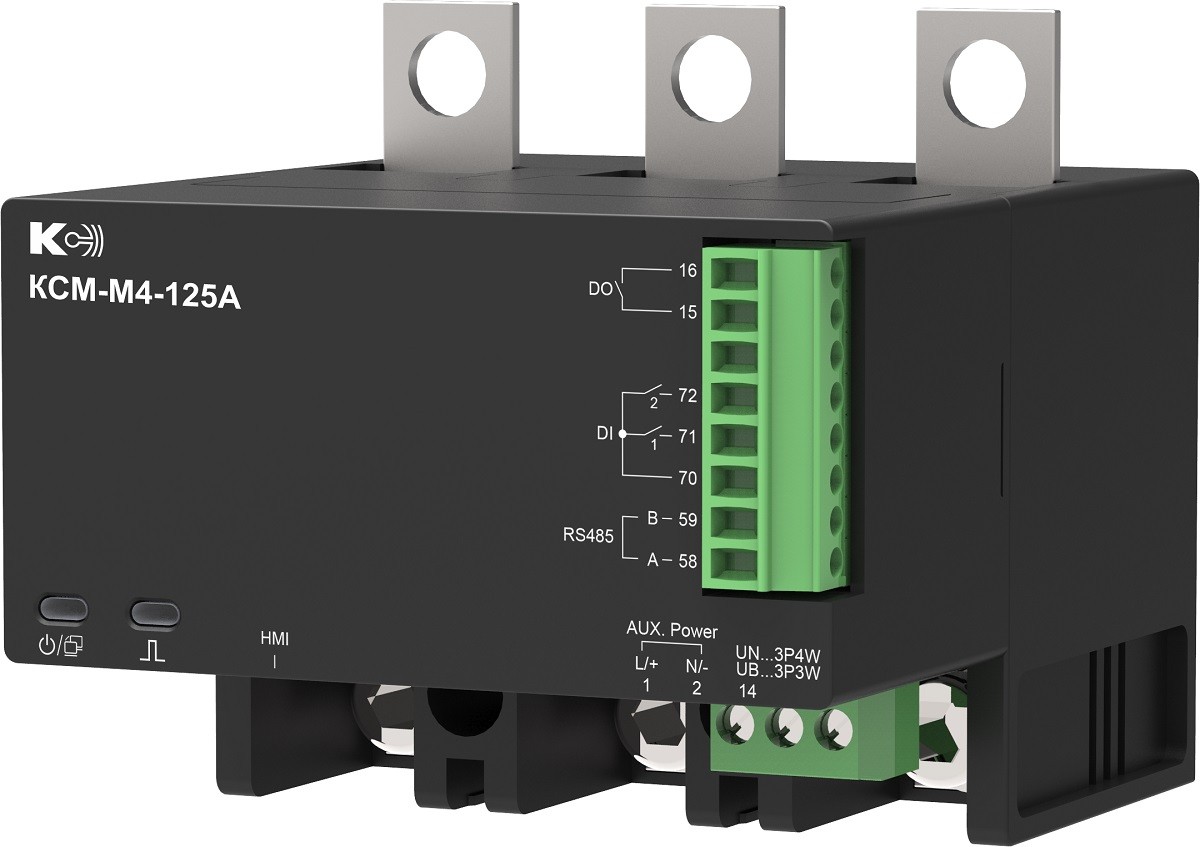

КСМ–М4–125 прибор мониторинга и учета электроэнергии

Код: 034870

Описание в PDF

Бренд: Комплект-Сервис
Страна бренда: Россия
Госреестр 97616-26
Межповерочный интервал 48 месяцев
Гарантия 2 года

КСМ–М4–125 - прибор предназначен для измерения, контроля и анализа показателей электрической энергии в трехфазных электрических сетях переменного тока. Номинальное значение 125 А.

Прибор оснащен встроенными трансформаторами тока, что позволяет ему работать с автоматическими выключателями в литом корпусе стандартных габаритных размеров.
Прибор устанавливается непосредственно на выходной стороне автоматического выключателя, что упрощает процедуру монтажа, экономит трудозатраты и материалы, а также снижает себестоимость.

Область применения:

Низковольтные комплектные устройства (НКУ)
Центры обработки данных (ЦОД)
Цифровые подстанции (ЦП)
Системы Автоматизации и РЗА
Зарядные станции электромобилей
Системы связи
Системы мониторинга
Системы учета электроэнергии и энергоресурсов

Измеряемые параметры и дополнительные функции приборов КСМ-М4

Измерение напряжения переменного тока
Измерение силы переменного тока
Измерение частоты
Измерение электрической мощности
Измерение коэффициента мощности
Измерение электрической энергии
Двунаправленная энергия активная (EP, EP–)
Двунаправленная энергия реактивная (EQ, EQ–)
Реактивная энергия в четырех квадрантах
Полная энергия
Фазные углы по напряжению/току
Коэффициент формы напряжения
Коэффициент формы тока
Гармоники по напряжению (2–31)
Гармоники по току (2–31)
Небаланс по напряжению/току
Измерение коэффициента искажения синусоидальности напряжения (K_U), тока (K_I)
Измерение температуры
Измерение тока утечки
Прямое подключение токовых входов
Импульсный выход
Порт связи RS-485, протокол Modbus RTU
Жидкокристаллический индикатор

Метрологические характеристики

Наименование характеристики	Диапазон измерений	Пределы допускаемой основной погрешности ⁽¹⁾
Среднеквадратичное значение напряжения переменного тока, В	от 0,2∙U_н до 1,2∙U_н	γ = ±0,5 %
Среднеквадратичное значение силы переменного тока, А	от 0,02∙I_н до 1,0∙I_н	γ = ±0,5 %
Частота (f), Гц	от 45 до 55	γ = ±0,1 %
Активная фазная электрическая мощность, Вт	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 1,0∙I_н cos φ=1	γ = ±0,5 %
Суммарная активная электрическая мощность, Вт	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 1,0∙I_н cos φ=1	γ = ±0,5 %
Реактивная фазная электрическая мощность, вар	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 1,0∙I_н sin φ=1	γ = ±2 %
Суммарная реактивная электрическая мощность, вар	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 1,0∙I_н sin φ=1	γ = ±2 %
Полная фазная электрическая мощность, В∙А	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 1,0∙I_н	γ = ±0,5 %
Суммарная полная электрическая мощность, В∙А	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 1,0∙I_н	γ = ±0,5 %
Коэффициент электрической мощности (cos φ) фазный, суммарный	от –0,1 до –1 от +0,1 до +1 от 0,8∙U_н до 1,2∙U_н от 0,2∙I_н до 1,0∙I_н	γ = ±0,5 %
Электрическая энергия в обоих направлениях активная (EP, EP-), Вт·ч	от 0,8∙U_н до 1,2∙U_н от 0,01∙I_н до 0,05∙I_нне включ. cos φ=1	δ = ±1 %
	от 0,8∙U_н до 1,2∙U_н от 0,05∙I_н до 1,0∙I_н cos φ=1	δ = ±0,5 %
	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 0,1∙I_нне включ. cos φ=0,5 (инд.); cos φ=0, 8 (емк.)	δ = ±1,3 %
	от 0,8∙U_н до 1,2∙U_н от 0,1∙I_н до 1,0∙I_н cos φ=0,5 (инд.); cos φ=0,8 (емк.)	δ = ±0,8 %
Электрическая энергия в обоих направлениях реактивная (EQ, EQ-), вар·ч	от 0,8∙U_н до 1,2∙U_н от 0,02∙I_н до 0,05∙I_нне включ. sin φ =1	δ = ±2,5 %
	от 0,8∙U_н до 1,2∙U_н от 0,05∙I_н до 1,0∙I_н sin φ =1	δ = ±2 %
	от 0,8∙U_н до 1,2∙U_н от 0,05∙I_н до 0,1∙I_нне включ. sin φ =0,5	δ = ±2,5 %
	от 0,8∙U_н до 1,2∙U_н от 0,1∙I_н до 1,0∙I_н sin φ =0,5	δ = ±2 %
	от 0,8∙U_н до 1,2∙U_н от 0,1∙I_н до 1,0∙I_н sin φ =0,25	δ = ±2,5 %
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +10 до +30 от 30 до 80

⁽¹⁾Нормирующее значение при установлении приведенной погрешности принимается равным номинальному значению входного сигнала.
Обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная.

Технические характеристики приборов КСМ-M4

Параметры окружающей среды
Рабочие условия измерений: – температура окружающего воздуха, °С – относительная влажность воздуха, %	от –20 до +70 95 при +35 °С
Условия хранения: – температура окружающего воздуха, °С – относительная влажность воздуха, %	от –40 до +85 95 при +35 °С
Параметры электрического питания
– напряжение переменного тока, В – частота переменного тока, Гц – напряжение постоянного тока, В	от 80 до 270 45–65 от 80 до 270
Мощность, потребляемая от источника питания не более, ВА	5
Входы напряжения
Номинальное напряжение переменного тока, В: – фазное – линейное (междуфазное)	230 400
Разрешающая способность, В	0,1
Сопротивление измерительного входа напряжения не менее, МОм	1,7 /фаза
Перегрузка, %	Постоянная :120
Частота входного сигнала, Гц	45–55
Входы тока
Номинальное значение, А	125
Релейные выходы
Количество	1
Нагрузка выхода:	5 А; ~ 250 В/ 30 В;
Дискретные входы
Количество	2
Напряжение на разомкнутом входе / ток замкнутого входа:	24 В / 4 мА, сухой контакт
Температурные выходы
Количество	3
Диапазон измерения, °С	от –20 до +140
Коммуникационный интерфейс
Тип интерфейса	RS–485
Скорость обмена не более, кбит/сек	115,2
Протокол связи	Modbus–RTU
Индикация модуля дисплея
Тип индикатора	ЖК–индикатор с подсветкой
Количество строк ЖК–индикатора	3
Диапазон отображаемых значений – сила переменного тока (А, кА, мА) и напряжения (В, кВ, мВ) – мощность (Вт, кВт, МВт, вар, квар, Мвар) – коэффициент мощности	0…9999 – 9999…0…9999 –1.000…0…1.000
Механическая устойчивость и прочность
Прочность при транспортировании	Согласно ГОСТ 22261–94,
Устойчивость к синусоидальной вибрации	Группа механического исполнения М13 согласно ГОСТ 17516.1–90, п. 2
Устойчивость к землетрясению	До 8 баллов по шкале MSK–64 по ГОСТ 17516.1–90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0–10 м над нулевой отметкой
Безопасность и защита
Электрическая безопасность	Соответствует ГОСТ 12.2.091–2012 (IEC 61010–1:2001
Пожарная безопасность	Соответствует НПБ 247–97, п. 2.9, п. 2.29, 2.31
Измерительного модуль: Модуль дисплея: Степень защиты, обеспеченная передней панелью Степень защиты обеспеченная корпусом	Код степени защиты по ГОСТ 14254–96: IP20 IP54 IP20
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений	«Высокий» по Р 50.2.077–2014 ГСИ.
Электромагнитная совместимость
Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)	Соответствует ГОСТ Р МЭК 61326–1–2014
Надежность
Средняя наработка на отказ, ч	70000
Средний срок службы, лет	10
Межповерочный интервал, лет	4
Программное обеспечение
Идентификационное наименование ПО	–
Номер версии (идентификационный номер ПО)	12XX
Цифровой идентификатор ПО	–
