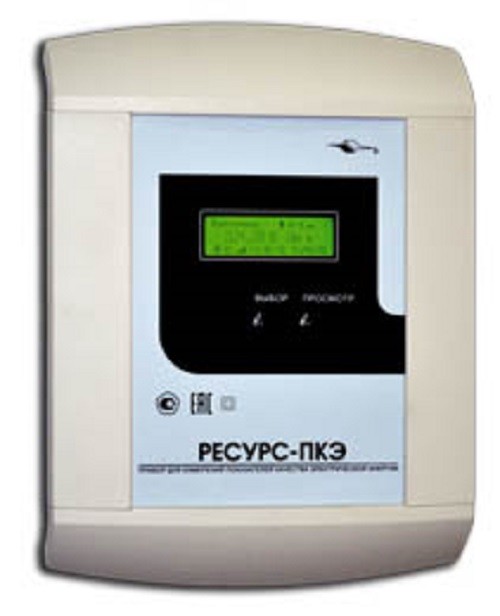

Ресурс-ПКЭ-1.7-ои-S измеритель показателей качества электрической энергии

Код: 71786

Описание в PDF

Бренд: Энерготехника НПП
Госреестр 32696-12
Межповерочный интервал 24 месяца
Гарантия 18 месяцев

Особенности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ои-S:

Стационарный измеритель ПКЭ для непрерывного мониторинга качества электрической энергии;
Измерение показателей качества электрической энергии в соответствии с ГОСТ Р 51317.4.30–2008.

Функциональные возможности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ои-S:

Измерение ПКЭ по ГОСТ Р 51317.4.30–2008 (класс А, S);
Измерение параметров напряжения;
Измерение дозы фликера по ГОСТ Р 51317.4.15–99;
Регистратор результатов измерений.

Область применения измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ои-S:

Контроль качества электрической энергии;
Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ).

Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7-ои-S:

ПКЭ:

Среднеквадратическое значение напряжения;
Отрицательное и положительное отклонения напряжения;
Установившееся отклонение напряжения;
Отклонение частоты;
Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
Коэффициент искажения синусоидальности напряжения;
Коэффициент n-ой гармонической составляющей напряжения (n изменяется от 2 до 50);
Коэффициент m-ой интергармонической составляющей напряжения (m изменяется от 1 до 49);
Длительность и глубина провала напряжения;
Длительность прерывания напряжения;
Длительность и коэффициент временного перенапряжения;
Кратковременная и длительная дозы фликера.

Параметр	Значение
Хранение результатов измерений
Статистические характеристики ПКЭ за 1 сутки	не менее 3 мес
Статистические характеристики ПКЭ за 7 суток	не менее 1 года
Параметры напряжения с временем измерения 10 с	не менее 9 суток
Параметры напряжения с временем измерения 1 мин	не менее 9 суток
Параметры напряжения с временем измерения 10 мин	не менее 9 суток
Параметры напряжения с временем измерения 2 ч	не менее 30 суток
Параметры провалов и временных перенапряжений	не менее 3000 событий
Схемы подключений
Трехфазная трехпроводная
Трехфазная четырехпроводная
Однофазная двухпроводная
Измерительные входы
Количество входов	3
Количество диапазонов измерений	2
Номинальные среднеквадратические значения фазного/междуфазного напряжения	57,7/100 В и 220/380 В
Интерфейсы передачи данных
RS-232	до 115200 бит/c
RS-485	до 115200 бит/c
Импульсные входы и выходы
Параметры импульсных входов
Количество входов	2
Значение тока в состоянии «включено»	от 6 до 25 мА
Ток в состоянии «выключено»	0,2 мА
Параметры импульсных выходов
Количество выходов	2
Максимальное значение выходного тока в состоянии «замкнуто»	100 мА
Максимальное значение выходного напряжения в состоянии «разомкнуто»	14 В
Протоколы передачи данных
«Ресурс»
Электропитание
Электропитание по дополнительному входу
Диапазон питающих напряжений	от 48 до 700 В (DC)
Электропитание от измерительных цепей напряжения
Диапазон действующих значений фазных напряжений	от 46 до 330 В
Диапазон действующих значений междуфазных напряжений	от 80 до 570 В
Диапазон частоты	от 45 до 57,5 Гц
Потребляемая мощность	не более 10 В·А
Условия эксплуатации
По устойчивости к климатическим воздействиям	группa 4 по ГОСТ 22261–94
Диапазон температуры в рабочих условиях эксплуатации	от минус 20°С до плюс 55°С
Габаритные размеры
Навесной вариант	290×210×55 мм
Масса
Навесной вариант	2,5 кг

1. Прибор - 1 шт.;
2. Кабель нуль-модемный RS-232 - 1 шт.;
3. Руководство по эксплуатации - 1 шт.;
4. Паспорт - 1 шт.;
5. Методика поверки - 1 шт.;
6. Компакт-диск с программным обеспечением - 1 шт.;
