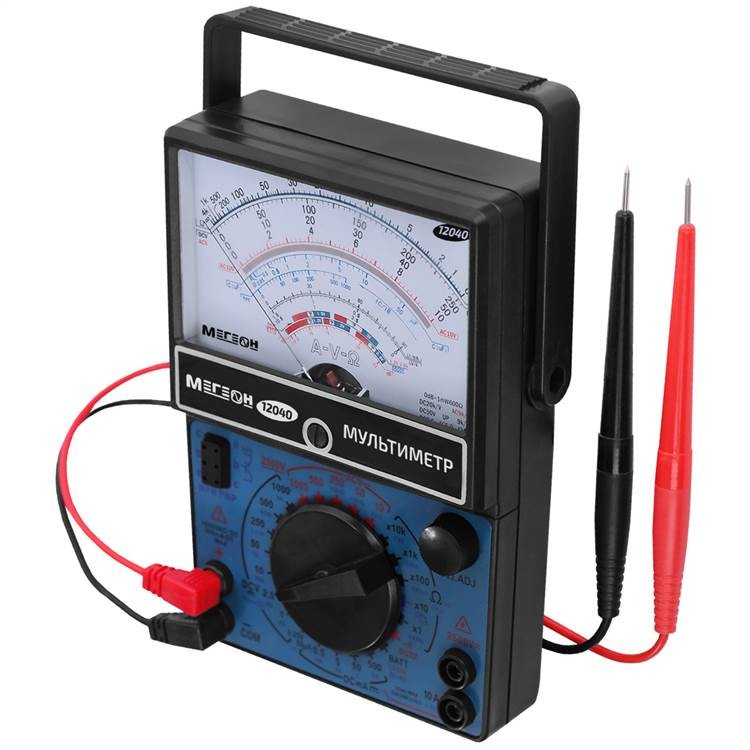

МЕГЕОН 12040 мультиметр

Код: 003007

Описание в PDF

Бренд: МЕГЕОН
Страна бренда: Россия
Гарантия 1 год

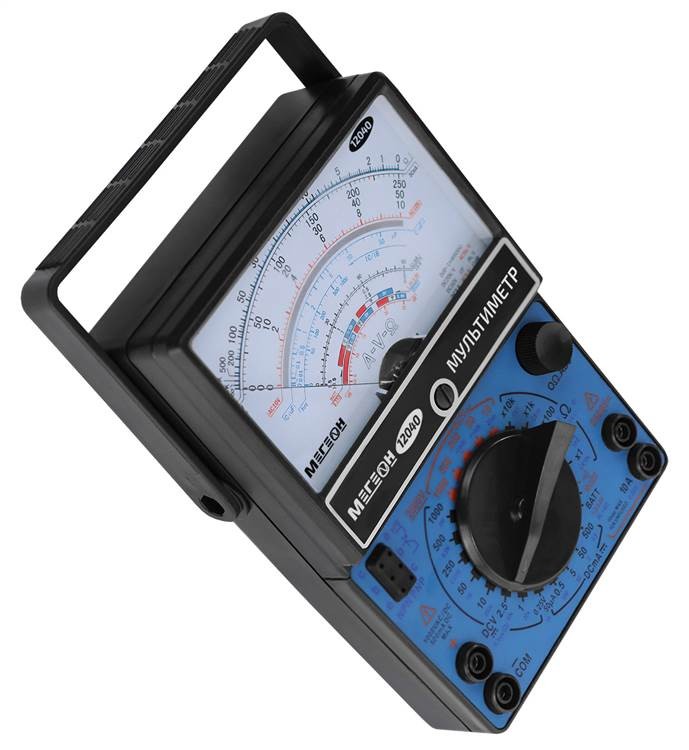

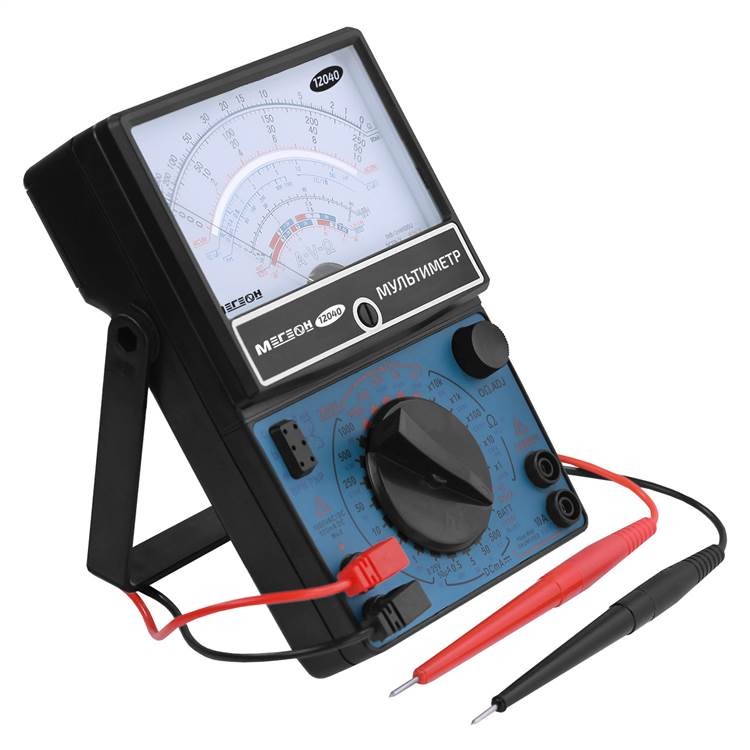

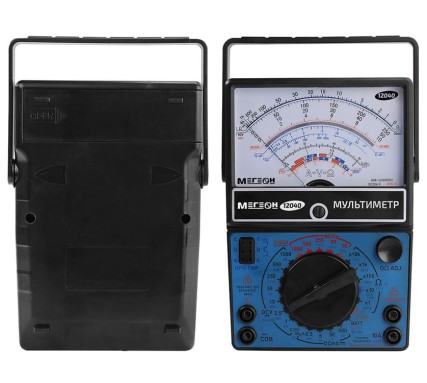

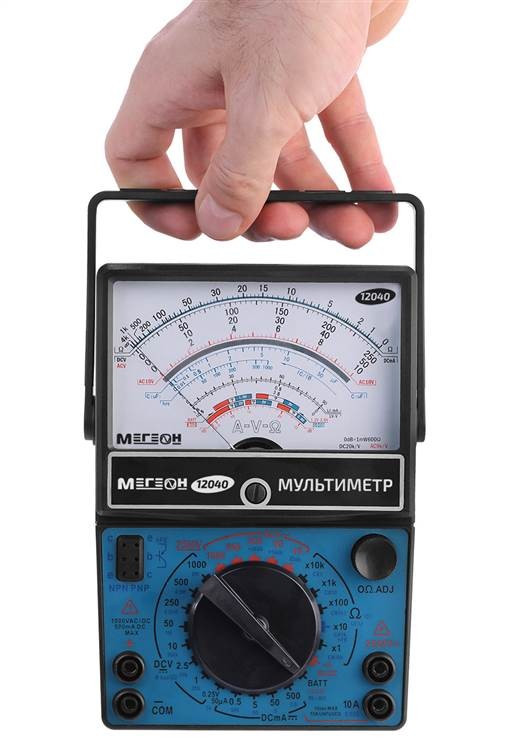

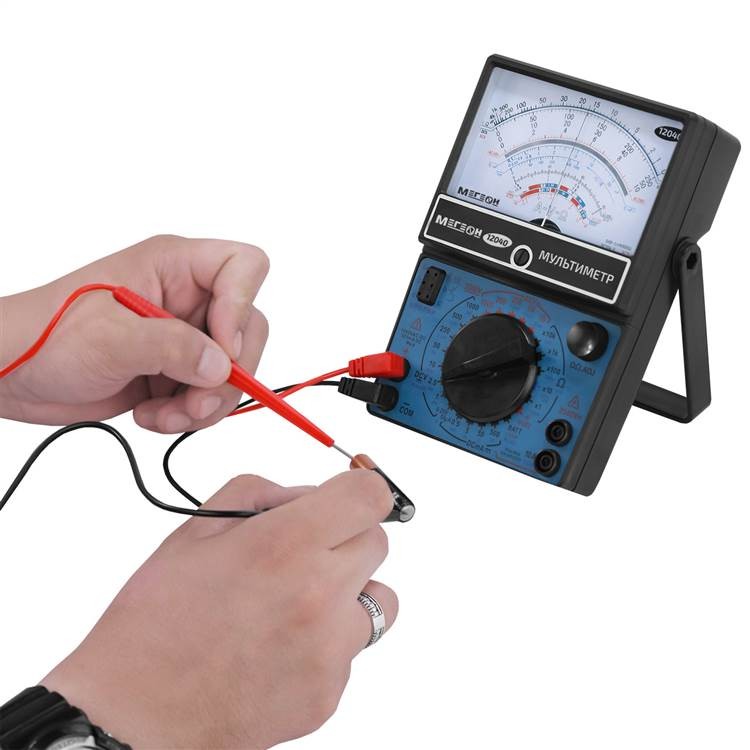

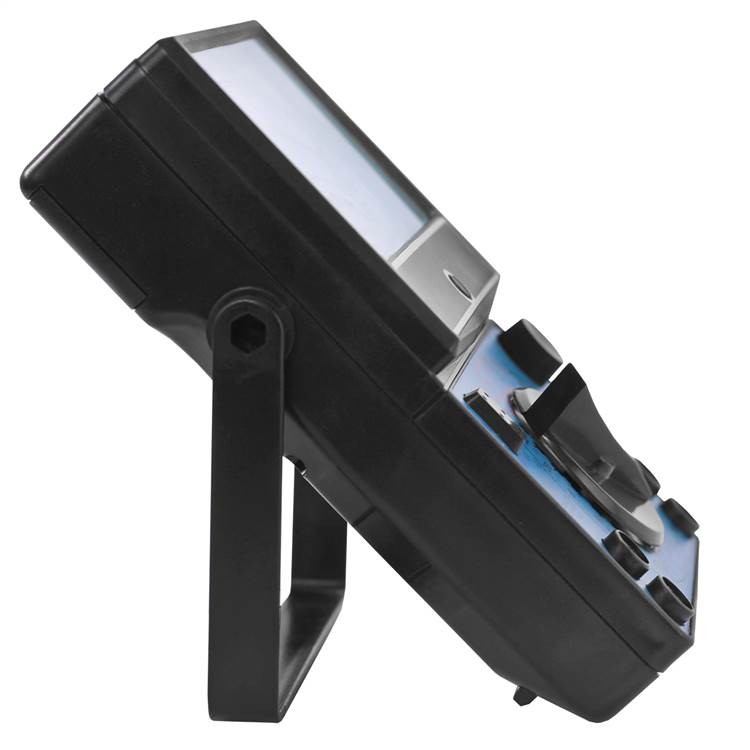

Мультиметр Мегеон 12040 - это современный прибор, предназначенный для измерения различных параметров электрических цепей. Он обладает стрелочным индикатором, который обеспечивает более точную и быструю визуализацию измеряемых значений. Контрастные цветные шкалы на дисплее облегчают восприятие информации и позволяют быстро оценивать результаты измерений.

Важной особенностью данного мультиметра является возможность создания своих собственных диапазонов измерения, что позволяет оптимизировать работу прибора в зависимости от конкретных условий и требований. Прибор способен измерять напряжение до 2500 вольт, что делает его идеальным выбором для профессиональных электриков и других специалистов, работающих с высоким напряжением.

Мультиметр оснащен источником тока, который позволяет проводить измерения в цепях с постоянным током. Также в состав прибора входит магазин сопротивлений, который позволяет осуществлять калибровку прибора и уточнять полученные результаты.

Одним из преимуществ мультиметра Мегеон 12040 является возможность оценки емкости и добротности конденсаторов. Это позволяет использовать его для исследования электронных компонентов и диагностики неисправностей в электронных схемах.

Прибор также оснащен функцией измерения уровня сигнала, что позволяет определять качество и уровень сигнала в различных радиотехнических устройствах. Тестер батареек и аккумуляторов позволяет оценить состояние элементов питания, включая их емкость и уровень заряда.

Особенности:

Стрелочный индикатор
Контрастные цветные шкалы
Возможность создания своих диапазонов
Измерение напряжения до 2500 В
Источник тока
Магазин сопротивлений
Оценка ёмкости и добротности конденсаторов
Измерение уровня сигнала
Тестер батареек и аккумуляторов под нагрузкой
Высокое быстродействие.

Режим измерения	Диапазон	Точность	Разрешение	Положение переключателя	Входное сопротивление
Постоянное напряжение DCV	0...0,25 В	2,5%	5 мВ	DCV 0,25 V	5 кОм
	0…1 В		20 мВ	DCV 1V	20 кОм
	0…2,5 В		50 мВ	DCV 2,5 V	50 кОм
	0…10 В		200 мВ	DCV 10 V	200 кОм
	0…50 В		1 В	DCV 50 V	1 МОм
	0…250 В		5 В	DCV 250 V	2,25 МОм
	0…500 В		10 В	DCV 500 V	4,5 МОм
	0…1000 В		20 В	DCV 1000 V	9 МОм
	0…2500 В	5 %	50 В	DCV 1000 V	22,5 МОм

Режим измерения	Диапазон	Точность	Разрешение	Положение переключателя	Входное сопротивление
Переменное напряжение ACV	0…10 В	5%	200 мВ, мин 0,5 В	АCV 10 V	90 кОм
	0…50 В		1 В	АCV 50 V	450 кОм
	0…250В		5 В	АCV 250 V	2,25 МОм
	0…500 В		10 В	АCV 500 V	4,5 МОм
	0…1000 В		20 В	АCV 1000 V	9 МОм
	0…2500 В		50 В	АCV 1000 V	22,5 МОм

Режим измерения	Диапазон	Точность	Разрешение	Положение переключателя
Постоянный ток DCA	0...50 мкА	2,5%	1 мкА	DCA 50 uA
	0...500 мкА		10 мкА	DCA 0.5 mA
	0...5 мА		100 мкА	DCA 5 mA
	0...50 мА		1 мА	DCA 50 mA
	0...500 мА		10 мА	DCA 500 mA
	0...10 А	5 %	200 мА	DCA 10 A

Режим измерения	Диапазон	Точность	Разрешение	Положение переключателя
Прозвонка BUZZ	< 30 Ом	Не нормируется	Логарифмическая шкала	BUZZ

Режим измерения	Диапазон	Точность	Разрешение	Положение переключателя
Сопротивление	0,2 Ом...1 кОм	10 %	Логарифмическая шкала	х1
	2 Ом...10 кОм			х10
	20 Ом...100 кОм			х100
	200 Ом...1 МОм			х1 к
	2 кОм...10 МОм			х10 к

Режим оценки	Диапазон	Точность	Разрешение	Положение переключателя
Оценка ёмкости и добротности конденсатора	10 нФ ... 50 мкФ	Не нормируется	Логарифмическая шкала	Сх1
	0,1 мкФ ... 500 мкФ			Сх10
	1 мкФ ... 5 мФ			Сх100
	10 мкФ ... 50 мФ			Сх1к
	100 мкФ ... 500 мФ			Сх10к

Режим оценки	Диапазон	Точность	Разрешение	Положение переключателя
Оценка коэффициента передачи транзистора	0 ... 1000	Не нормируется	Логарифмическая шкала	hFE (х10)

Режим	Значение	Точность	Сопротивление нагрузки	Разрешение шкалы	Положение переключателя
Источник тока, фиксированное значение	90 мА	Не нормируется	0 ... 1 Ом	3 мА	х1
	9 мА		0 ... 5 Ом	0,3 мА	х10
	900 мкА		0 ... 100 Ом	30 мкА	х100
	90 мкА		0 ... 1 кОм	3 мкА	х1 к
	65 мкА		0 ... 1 кОм	—-	х10 к

Режим	Диапазон	Точность	Разрешение шкалы	Положение переключателя
Диодный тест	0 ... 1,5 В	Не нормируется	50 мВ	х1, х10, х100, х1к
	0 ... 10,5 В		350 мВ	х10к

Режим	Диапазон	Уровень заряда	Сопротивление нагрузки	Шкала	Положение переключателя
Тест уровня заряда	Батарейки 0 ... 3 В	Заряжен / разряжен	Rн = 8 Ом	Трёхцветная мнемоническая шкала	BATT
Тест уровня заряда	Аккумуляторы 0 ... 3,6 В	Заряжен / разряжен	Rн = 8 Ом	Трёхцветная мнемоническая шкала	BATT

Режим измерения	Диапазон	Точность	Разрешение	Положение переключателя
Уровня сигнала	-10 ... +22 дБ	Не нормируется 0 дБ = 1мВт / 600 Ом	Логарифмическая шкала	АCV 10 V
	4 ... 36 дБ			АCV 50 V
	18 ... 50 дБ			АCV 250 V
	24 ... 56 дБ			АCV 500 V

Режим	Диапазон	Точность	Разрешение шкалы		Положение переключателя
Прямое измерение	0 ... 0,25 В / 0 ... 50 uA	2,5 %	5 мВ / 1 uA		0,25V / 50 uA

Режим	Значение	Точность	Максимальное значение напряжение / ток / мощность	Положение переключателя
Магазин сопротивлений	25 мОм	1,5 %	0,25 В / 10 А / 2,5 Вт (10 сек)	DCA 500 mA
	500 мОм		0,25 В / 0,5 А / 0,1 Вт	DCA 500 mA
	5 Ом		0,25 В / 50 мА / 10 мВт	DCA 50 mA
	50 Ом		0,25 В / 5 мА / 1 мВт	DCA 5 mA
	500 Ом		0,25 В / 500 мкА / 1 мВт	DCA 0.5 mA
	5 кОм		0,25 В / 50 мкА / 1 мВт	0,25 V / 50 uA
	20 кОм		1 В / 50 мкА / 1 мВт	DCV 1V
	50 кОм		2,5 В / 50 мкА / 1 мВт	DCV 2,5 V
	200 кОм		10 В / 50 мкА / 1 мВт	DCV 10 V
	1 МОм		50 В / 50 мкА / 2,5 мВт	DCV 50 V
	2,25 МОм		250 В / 50 мкА / 5 мВт	DCV 250 V
	4,5 МОм		500 В / 50 мкА / 10 мВт	DCV 500 V
	9 МОм		1000 В / 50 мкА / 20 мВт	DCV 1000 V
	22,5 МОм		2500 В / 50 мкА / 50 мВт	DCV 1000 V

Общие характеристики

Параметр	Значение
Питание	1 х 6F22 (Крона) и 1 x LR14 (Тип С)
Условия эксплуатации	Температура 0...50°С Относительная влажность 0 ... 85 %
Условия хранения и транспортировки	Температура -20...60°С Относительная влажность 0 ... 85 %, без выпадения конденсата
Размеры	190 х 120 х 55 мм
Вес	430 г.
