Rigol M301мультиметр цифровой с системой сбора данных и коммутации

Код: 003691

Описание в PDF

Бренд: Rigol
Гарантия 3 года

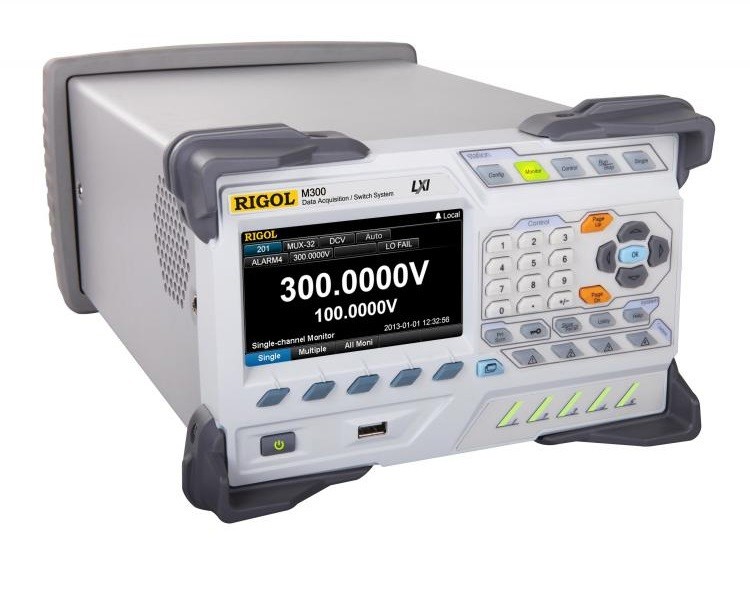

Описание цифровой системы коммутации и сбора данных RIGOL M301

M301 - система сбора данных/коммутации с модульной структурой. Представляет собой комбинацию многофункционального прецизионного мультиметра и многоканального коммутатора. Мультиметр позволяет проводить измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, а коммутатор – переключать каналы и регистрировать измерительные сигналы.

Система Rigol M301 предоставляет универсальные решения для приложений с несколькими сигналами, которые должны быть проверены при тестировании производительности продукта на этапе исследований и разработок, а также производить автоматическое тестирование во время производственного процесса.

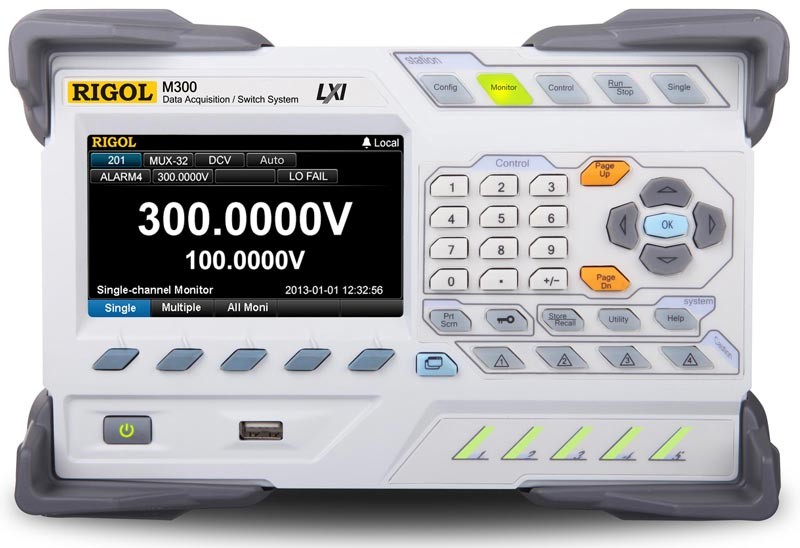

Прибор легко транспортируется и подключается, не требует сложной предварительной настройки. Выполнен в в виде моноблока для настольного размещения (вес 5,7 кг) с цветным 4,3" дисплеем. M301 предназначена для измерений различных электрических параметров электронных компонентов и устройств в лабораторных, сервисных и учебных целях. Прекрасно подойдет для научно – исследовательской деятельности, испытаний в рамках производственной линии, контроля качества.

Особенности и преимущества

Возможность управления системой без подключения к ПК;
Шаговое сканирование с сохранением до 100000 показаний с отметкой времени;
Поддержка до 8 модулей коммутации;
Управление и программирование при помощи SCPI команд;
Математические измерения: среднее, максимум, минимум, СКО;
Интерфейсы GPIB, LAN, USB Device/Host, RS232

Модуль цифрового 6½ разрядного мультиметра

Функция измерения системы сбора данных дополняется 6½-разрядным модулем мультиметра, который поддерживает функции измерения DCV, DCI, ACV, ACI, 2wr, 4wr, цикла, частоты, температуры (термопара, термистор и RTD) и любой датчик.

256 измерительных каналов

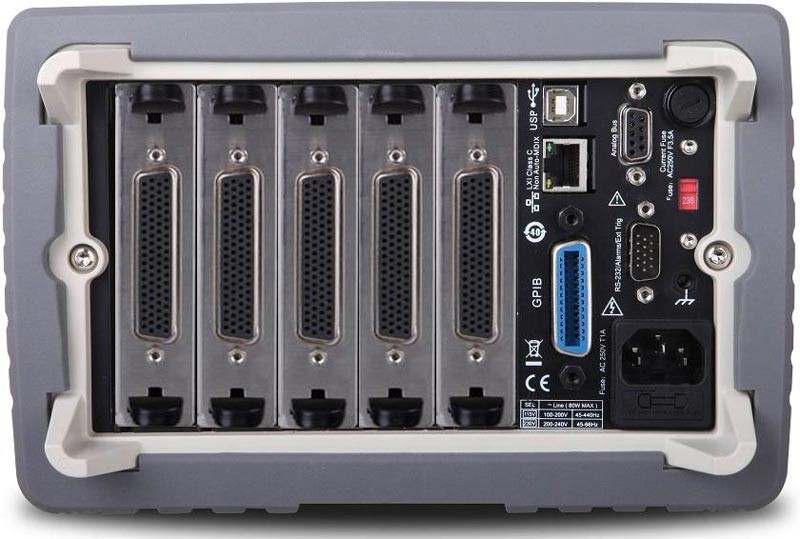

Модули из семейства M300 имеет пять слотов, один слот обычно занимает цифровой мультиметр, а остальные четыре используются для измерительных каналов в соответствии с выбранным модулем, слот может иметь до 64 измерительных каналов, хост может иметь 256 измерительных каналов. При необходимости цифровой мультиметр можно изменить на слот измерительных каналов, расширив таким образом систему до 320 каналов.

8 модульных плат

Поддержка до 8 видов модульных плат, включая различные мультиплексоры, мультиметр, матричный, силовой и многофункциональный коммутаторы.

Многофункциональное ПО Ultra Acquire для обработки данных

Программное обеспечение Ultra Acquire может контролировать до пяти модулей систем сбора данных и дает возможность извлечения информации на ПК посредством различных интерфейсов. Пользователи всегда могут устанавливать ограничения, оповещения и уровни запуска для расширенного мониторинга системы. ПО обеспечивает большие возможности для отображения данных, функцию генерации отчетов одним щелчком мыши и функцию экспорта данных.

Диапазон		Погрешность (1 год) (%Uизм+% от диапазона)
Измерение напряжения постоянного тока
200.000 мВ		0.0040 + 0.0025
2.00000 В		0.0035 + 0.0006
20.0000 В		0.0040 + 0.0005
200.000 В		0.0050 + 0.0006
300.000 В		0.0055 + 0.0010
Диапазон		Испытательное напряжение на нагрузке	Погрешность (1 год) (%Iизм+% от диапазона)
Измерение силы постоянного тока
200.000 мкА		<0,03 В	0.050 + 0.015
2.00000 мА		<0,25 В	0.050 + 0.003
20.0000 мА		<0,07 В	0.050 + 0.015
200.000 мА		<0,7 В	0.050 + 0.003
1.00000 А		<0,12 В	0.100 + 0.020
Диапазон		Частота измерения	Погрешность (1 год) (%Uизм+% от диапазона)
Измерение напряжения переменного тока (среднеквадратическое значение)
200.000 мВ		3 Гц -5 Гц	1.00 + 0.04
		5 Гц -10 Гц	0.35 + 0.04
		10 Гц -20 кГц	0.06 + 0.04
		20 кГц -50 кГц	0.12 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
2.00000 В		3 Гц -5 Гц	1.00 + 0.03
		5 Гц -10 Гц	0.35 + 0.03
		10 Гц -20 кГц	0.06 + 0.03
		20 кГц -50 кГц	0.12 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
20.0000 В		3 Гц -5 Гц	1.00 + 0.04
		5 Гц -10 Гц	0.35 + 0.04
		10 Гц -20 кГц	0.08 + 0.04
		20 кГц -50 кГц	0.15 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
200.000 В		3 Гц -5 Гц	1.00 + 0.03
		5 Гц -10 Гц	0.35 + 0.03
		10 Гц -20 кГц	0.08 + 0.03
		20 кГц -50 кГц	0.12 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
300.000 В		3 Гц -5 Гц	1.00 + 0.03
		5 Гц -10 Гц	0.35 + 0.03
		10 Гц -20 кГц	0.08 + 0.03
		20 кГц -50 кГц	0.15 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
Диапазон		Частота измерения	Погрешность (1 год) (%Iизм+% от диапазона)
Измерение силы переменного тока (среднеквадратическое значение)
200.0000 мкА		3 Гц-5 Гц	1.10 + 0.06
		5 Гц-10 Гц	0.35 + 0.06
		10 Гц-5 кГц	0.15 + 0.06
		5 кГц-10 кГц	0.35 + 0.70
2.000000 мА		3 Гц-5 Гц	1.00 + 0.04
		5 Гц-10 Гц	0.30 + 0.04
		10 Гц-5 кГц	0.12 + 0.04
		5 кГц-10 кГц	0.20 + 0.25
20.00000 мА		3 Гц-5 Гц	1.10 + 0.06
		5 Гц-10 Гц	0.35 + 0.06
		10 Гц-5 кГц	0.15 + 0.06
		5 кГц-10 кГц	0.35 + 0.70
200.0000 мА		3 Гц-5 Гц	1.00 + 0.04
		5 Гц-10 Гц	0.30 + 0.04
		10 Гц-5 кГц	0.10 + 0.04
		5 кГц-10 кГц	0.20 + 0.25
1.000000 А		3 Гц-5 Гц	1.10 + 0.06
		5 Гц-10 Гц	0.35 + 0.06
		10 Гц-5 кГц	0.15 + 0.06
		5 кГц-10 кГц	0.35 + 0.70
Диапазон		Тестовый ток	Погрешность (1 год) (%Rизм+% от диапазона)
Измерение сопротивления (2-х и 4-х проводная схема)
200.0000 Ом		1 мА	0.010+ 0.004
2.000000 кОм		1 мА	0.010 + 0.001
20.00000 кОм		100 мкА	0.010 + 0.001
200.0000 кОм		10 мкА	0.010 + 0.001
1.000000 МОм		2 мкА	0.012 + 0.001
10.00000 МОм		200 нА	0.040 + 0.001
100.0000 МОм		200 нА \|\| 10 МОм	0.800 + 0.010
Диапазон		Частотный диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
Измерение частоты и периода
200 мВ - 300 В		3 Гц -5 Гц	0.07
		5 Гц -10 Гц	0.04
		10 Гц -40 Гц	0.02
		40 Гц -300 кГц	0.007
		200 кГц -1 МГц	0.007
Тип пробника		Диапазон	Погрешность (1 год)
Измерение температуры
Платиновое сопротивление RTD	α = 0.00385	-200 °С ~ 600 °С	0.16 °С
	α = 0.00389	-200 °С ~ 600 °С	0.17 °С
	α = 0.00391	-200 °С ~ 600 °С	0.14 °С
	α = 0.00392	-200 °С ~ 600 °С	0.15 °С
Термосопротивление	2,2 кОм	-40 °С ~ 150 °С	0.08 °С
	3 кОм	-40 °С ~ 150 °С	0.08 °С
	5 кОм	-40 °С ~ 150 °С	0.08 °С
	10 кОм	-40 °С ~ 150 °С	0.08 °С
	30 кОм	-40 °С ~ 150 °С	0.08 °С
Термопара B		-0 °С ~ 1820 °С	0.76 °С
Термопара E		-270 °С ~ 1000 °С	0.5 °С
Термопара J		-210 °С ~ 1200 °С	0.5 °С
Термопара K		-270 °С ~ 1372 °С	0.5 °С
Термопара N		-270 °С ~ 1300 °С	0.5 °С
Термопара R		-50 °С ~ 1768.1 °С	0.5 °С
Термопара S		-50 °С ~ 1768.1 °С	0.6 °С
Термопара T		-270 °С ~ 400 °С	0.5 °С

Технические характеристики базового блока M300:

Параметр	Значение
Разрешение дисплея базового блока	6½ разряда
Количество слотов для подключения дополнительных модулей	5
Количество типов модулей измерения, коммутации, управления и сбора данных	10
Измерение иcтинных среднеквадратических значений (TrueСКЗ)	Есть
Максимальное количество каналов	230
Функция сканирования	Есть (с максимальной скоростью 500 каналов/сек)
Функция сбора данных	Есть
Возможность соединения двух устройств M300	Есть
Возможность подключения	Внешнего цифрового мультиметра
Наблюдение	В реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации
Дистанционное управление	При помощи SCPI команд
Интерфейсы	GPIB, LAN, USB Device/Host, RS232C
Дисплей	Цветной ЖК, 4,3" (480 x 232)
Габаритные размеры	107,0×231,6×290,5 мм
Вес	3,2 кг

1. Базовый блок - 1 шт.;
2. Шнур питания - 1 шт.;
3. Кабель USB - 1 шт.;
4. Интерфейсный кабель MIX-Separator - 1 шт.;
5. Предохранитель - 4 шт.;
6. CD диск с ПО Ultra Acquire и руководством по эксплуатации - 1 шт.;
7. Краткое руководство по эксплуатации (анг.) - 1 шт.;
8. Модуль измерительный MC3065 - 1 шт.;
