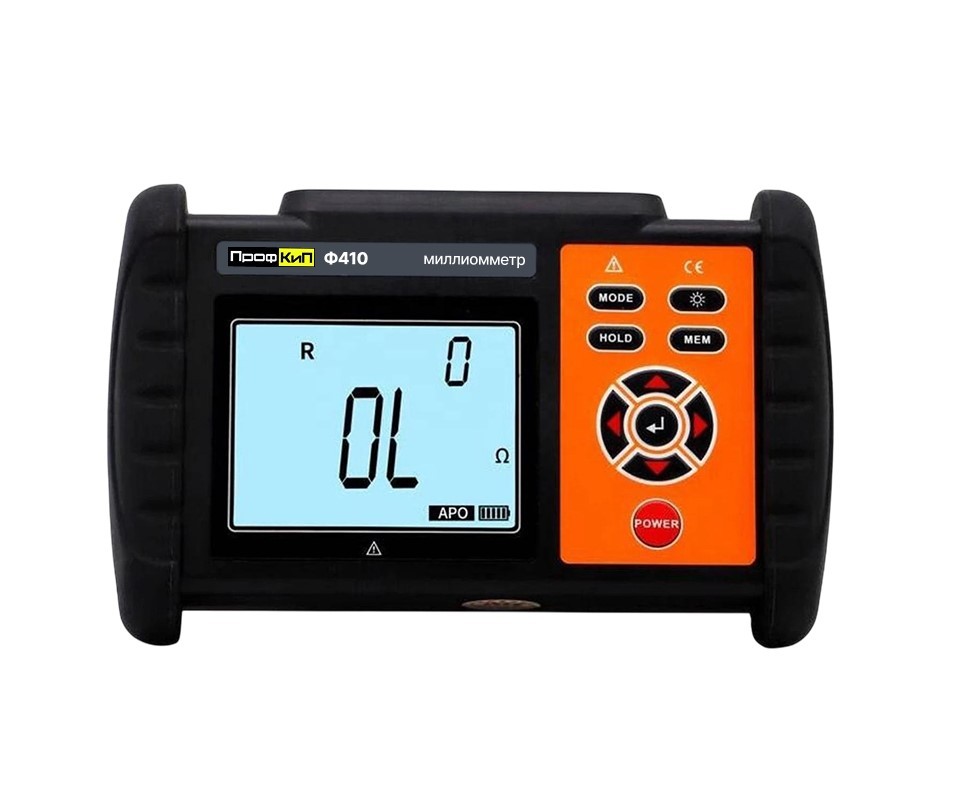

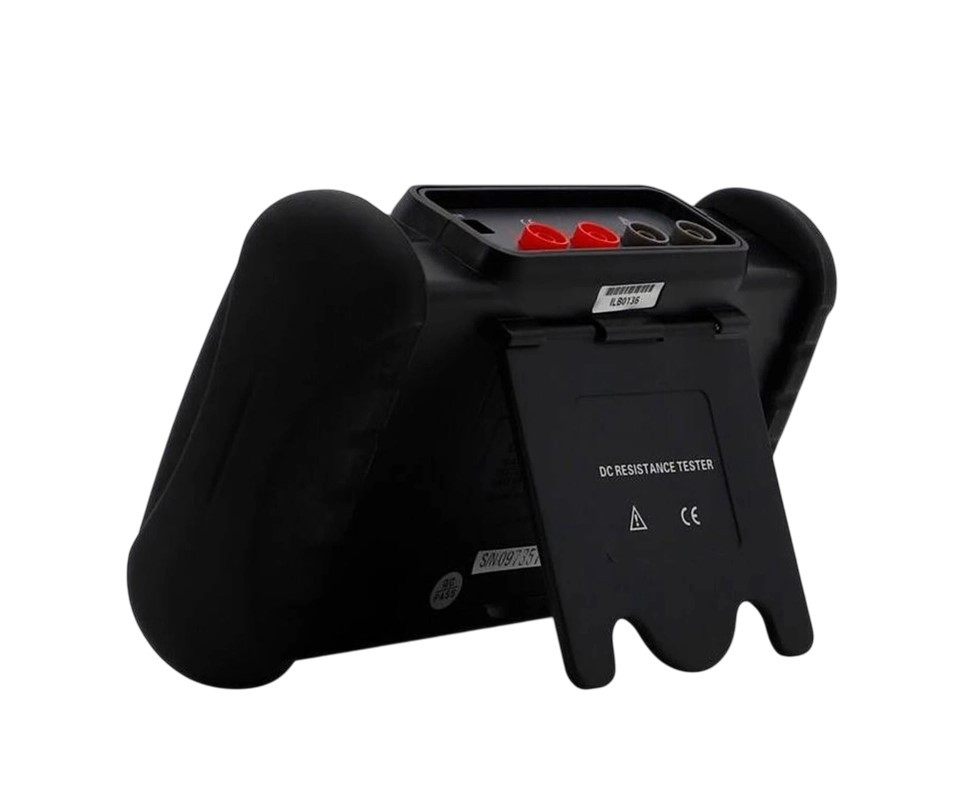

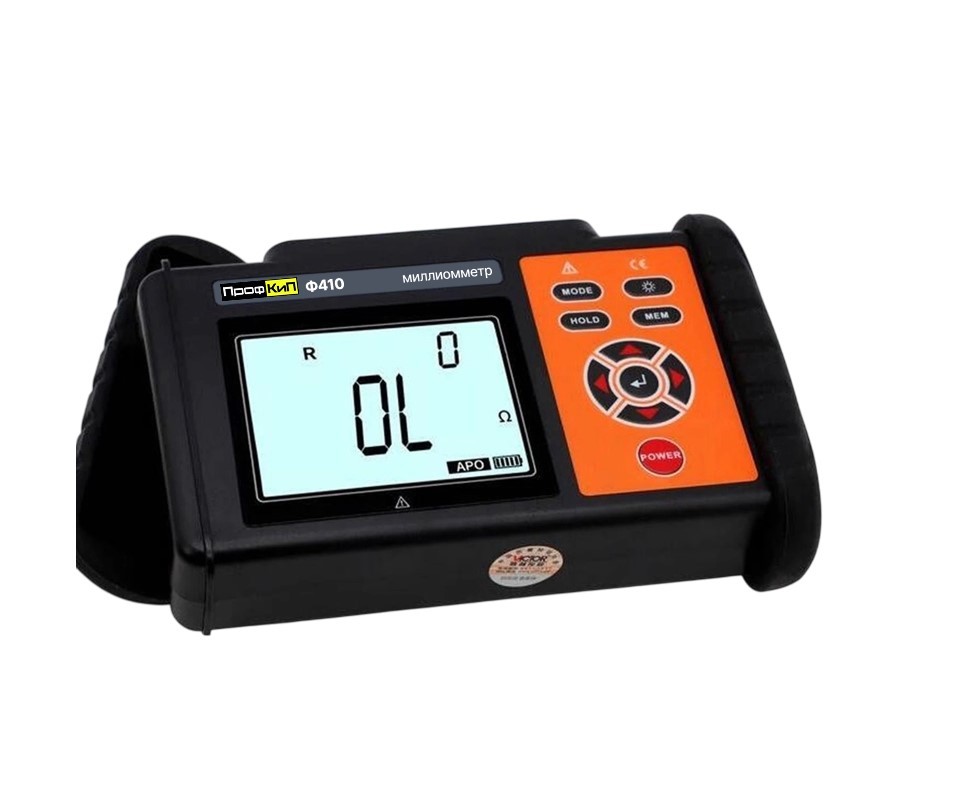

ПрофКиП Ф410 миллиомметр цифровой переносной

Код: 025764

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 95729-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение миллиомметра переносного цифрового ПрофКиП Ф410

Миллиомметры переносные ПрофКиП Ф410 предназначены для измерения сопротивления постоянному току. Приборы оснащены жидкокристаллическими дисплеями для индикации результатов измерений. Миллиомметры отличает мобильность и длительное время работы при питании от встроенных аккумуляторов. Возможность проведения измерений сопротивления по четырёх зажимной схеме. Миллиомметры применяются для оперативного контроля параметров электро- и радио цепей при ремонте, настройке и испытаниях электро- и радиотехнических устройств и систем, оснащения мастерских, предприятий и организаций.

Особенности и преимущества миллиомметра переносного цифрового ПрофКиП Ф410

Диапазон измерения сопротивления: 0,01 мОм - 30 кОм ( 7 пределов )
Максимальное разрешение 0,01 мОм
Четырехпроводная схема измерения
Полная автономность
Подстветка дисплея
Фиксация и удержание на дисплее результата измерений
Индикатор степени заряда аккумулятора
Индикация перегрузки
Интерфейс
micro USB
Сохранение результатов измерений в памяти (до 500 значений)

Принцип действия миллиомметра переносного цифрового ПрофКиП Ф410

Принцип действия миллиомметров основан на измерении падения напряжения на исследуемом объекте при протекании через него постоянного тока фиксированной величины с помощью аналого-цифрового преобразователя. В дальнейшем микроконтроллер миллиомметра производит перерасчёт данных о силе тока и падении напряжения в величину сопротивления. Управление режимами работы и отображение информации на дисплее осуществляется с помощью встроенного микроконтроллера.

Метрологические характеристики миллиомметра переносного цифрового ПрофКиП Ф410
Модель	Предел измерений	Разрешение	Предел допускаемой основной погрешности
Ф410	100 мОм	0,01 мОм	± (1,0 х 10^-2 Rизм + 10r)
	1000 мОм	0,1 мОм	± (0,2 х 10^-2 Rизм + 5r)
	10 Ом	0,001 Ом
	100 Ом	0,01 Ом
	1000 Ом	0,1 Ом
	10 кОм	0,001 кОм
	30 кОм	0,01 кОм
R_изм – измеренное значение сопротивления постоянного тока, Ом (мОм, кОм)
r – разрешение на текущем пределе измерений, Ом (мОм, кОм)
Основные технические данные миллиомметра переносного цифрового ПрофКиП Ф410
Дисплей основной		5 разрядный цифровой семи сегментный. Высота числовых знаков 30 мм
		Максимальные показания 11 000
Частота обновления информации		3 измерения в секунду
Схема измерения		Четырёх проводная с компенсацией сопротивления соединительных проводов.
Максимальный ток в замкнутой измерительной цепи		Не более 1,2 А на пределе 100 мОм;
Напряжение на измерительных зажимах		Не более 4 В
Нормальная температура эксплуатации		18…28°С (291…301К)
		При относительной влажности не более 80%
Рабочая температура эксплуатации		0…40°С (273…313К)
		При относительной влажности не более 80%
Предельная высота эксплуатации над уровнем моря		Не более 2 000 метров
Температурный коэффициент		0,2 от допускаемой основной погрешности на каждый ºC за диапазоном нормальной температуры эксплуатации
Температура хранения		10…50°С (283…323К)
		При относительной влажности не более 60%
		С полностью заряженным аккумулятором!
Питание		3,7 В
		Литиевый аккумулятор ёмкостью 2 000 мА/ч
Габаритные размеры корпуса		187×119×50 мм (длина, ширина, высота)
Масса, не более		0,5 кг с аккумулятором и измерительными кабелями.
