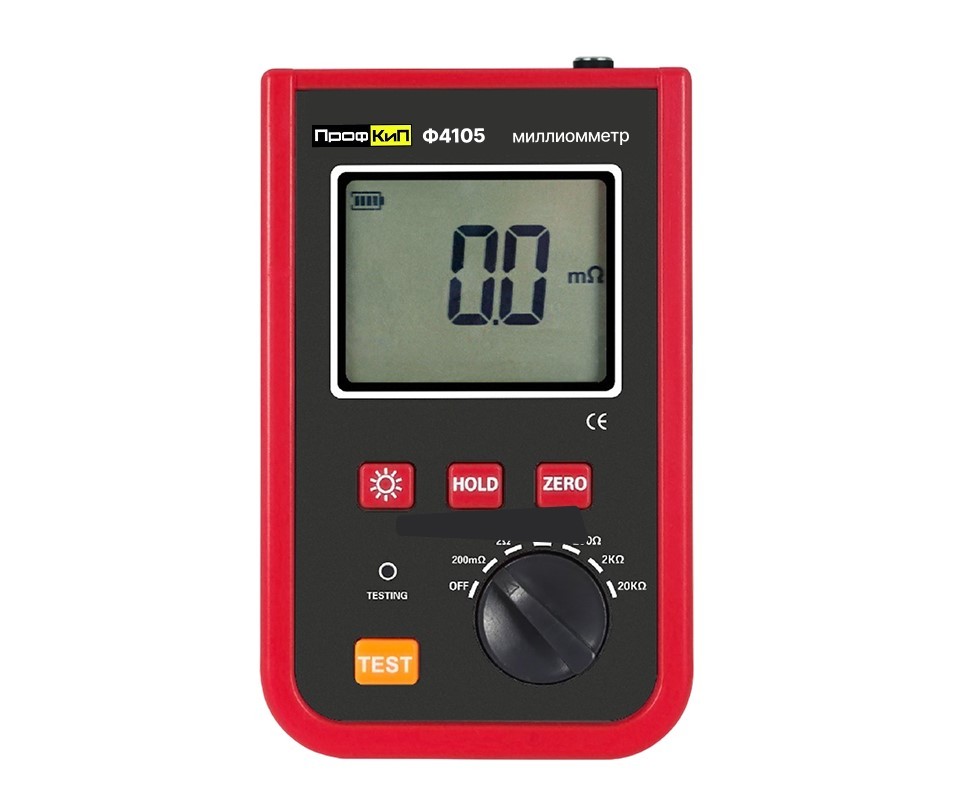

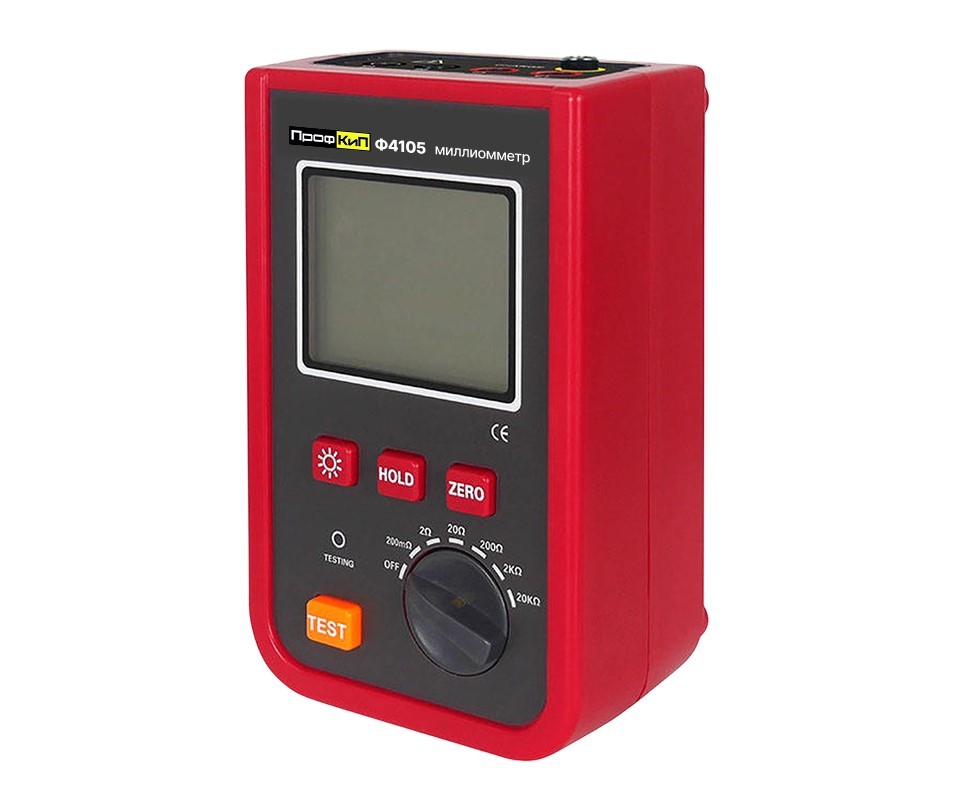

ПрофКиП Ф4105 микромиллиомметр цифровой переносной

Код: 025769

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 95729-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение миллиомметра переносного цифрового ПрофКиП Ф4105

Миллиомметры переносные ПрофКиП Ф4105 предназначены для измерения сопротивления постоянному току. Приборы оснащены жидкокристаллическими дисплеями для индикации результатов измерений. Миллиомметры представляют собой компактные переносные цифровые измери-тельные приборы общего назначения. Особенностью миллиомметра переносного. ПрофКиП Ф4105 являются незначительные масса - габаритные показатели, а также возможность измерения сопротивления по четырёх зажимной схеме. Миллиомметры применяются для оперативного контроля параметров электро- и радио цепей при ремонте, настройке и испытаниях электро- и радиотехнических устройств и систем, оснащения мастерских, предприятий и организаций.

Особенности и преимущества миллиомметра переносного цифрового ПрофКиП Ф4105

Диапазон измерения сопротивления: 20 мОм - 20 кОм (6 пределов)
Максимальное разрешение 0,1 мОм

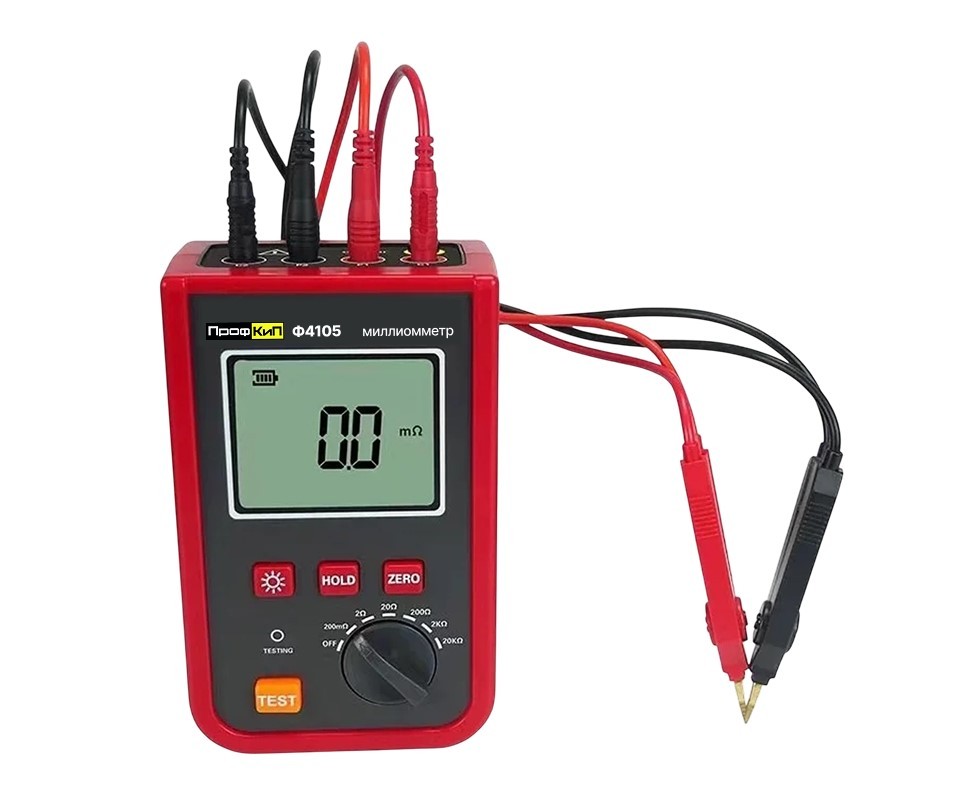

Четырехпроводная схема измерения
Полная автономность
Подсветка дисплея
Индикатор степени заряда аккумулятора
Индикация перегрузки на выбранном пределе измерений
Запись и чтение результатов измерений в ячейки памяти (до 200 значений)

Принцип действия миллиомметра переносного цифрового ПрофКиП Ф4105

Принцип действия миллиомметров основан на измерении падения напряжения на исследуемом объекте при протекании через него постоянного тока фиксированной величины с помощью аналого-цифрового преобразователя. В дальнейшем микроконтроллер миллиомметра производит перерасчёт данных о силе тока и падении напряжения в величину сопротивления. Управление режимами работы и отображение информации на дисплее осуществляется с помощью встроенного микроконтроллера.

Метрологические характеристики миллиомметра переносного цифрового ПрофКиП Ф4105
Модель	Предел измерений	Разрешение	Предел допускаемой основной погрешности
Ф4105	200 мОм*	0,1 мОм	± (0,2 х 10^-2 Rизм + 20r)*
	2 Ом	0,001 Ом	± (0,2 х 10^-2 Rизм + 15r)
	20 Ом	0,01 Ом	± (0,1 х 10^-2 Rизм + 12r)
	200 Ом	0,1 Ом
	2 кОм	0,001 кОм
	20 кОм	0,01 кОм
* Минимальное, измеряемое с нормированной точностью сопротивление на пределе 200 мОм – не менее 20 мОм
R_изм – измеренное значение сопротивления постоянного тока, Ом (мОм, кОм)
разрешение на текущем пределе измерений, Ом (мОм, кОм)
Основные технические данные миллиомметра переносного цифрового ПрофКиП Ф4105
Дисплей основной		4 разрядный цифровой семи сегментный. Высота числовых знаков 20 мм
		Максимальные показания 2010
Частота обновления информации		2 измерения в секунду
Схема измерения		Четырёх проводная с компенсацией сопротивления соединительных проводов.
Максимальный ток в замкнутой измерительной цепи		Не более 1,4 А на пределе 200 мОм и 2 Ом
Напряжение на измерительных зажимах		Не более 2,5 В
Нормальная температура эксплуатации		18…28°С (291…301К)
		При относительной влажности не более 80%
Рабочая температура эксплуатации		0…40°С (273…313К)
		При относительной влажности не более 80%
Предельная высота эксплуатации над уровнем моря		Не более 2 000 метров
Температурный коэффициент		0,1 от допускаемой основной погрешности на каждый ºC за диапазоном нормальной температуры эксплуатации
Температура хранения		10…50°С (283…323К)
		При относительной влажности не более 60%
		С полностью заряженным аккумулятором!
Питание		Литий-ионный аккумулятор 7,4 В
		Ёмкостью 2600 мА/ч
Габаритные размеры корпуса		159×100×66 мм (длина, ширина, высота)
Масса, не более		0,46 кг с аккумулятором
