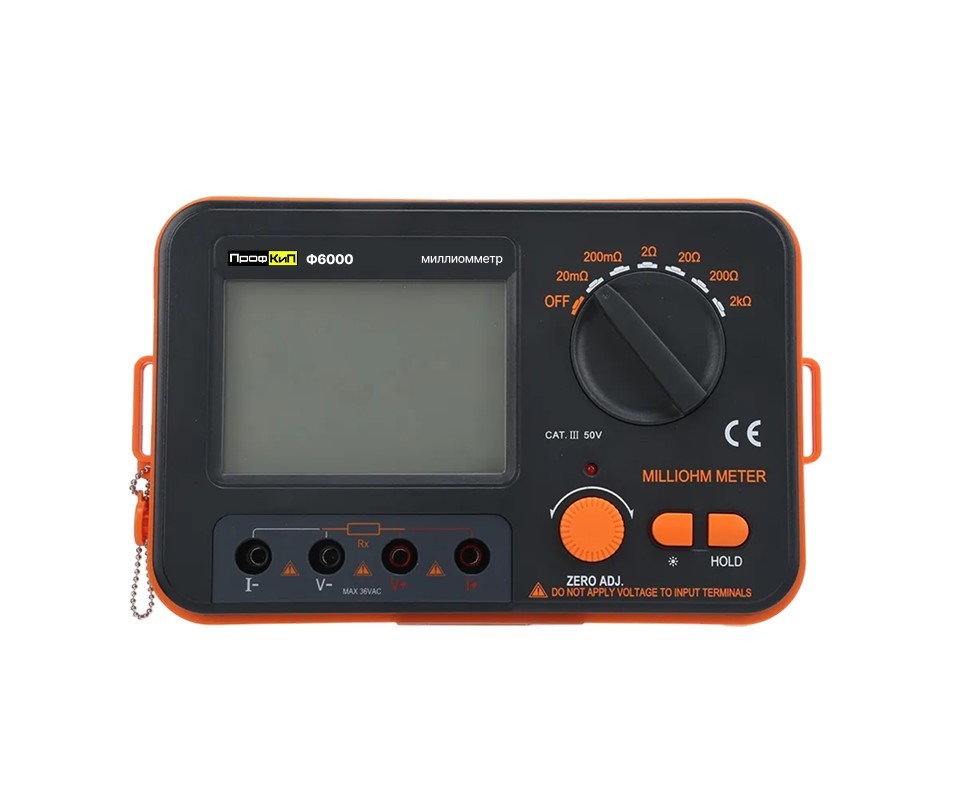

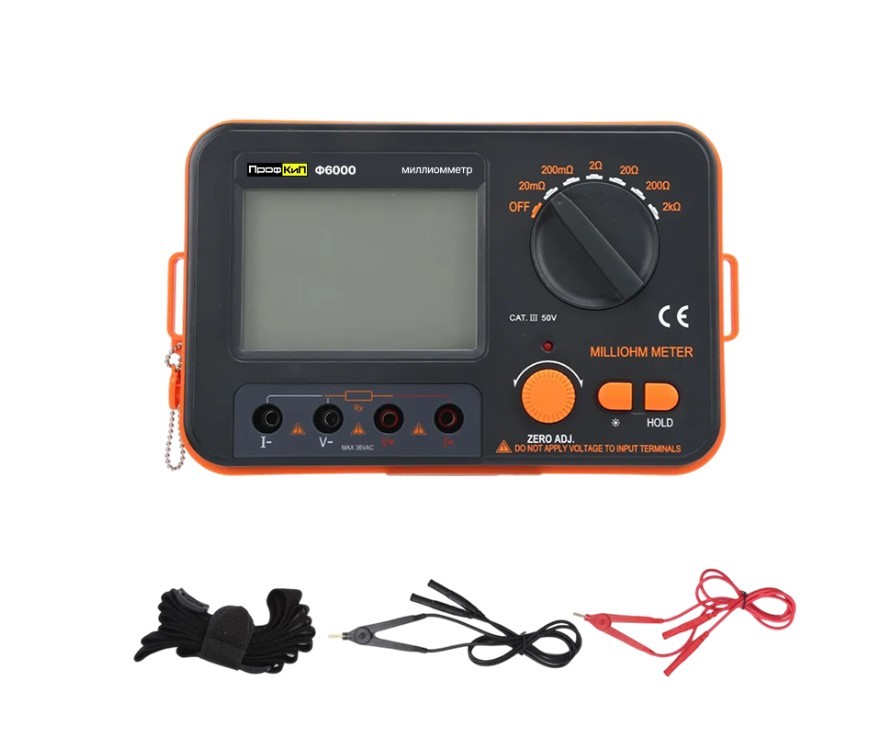

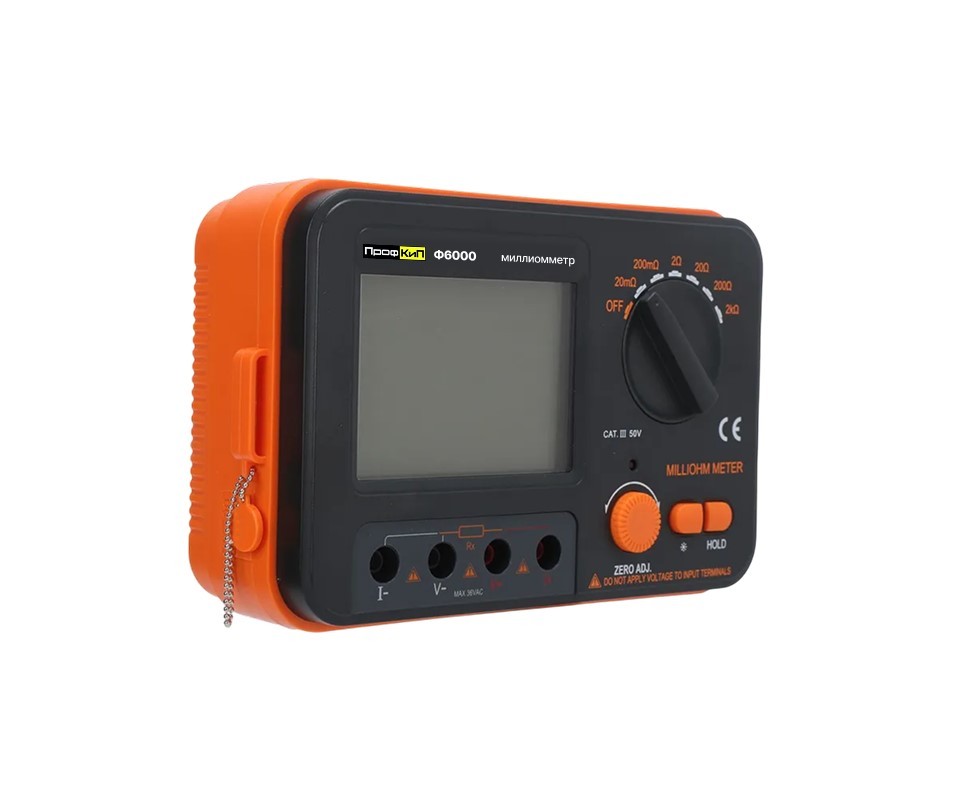

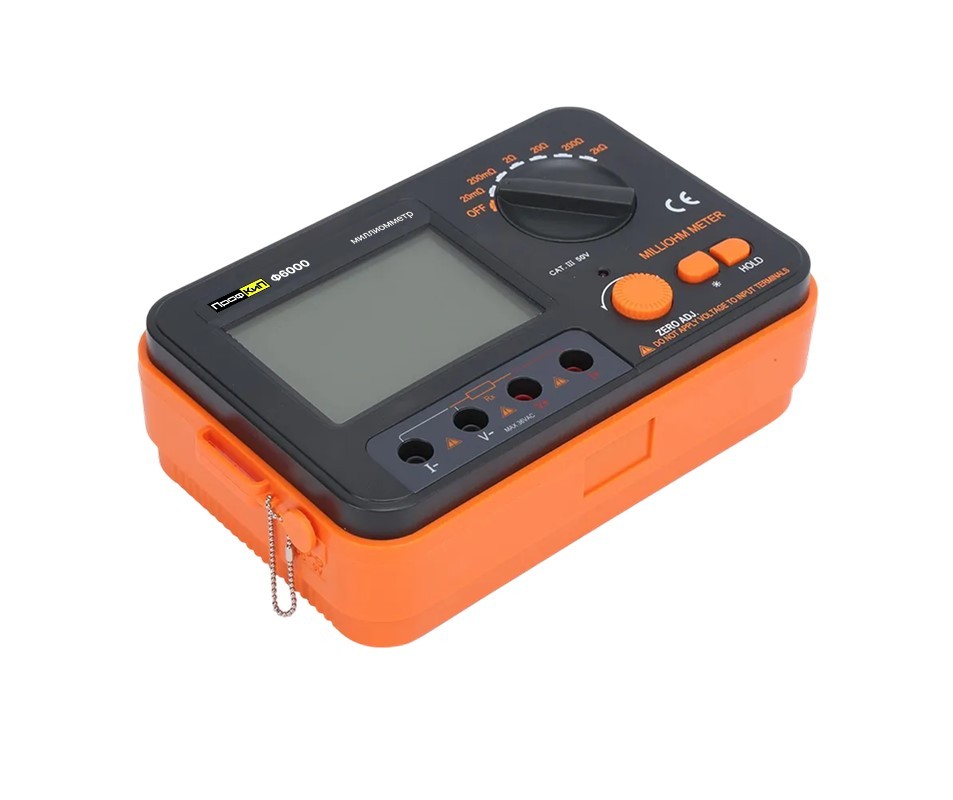

ПрофКиП Ф6000 микромиллиомметр цифровой переносной

Код: 025774

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 95729-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение миллиомметра переносного цифрового ПрофКиП Ф6000

Миллиомметры переносные ПрофКиП Ф6000 предназначены для измерения сопротивления постоянному току. Миллиомметры представляют собой компактные переносные цифровые измерительные приборы общего назначения. Особенностью миллиомметра переносного ПрофКиП Ф6000 являются незначительные масса - габаритные показатели, а также возможность измерения сопротивления по четырёх зажимной схеме и возможность работы от внешнего блока питания напряжением 9 В. Миллиомметры применяются для оперативного контроля параметров электро- и радио цепей при ремонте, настройке и испытаниях электро- и радиотехнических устройств и систем, оснащения мастерских, предприятий и организаций

Особенности и преимущества миллиомметра переносного цифрового ПрофКиП Ф6000

Диапазон измерения сопротивления: 0,01 мОм - 2кОм (6 пределов)
Максимальное разрешение 0,01 мОм
Четырехпроводная схема измерения
Полная автономность
Подстветка дисплея
Индикатор степени заряда аккумулятора
Индикация перегрузки на выбранном пределе измерений
Автоматическое отключения питания

Принцип действия миллиомметра переносного цифрового ПрофКиП Ф6000

Принцип действия прибора основан на измерении падения напряжения на исследуемом сопротивлении при протекании через измерительную цепь постоянного тока фиксированного значения. При работе по четырёхпроводной схеме измеряется напряжение не на выводах источника тока, а непосредственно на выводах исследуемого сопротивления. При этом падение напряжения на сопротивлении на паре проводов, которые подводят калиброванный ток к исследуемому объекту не влияет на результат измерения.

Метрологические характеристики миллиомметра переносного цифрового ПрофКиП Ф6000
Модель	Предел измерений	Разрешение	Предел допускаемой основной погрешности
Ф6000	20 мОм	0,01 мОм	± (1,5 х 10^-2 Rизм + 3r)
	200 мОм	0,1 мОм
	2 Ом	0,001 Ом	± (0,2 х 10^-2 Rизм + 5r)
	20 Ом	0,01 Ом
	200 Ом	0,1 Ом
	2 кОм	0,001 кОм
R_изм – измеренное значение сопротивления постоянного тока, Ом (мОм, кОм)
r – разрешение на текущем пределе измерений, Ом (мОм, кОм)
Основные технические данные миллиомметра переносного цифрового ПрофКиП Ф6000
Дисплей основной		4 разрядный цифровой семи сегментный. Высота числовых знаков 30мм.
		Максимальные показания 1999
Частота обновления информации		3 измерения в секунду
Схема измерения		Четырёх проводная с компенсацией сопротивления соединительных проводов.
Максимальный ток в замкнутой измерительной цепи		Не более 0,11 А на пределе 20 мОм
Напряжение на измерительных зажимах		Не более 5 В
Нормальная температура эксплуатации		18…28°С (291…301К)
		При относительной влажности не более 80%
Рабочая температура эксплуатации		0…40°С (273…313К)
		При относительной влажности не более 80%
Предельная высота эксплуатации над уровнем моря		Не более 2 000 метров
Температурный коэффициент		0,1 от допускаемой основной погрешности на каждый ºC за диапазоном нормальной температуры эксплуатации
Температура хранения		10…50°С (283…323К)
		При относительной влажности не более 60%
		С полностью заряженным аккумулятором!
Питание		9В

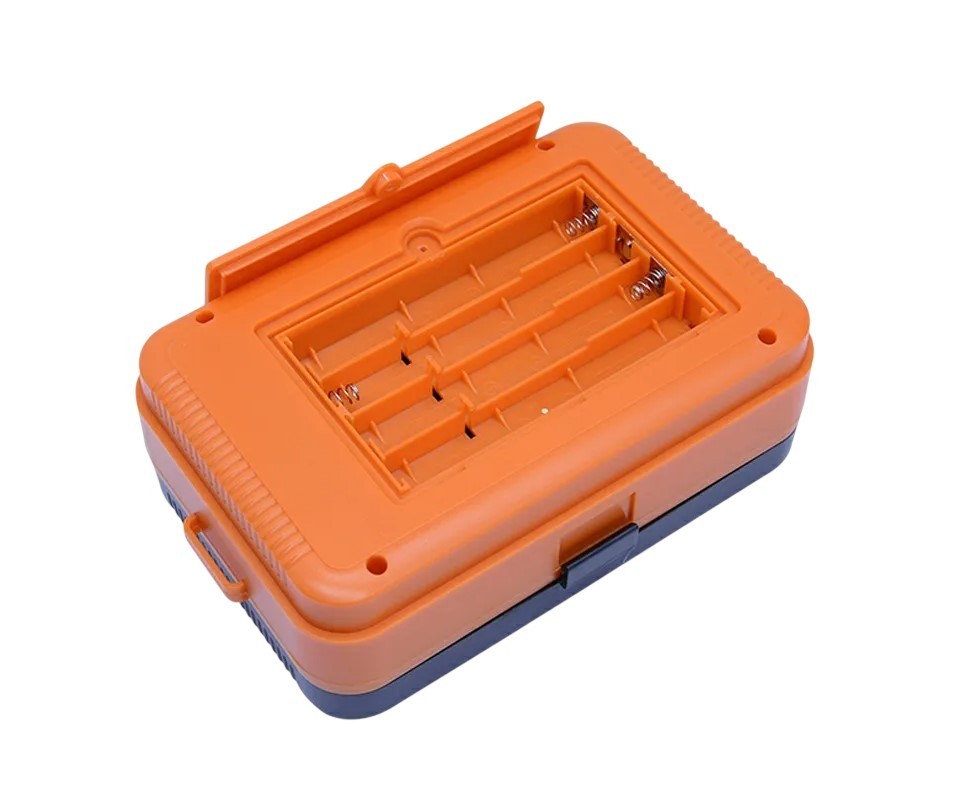

		Гальванические элементы 1,5 В типа АА 6 штук
Габаритные размеры корпуса		175×116×63 мм (длина, ширина, высота)
Масса, не более		0,58 кг с элементами питания
