ПрофКиП ИДО-08 индикатор дефектов обмоток электрических машин

Код: 028283

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Гарантия 1 год

Назначение индикатора дефектов обмоток электрических машин ПрофКиП ИДО-08

Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-08 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

междувитковых замыканий;
последовательности чередования фаз обмоток трехфазных двигателей и источников их питания
междувитковых замыканий в катушках, уложенных в пазы обрыва фазы;
неправильного соединения фаз в трехфазных обмотках;
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины с номинальным напряжением обмотки от 0 до 500 В. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).

Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-08 украинского производства.

Параметр		Значение
Контролируемые параметры	при проверках трёхфазной обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз	коэффициент несимметрии фазных токов, Кн
	при проверке катушек, уложенных в пазы, на наличие межвитковых замыканий	ток в проверяемой катушке
	при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками	сопротивление изоляции, Rи
Контролируемый диапазон Кн		0...99 %
Контролируемый диапазон Rи		0...500 МОм
Величина Кн при замыкании одного витка в фазе, не менее		10 %
Выходное постоянное напряжение при измерении Rи		1000 ± 100 В
Индикация		светодиодная и светодиодная алфавитно-цифровая
Питание		автономное или от внешнего блока питания
Напряжение питания		4 (-1,0 + 0,2) В
Потребляемая мощность, не более		4 Вт
Габаритные размеры, мм		205 × 80 × 50 мм
Масса, не более		0,4 кг

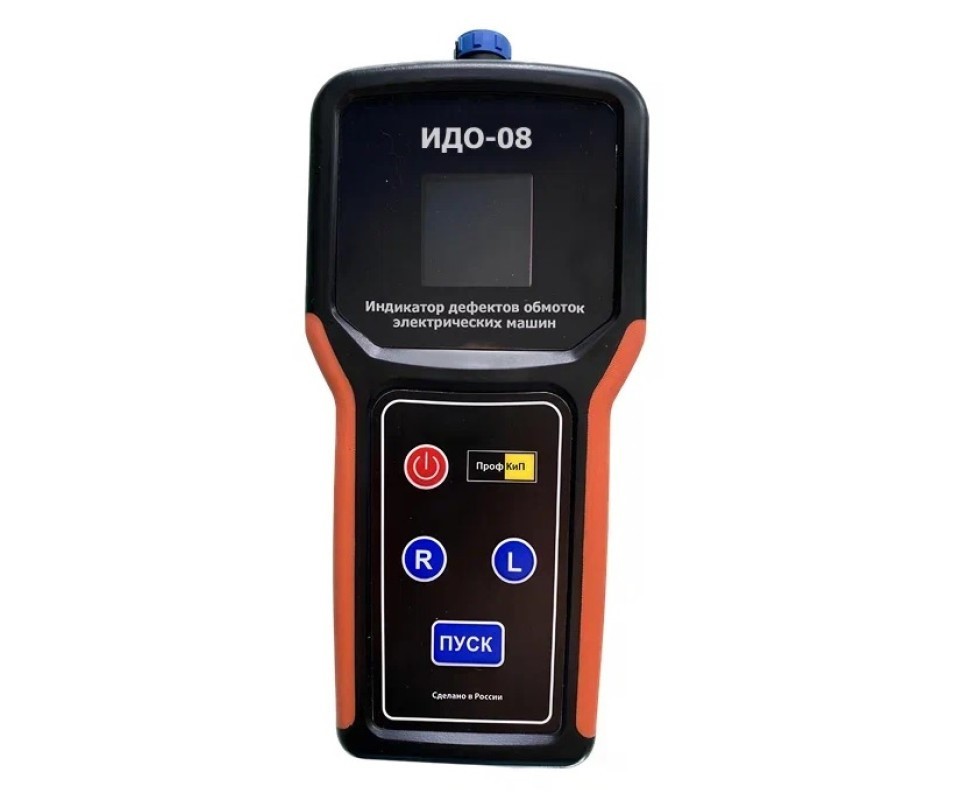

1. Индикатор дефектов обмоток электрических машин (ПрофКиП ИДО-08) – 1 шт.;

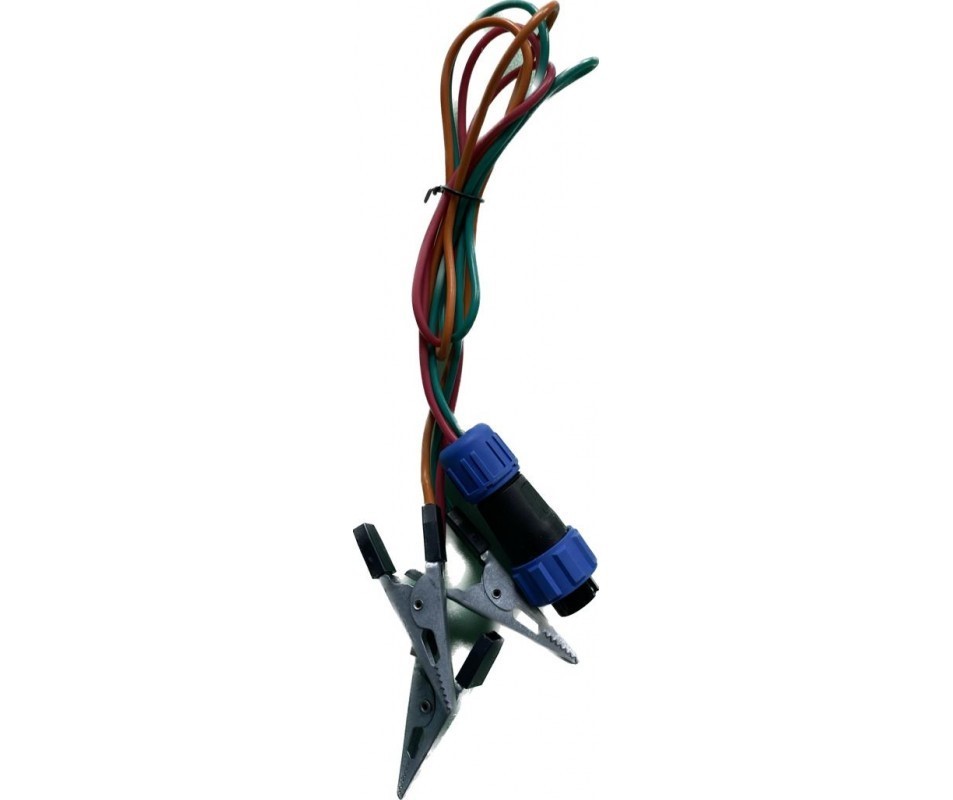

2. Кабель соединительный – 1 шт.;

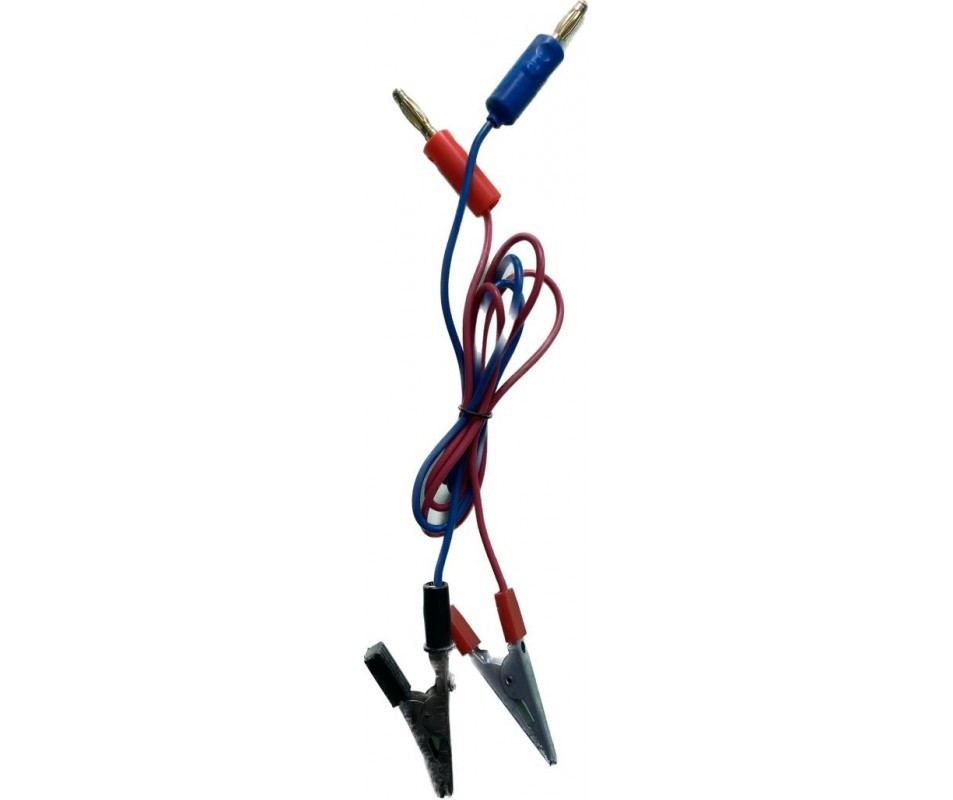

3. Провод соединительный – 2 шт.;

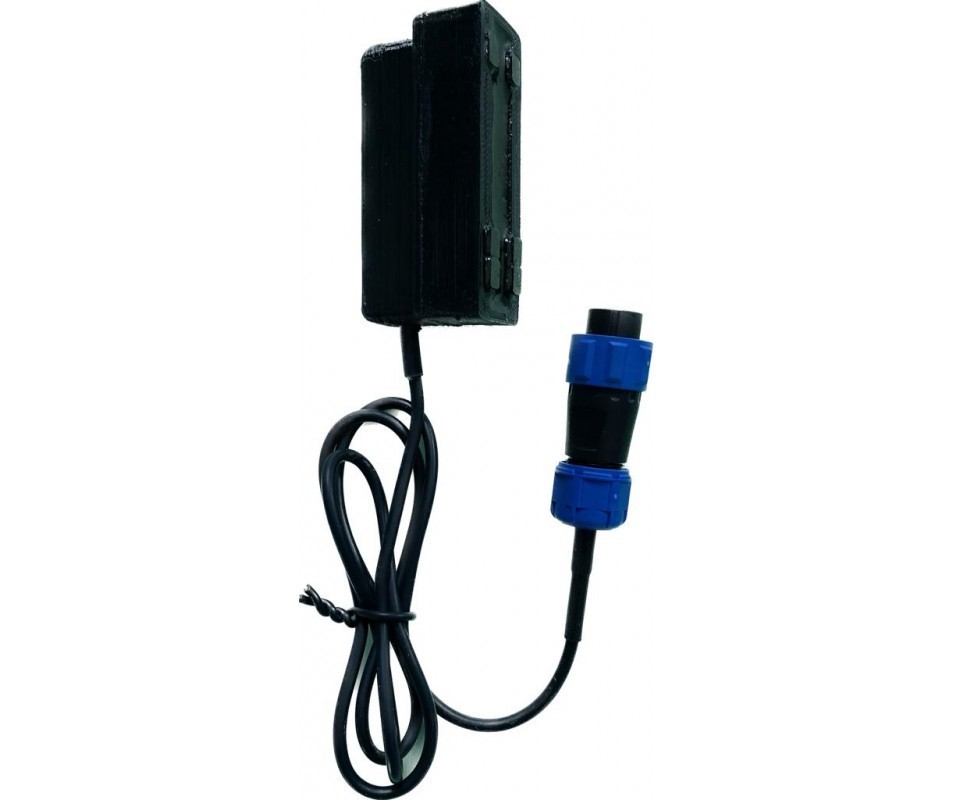

4. Датчик индукционный – 1 шт.;

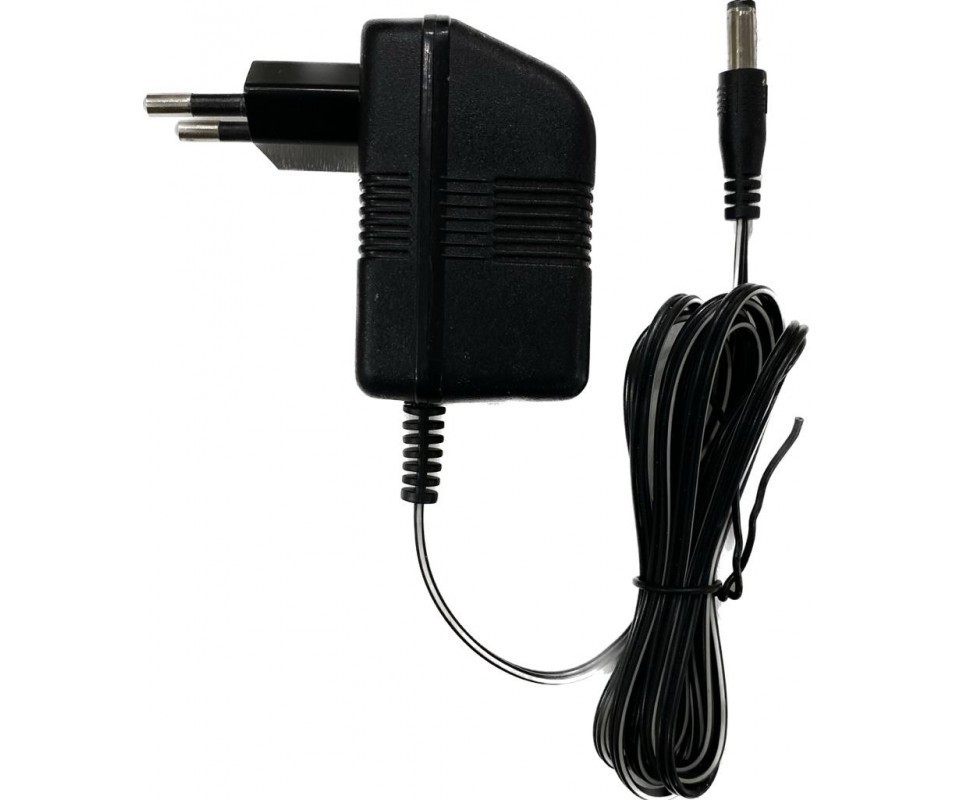

5. Блок питания 5В – 1 шт.;
6. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.;
7. Руководство по эксплуатации – 1 шт.
