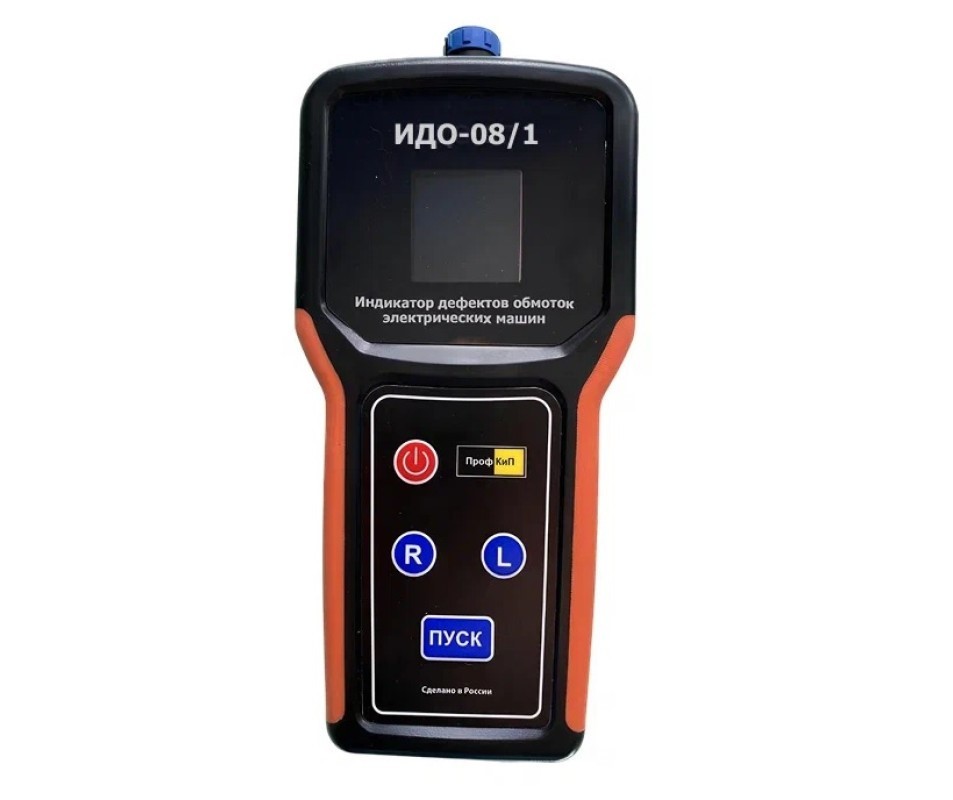

ПрофКиП ИДО-08/1 индикатор дефектов обмоток электрических машин

Код: 028284

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Гарантия 1 год

Назначение индикатора дефектов обмоток электрических машин ПрофКиП ИДО-08/1

Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-08/1 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

междувитковых замыканий;
последовательности чередования фаз обмоток трехфазных двигателей и источников их питания;
междувитковых замыканий в катушках, уложенных в пазы обрыва фазы;
неправильного соединения фаз в трехфазных обмотках;
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины с номинальным напряжением обмотки от 500В до 1кВ. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).

Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-08 украинского производства.

Параметр	Значение
Контролируемые параметры
При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз	коэффициент несимметрии фазных токов (Кн)
При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий	ток в проверяемой катушке
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками	сопротивление изоляции (Rи)
Контролируемый диапазон Кн, %	0 - 99
Контролируемый порог Rи, МОм	0,5
Выходное постоянное напряжение при измерении Rи, В	1000 ±10
Величина Кн при замыкании одного витка в фазе, %, не менее	10
Общие характеристики
Питание	автономное или от внешнего блока питания
Напряжение питания внешнего источника, В	5±1
Напряжение питания встроенного аккумулятора, В	3,7
Емкость, мАч	3400
Рабочее положение	произвольное
Автоотключение	5 минут
Индикация	цифровая (OLED дисплей)
Габаритные размеры, мм	215 х 110 х 35
Масса (не более), кг	0,35

1. Индикатор дефектов обмоток электрических машин (ПрофКиП ИДО-08/1) – 1 шт.;

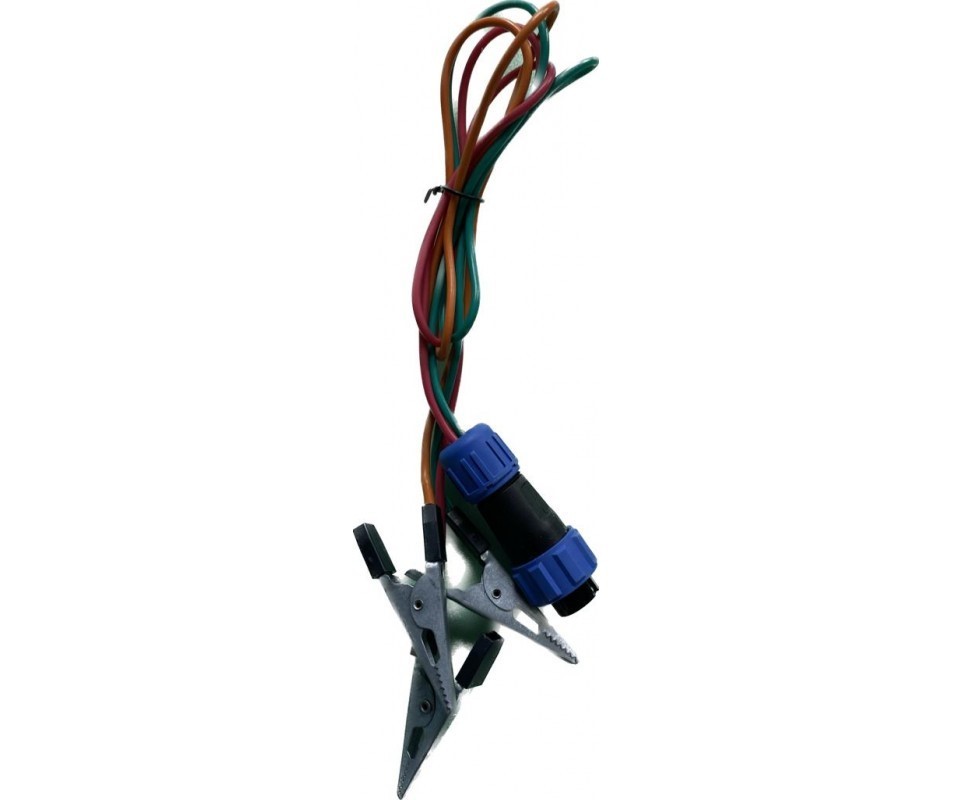

2. Кабель соединительный – 1 шт.;

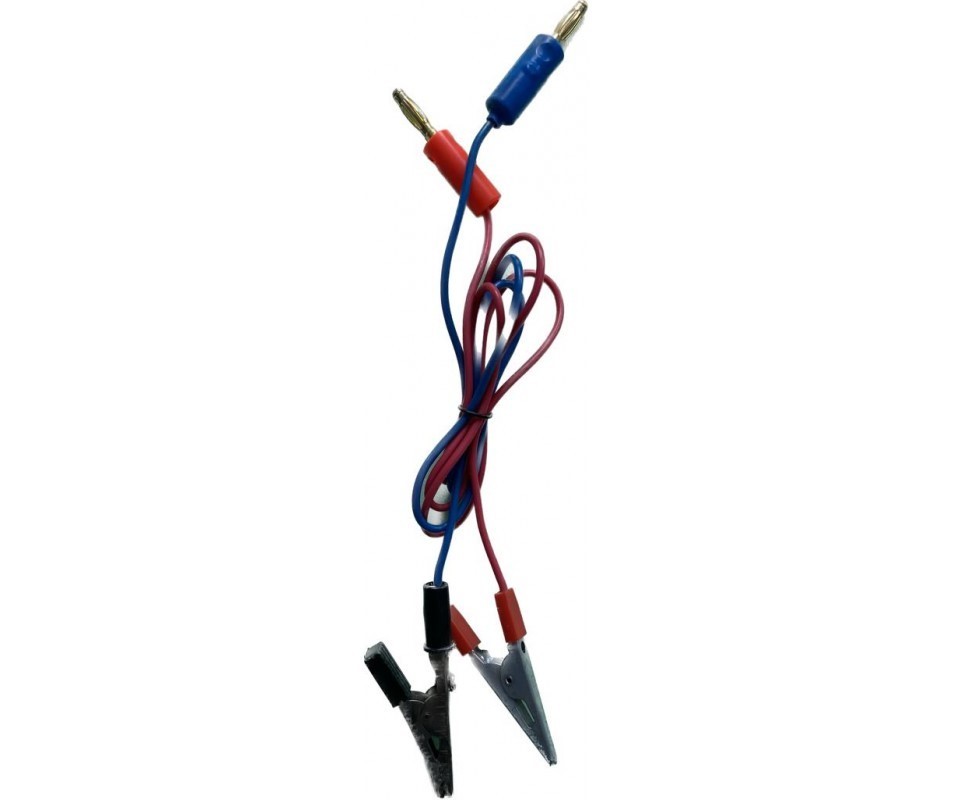

3. Провод соединительный – 2 шт.;

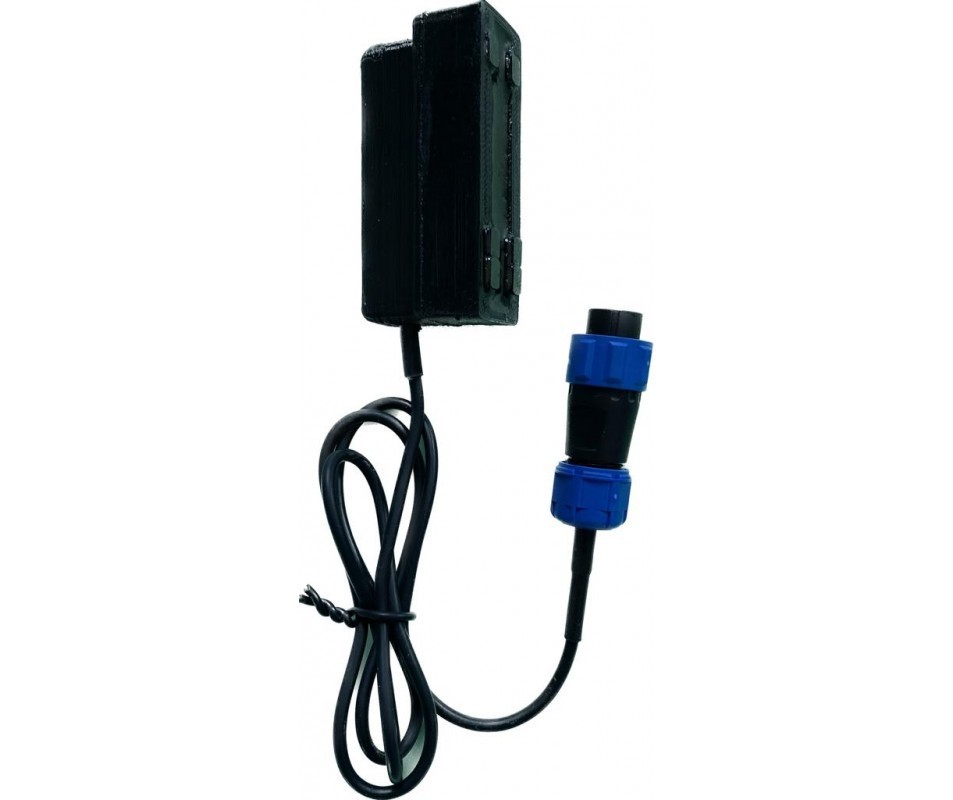

4. Датчик индукционный – 1 шт.;

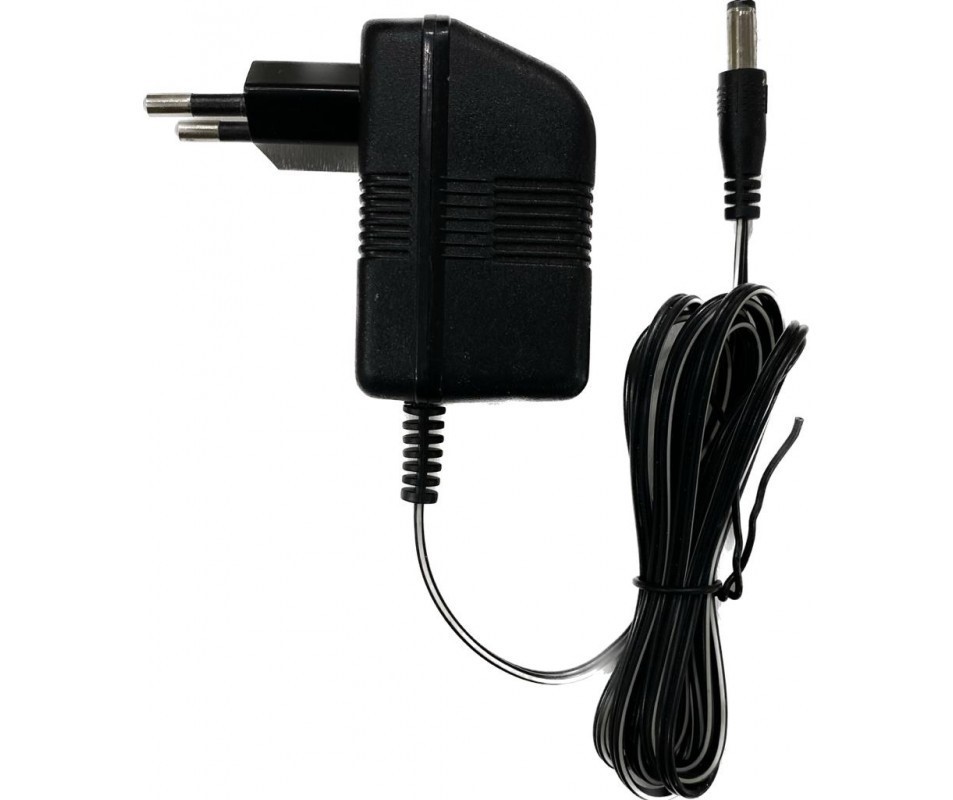

5. Блок питания 5В – 1 шт.;
6. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.;
7. Руководство по эксплуатации – 1 шт.
