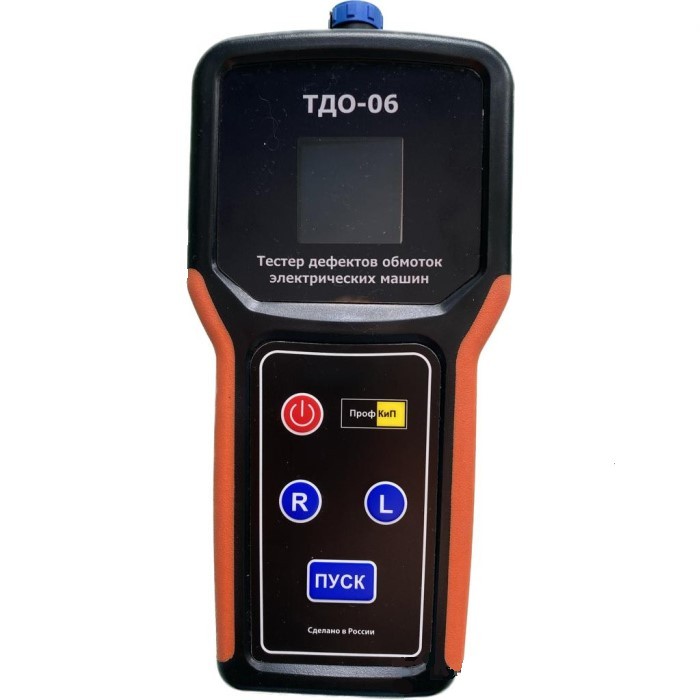

Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:
Тестер дефектов обмоток электрических машин ТДО-06 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:
- междувитковых замыканий;
- обрыва фазы;
- неправильного соединения фаз;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Основными потребителями тестеров являются предприятия, эксплуатирующие электрические машины напряжением до 1000 В. Климатическое исполнение–УХЛ 3.1 по ГОСТ 15150 (температура воздуха -10 ... +40°С). Основные особенности и отличия приборов серии ПрофКиП ТДО.
Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт). Приборы серии ТДО в настоящее время проходят испытания для внесения в Государственный реестр средств измерения.
Принцип работытестера дефектов обмоток электрических машин ПрофКиП ТДО-06:
Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).
