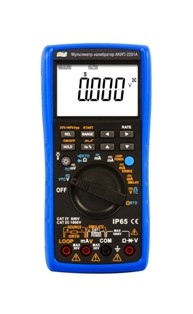

АКИП-2201А мультиметр-калибратор

Код: 017954

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 93891-24
Межповерочный интервал 12 месяцев
Гарантия 1 год

Мультиметр-калибратор АКИП-2201A - это компактный и универсальный инструмент, который объединяет в себе функции мультиметра и устройства для калибровки сигналов. Этот прибор обладает базовой точностью в ±0,2%, благодаря чему обеспечивает высокую точность проводимых измерений. Он способен измерять постоянное напряжение до 1000 вольт и переменное до ~750 вольт, постоянный и переменный ток до 600 ампер, сопротивление, частоту, а также ряд других параметров.

Прибор поддерживает измерение переменного напряжения с использованием фильтрации, что положительно влияет на точность полученных данных. Кроме того, АКИП-2201A может использоваться для генерации различных сигналов, включая постоянное напряжение (до 10В), постоянный ток (до 30мА), сопротивление, частоту и другие. Это делает его идеальным выбором для калибровки и тестирования различных устройств и систем. Прибор также оснащен функцией автоматической компенсации холодной стороны термопары, которая упрощает процесс измерения и улучшает точность получаемых данных.

Мультиметр-калибратор АКИП-2201A оборудован большим 4-разрядным дисплеем, который обеспечивает быстрый и удобный просмотр показаний. Измерения проводятся со скоростью до трех в секунду, что идеально подходит для работы в режиме реального времени. Прибор работает от батареек, и индикатор заряда позволяет контролировать их состояние. Также устройство оборудовано функцией автоматического отключения, что помогает сохранить заряд батареек и продлить срок их службы.

В нашем магазине вы можете купить Мультиметр-калибратор АКИП-2201А и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности мультиметра-калибратора АКИП-2201А:

«2 в 1»: малогабаритный комбинированный прибор: мультиметр и калибратор петли (имитатор сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
базовая погрешность ± 0,2 %;
измерительные функции: постоянное (до 1000 В) и переменное напряжение (до ~750 В) , постоянный и переменный ток (до 600 А мА), сопротивление, частота, коэффициент заполнения, термопара (Cu50), термосопротивление (Pt100 / Pt1000), прозвонка, тест диодов, автоматическая компенсация холодной стороны термопары;
поддержка режима измерения переменного напряжения / ACV с фильтрацией (VCF);
выходные функции: постоянное напряжение (до 10 В), постоянный ток (до 30 мА), сопротивление, частота, термопара, термосопротивление, калибратор петли тока с внешним источником (XMT), автоматическая компенсация холодной стороны термопары;
большой 4-х разрядный индикатор (3 измерений в секунду);
батарейное питание, индикатор заряда батарей;
функция автоматического отключения питания.

Режим "Измеритель"
Предел	Диапазон измерений	Разрешение (К)	Абсолютная погрешность
Постоянное напряжение, DCV
60 мВ	от - 60,00 мВ до + 60,00 мВ	0,01 мВ	± (0,002 × Uх + 4К)
600 мВ	от - 600,0 мВ до + 600,0 мВ	0,1 мВ
6 В	от - 6,000 В до + 6,000 В	0,001 В
60 В	от - 60,00 В до + 60,00 В	0,01 В
600 В	от - 600,0 В до + 600,0 В	0,1 В
1000 В	от - 1000 В до + 1000 В	1 В
Переменное напряжение, ACV (20-1000) Гц
6 В	от 0 В до 6,000 В	0,001 В	± 0,005 × Uх + 4К (для f < 400 Гц) ± 0,05 × Uх + 4К (для f > 400 Гц)
60 В	от 0 В до 60,00 В	0,01 В	± 0,005 × Uх + 4К
600 В	от 0 В до 600,0 В	0,1 В	± 0,005 × Uх + 4К
Переменное напряжение ACV с фильтрацией VCF
600 В	от 0 В до 600,0 В	0,1 В	± 0,05 × Uх + 10К
Сопротивление, R (OHM)
600 Ом	от 0 до 600,0 Ом	0,1 Ом	± 0,002 × Rх + 4К
6 кОм	от 0 до 6,000 кОм	1 Ом
60 кОм	от 0 до 60,00 кОм	0,01 кОм
600 кОм	от 0 до 600,0 кОм	0,1 кОм	± 0,005 × Rх + 4К
6 МОм	от 0 до 6,000 МОм	1 кОм	± 0,01 × Rх + 4К
60 МОм	от 0 до 60,00 МОм	0,01 МОм	± 0,02 × Rх + 4К
Постоянный ток, DCA
60 мА	от - 60,000 мА до + 60,000 мА	0,001 мА	± 0,002 × Iх + 4К
600 мА	от - 600,00 мА до + 600,00 мА	0,01 мА	± 0,002 × Iх + 4К
Переменный ток, ACA (20-1000) Гц
60 мА	от 0 мА до 60,000 мА	0,01 мА	± 0,005 × Iх + 10К
600 мА	от 0 мА до 600,00 мА	0,01 мА	± 0,005 × Iх + 10К
Частота *, F
10 Гц	от 0 до 9,9999 Гц	0,0001 Гц	± 0,002 × Fх + 4К
100 Гц	от 0 до 99,999 Гц	0,001 Гц
1 кГц	от 0 до 999,99 кГц	0,01 Гц
10 кГц	от 0 до 9,9999 кГц	0,0001 кГц
Коэффициент заполнения %
DUTY	10 % ... 90 %	0,1 %	1 %
Тест диодов (p-n)
2 В	-	0,001 В	1 % + 10К
Звуковая прозвонка
600 Ом	-	0,1 Ом	< 50 Ом (пороговое значение)
Измерение температуры с помощью термопар, Tc (погрешность без учета компенсации температуры холодного спая)
R	- 40 … 1760 °C	1 °C	0,5 % + 3К (<=100 °C) 0,5 % + 2 К (>100 °C) 0,5 % + 2 К (<=-100 °C) 0,5 % + 1 К (>-100 °C)
S	- 200 … 1760 °C
B	400 … 1800 °C
K	- 200 … 1350,0 °C
E	- 200 … 700,0 °C
J	- 200 … 950,0 °C
T	- 200 … 400,0 °C
N	- 200 … 1300,0 °C
Измерение температуры с Т / сопротивлением / RTD (погрешность без учета R соединительных проводов). Измерительный ток 1 мА.
PT100	-200…850 °C	1 °C	0,5 % + 3 емр
PT1000	-200…800 °C	1 °C
Cu50	от - 50…+150 °C	0,1 °C
Режим "Источник"
Предел	Диапазон измерений	Разрешение (К)	Абсолютная погрешность
Постоянное напряжение DCV
100 мВ 1	от - 10,00 мВ до +110 мВ	0,01 мВ	± 0,002 × Uх + 4К
1000 мВ 2	от - 100,0 мВ до +1100,0 мВ	0,1 мВ
10 В 3	от - 1,000 В до +11,000 В	0,001 В
Постоянный ток DCI
30 мА 4	от + 0,001 мА до + 33,000 мА	0,001 мА	± 0,002 × Iх + 4К
Эмуляция передатчика SIMULATE
-30 мА 5	от - 0,001 мА до - 33,000 мА	0,001 мА	± 0,002 × Iх + 4К
Токовая петля (LOOP power) 6
24 В	-	-	± 10 %
Частота * (FREQ.)
100 Гц	от 1 до 110 Гц	0,1 Гц	± 0,002 × Fх + 2К
1 кГц	от 0,100 до 1,100 кГц	1 Гц
10 кГц	от 1,0 до 11,0 кГц	100 Гц
Сопротивление (OHM)
400 Ом	от 0,1 до 400,0 Ом	0,1 Ом	± 0,002 × Rх + 4К **
Формирование статических характеристик термопар / TC ***
R	от 0 до + 1760 °C	1 °C	± (0,002 × tх + 3К) ≤ 100 °C ± (0,002 × tх + 2К) > 100 °C
S	от 0 до + 1760 °C
B	от 600 до + 1820 °C
K	от - 200 до + 1372 °C	0,1 °C	± (0,002 × tх + 2К) ≤ 100 °C ± (0,002 × tх + 1К) > - 100 °C
E	от - 200 до + 1000 °C
J	от - 200 до + 1200 °C
T	от - 250 до + 400 °C
N	от - 200 до 1300 °C
Формирование статических характеристик термопреобразователя сопротивления RTD ****
Pt100	от - 200 до +850 °C	0,1 °C	± (0,002 × tх + 6К)
Cu50	от - 50 до +150 °C	0,1 °C	± (0,002 × tх + 6К)
Примечание: 1 - максимальный выходной ток 0,5 мА; 2 - максимальный выходной ток 2 мА; 3 - максимальный выходной ток 5 мА; 4 - максимальный выходной ток 20 мА на нагрузке 1 кОм; 5 - максимальный выходной ток 30 мА на нагрузке 600 Ом; 6 - максимальный выходной ток 35 мА; * - выходной сигнал прямоугольной формы, скважность 50 % и амплитуда 1 - 11 В; - погрешность приведена без учета сопротивления соединительных проводов, измерительный ток 0,5 - 3 мА; * - погрешность приведена без учета компенсации температуры холодного спая; **** - погрешность приведена без учета сопротивления соединительных проводов, измерительный ток 1 мА.
Общие технические характеристики
Параметр		Значение
Питание		4,5 В, батареи 3 х 1,5 В тип АА (LR6) или аккумуляторы 3 х 1,2 В
Условия эксплуатации		0 … 50 °C (≤ 80 %)
Условия хранения		- 10 … 55 °C (≤ 90 %)
Дисплей		ЖКИ 68 х 36 мм (2-х строчный), максимальная индикация «6000»
Подсветка ЖКИ		Есть (с регулировкой длительности 0…6000 секунд, шаг 1 секунда)
Габариты		185 х 90 х 54 мм
Масса		~ 500 грамм
Дополнительная погрешность Tc при изменении температуры окружающей среды *		х 0,1 от основной (указанной в таблицах выше)
* Примечание: при изменении температуры окружающей среды на 1 °С в диапазоне 0 … 18 °С и 28 … 50 °С.

Сравнение параметров и отличия модификаций:

Параметр	АКИП-2201	АКИП-2201А
Измерение (мультиметр)
Дисплей ЖКИ	4 разряда (максимум «4000»)	4 разряда (максимум «6000»)
Диапазон ACV/DCV	400 В / 400 В	600 В / 1000 В
RTD	Pt100 / Cu50	Pt100 / Cu50 / Pt1000
Внутренний источник питания петли 24 В	Нет	Да
VFC функция	Нет	Да
Источник (калибратор)
DCV	100 мВ / 5 В	100 мВ / 1 В / 10 В
DCV разрешение	0,01 мВ / 0,1 мВ	0,01 мВ / 0,1 мВ /1 мВ
DCA	0 ~ 20 мА	0 ~ 30 мА
DC ток с нагрузкой	20 мА / 750 Ом	20 мА / 1 кОм
Питание	4 * 1,5 В тип-AAA	3 * 1,5 В тип-AA

1. Мультиметр-Калибратор АКИП-2201А - 1 шт.;
2. Сумка-чехол - 1 шт.;
3. Измерительные провода - 2 шт.;
4. Зажимы типа крокодил - 2 шт.;
5. Предохранитель - 4 шт.;
6. Элементы питания AAA - 4 шт.;
7. Руководство по эксплуатации (электронный вид) - 1 шт.
