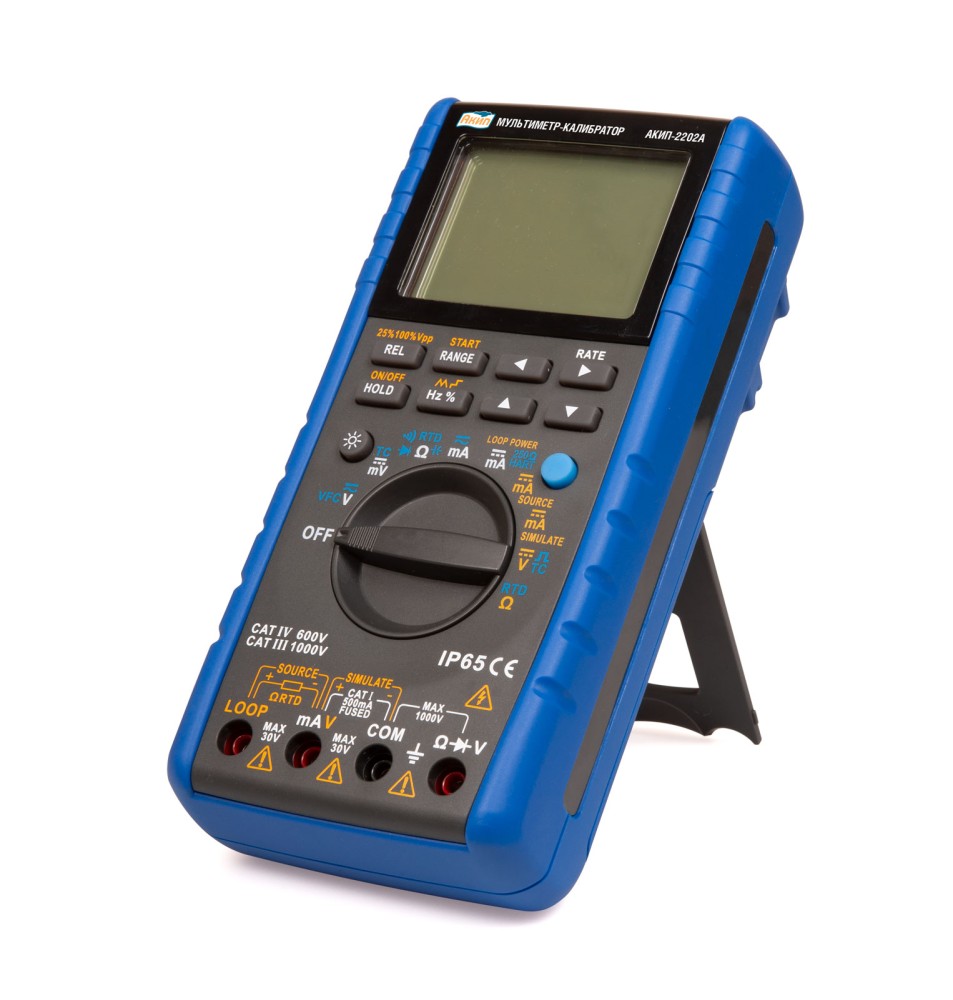

АКИП-2202А мультиметр-калибратор

Код: 010973

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 93700-24
Межповерочный интервал 12 месяцев
Гарантия 1 год

АКИП-2202А — это комбинированный промышленный калибратор, который представляет собой универсальное решение для калибровки и настройки широкого спектра оборудования, включая вторичную аппаратуру.

Он объединяет в себе функции мультиметра и калибратора петли, что позволяет выполнять различные виды измерений и калибровку оборудования. С помощью АКИП-2202А можно измерять постоянное и переменное напряжение до 1000 В (DCV/ACV/VFC), постоянный и переменный ток до 500 мА (DCA/ACA). Это делает калибратор незаменимым инструментом для проверки и настройки широкого спектра устройств.

Одной из ключевых особенностей АКИП-2202А является функция VCF, которая обеспечивает корректные измерения ШИМ-сигналов. Это делает калибратор незаменимым инструментом для специалистов, работающих с устройствами, которые используют широтно-импульсную модуляцию.

Функция автоматического отключения питания помогает экономить энергию и продлевает срок службы устройства. Это особенно важно при работе в полевых условиях или при длительном использовании калибратора.

Таким образом, АКИП-2202А является надёжным и функциональным инструментом, который может быть использован в различных областях промышленности и науки.

Особенности мультиметра-калибратора АКИП-2202А:

комбинированный промышленный калибратор «2 в 1»: мультиметр и калибратор петли (имитатор процессов и сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
базовая погрешность: ±0,05% (DCV);
измерительные функции («Мультиметр»): постоянное и переменное напряжение до 1000 В (DCV/ ACV/ VFC), постоянный и переменный ток до 500 мА (DCA/ ACA), сопротивление до 50 МОм, частота до 10 кГц, коэффициент заполнения, ёмкость, прозвонка, тест диодов, максимальная температура до 1820°C (термопара/ термосопротивление RTD), автокомпенсация холодной стороны термопары;
функция VCF для корректных измерений ШИМ-сигналов (НЧ-фильтрация 20…200 Гц);
режим относительных измерений (Rel/∆);
выходные функции («Источник»): постоянное напряжение до 10 В (DCV), постоянный ток до 30 мА (DCA), сопротивление до 4 кОм, частота до 10 кГц (набор прямоугольных импульсов), термопара (Cu50)/ термосопротивление (Pt100/ Pt1000), калибратор петли тока с внешним источником 12-48 В (XMT), встроенный резистор 250 Ом (HART), автокомпенсация холодной стороны термопары;
ЖК-экран (две шкалы), максимальная индикация «55.000»/ 6 знаков, до 20 измерений в секунду;
подсветка дисплея, индикация перегрузки (OL);
универсальное питание (батареи 3 штуки 1,5 В/ АА), индикатор заряда батарей;
функция автоматического отключения питания;
безопасность: до 600 В/ категория IV, до 1000 В/ категория III;
пыле-влагозащищенное исполнение (IP65);
опция: сетевой адаптер питания (~220 В/ 5 В постоянное 1 А).

Предел	Диапазон измерений	Разрешение	Погрешность	Примечание
ФУНКЦИЯ «ИЗМЕРЕНИЕ» (МУЛЬТИМЕТР)
Постоянное напряжение, DCV
50 мВ	-55,000 мВ…55,000 мВ	0,001 мВ	0,1 %+10 емр*	Входной импеданс 100 МОм
500 мВ	-550,00 мВ…550,00 мВ	0,01 мВ	0,05 %+5 емр	Входной импеданс 100 МОм
5 В	-5,5000 В…5,5000 В	0,1 мВ	0,05 %+5 емр	Входной импеданс 10 МОм
50 В	-55,000 В…55,000 В	1 мВ	0,05 %+5 емр
500 В	-550,00 В…550,00 В	10 мВ	0,1 %+5 емр
1000 В	-1000,0 В…1000,0 В	0,1 В	0,1 %+5 емр
Переменное напряжение1, ACV (20-1000 Гц)
5 В	0…5,5000 В	0,1 мВ	0,5 %+4 емр (< 400 Гц)	Входной импеданс 10 МОм<100 пФ 20 Гц…1 кГц 10-110% диапазон
5 В	0…5,5000 В	0,1 мВ	5 % + 4 емр (> 400 Гц)
50 В	0…55,000 В	1 мВ	0,5 %+4 емр
500 В	0…550,00 В	0,01 В
1000 В	0…760 В	0,1 В
VCF - Переменное напряжение, ACV
500 В	0…550,00 В	0,01 В	4 % + 60 емр	(20-200 Гц)
Сопротивление, R
500 Ом	0…550,00 Ом	0,01 Ом	0,05%+10 емр	Тестовый ток <0,8 мА Uхх < 2, 5 В
5 кОм	0…5,5000 кОм	0,1 Ом	0,05%+5 емр
50 кОм	0…55,000 кОм	0,001 кОм
500 кОм	0…550,00 кОм	0,01 кОм
5 МОм	0…5,5000 МОм	0,1 кОм	0,2%+5 емр
50 МОм	0…55,000 МОм	1 кОм	1%+10 емр
Постоянный ток, DCA
50 мА	-55,000 мА …55,000 мА	0,001 мА	0,1%+5 емр	Uпад.< 1,8 мВ/мА Время отклика ≤ 1 c
500 мА	-500,00 мА…500,00 мА	0,01 мА	0,1%+5 емр	Uпад.< 1,8 мВ/мА Время отклика ≤ 1 c
Переменный ток, ACA (20-1000 Гц)
50 мА	0…55,000 мА	0,001 мА	0,15%+20 емр	Uпад.< 1,8 мВ/мА Время отклика ≤ 3 c
500 мА	0…500,00 мА	0,01 мА	0,15%+10 емр	Uпад.< 1,8 мВ/мА Время отклика ≤ 3 c
Предел	Диапазон измерений	Разрешение	Погрешность
Частота, F2 (от 0,7 Вскз)
10 Гц	0...9,9999 Гц	0,0001 Гц	0,02%+4 емр
100 Гц	0...99,999 Гц	0,001 Гц
1 кГц	0...999,99 кГц	0,01 Гц
10 кГц	0…5,0000 кГц	0,00001 кГц
Коэффициент заполнения
Duty%	1%...99%	0,1%	1%
Тест диодов
2 В	-	0,0001 В	0,5 % +10 емр
Прозвонка (On/ Off)
500 Ом	-	0,1 Ом	≤ 100 Ом
Измерение температуры с помощью термопар, Tc
R	-40...1760 °C	1 °C	0,1%+3 емр (≤100 °C) 0,1%+2 емр (>100 °C)
S	-200...1760 °C		0,1%+3 емр (≤100 °C) 0,1%+2 емр (>100 °C)
B	400...1800 °C		0,1%+3 емр (≤800 °C) 0,1%+2 емр (>800 °C)
K	-200...1350,0 °C	0,1 °C	0,1%+20 емр (≤-100 °C) 0,1%+10 емр (>-100 °C)
E	-200...700,0 °C
J	-200...950,0 °C
T	-200 ...400,0 °C
N	-200...1300,0 °C
Измерение температуры с помощью термосопротивления, RTD
PT1000	-200…630 °C	1 °C	0,1%+10 емр
PT100	-200...850 °C
Cu50	-50...150 °C
Ёмкость, C
10 нФ	0…11,00 нФ	0,01 нФ	5%+50 емр
100 нФ	0...110,0 нФ	0,1 нФ	5%+5 емр
1000 нФ	0…1100 нФ	1 нФ
10 мкФ	0…11,00 мкФ	0,01 мкФ
100 мкФ	0...110,0 мкФ	0,1 мкФ
1000 мкФ	0…1100 мкФ	1 мкФ	5%+50 емр
* - единица младшего разряда
ФУНКЦИЯ «ВОСПРОИЗВЕДЕНИЕ» (КАЛИБРАТОР)
Предел	Диапазон	Разрешение	Погрешность	Примечание
Постоянное напряжение, DCV
100 мВ	-10,00 мВ…110,00 мВ	10 мкВ	0,05%+3 емр	Выходной Imax 0,5 мА
1000 мВ	-0,1000 мВ…1,1000 мВ	100 мкВ	0,05%+3 емр	Выходной Imax 2 мА
10 В	-1,000 В…11,000 В	1 мВ	0,05%+2 емр	Выходной Imax 5 мА
Постоянный ток, DCA
30 мА	0 мА …33,000 мА	1 мкА	0,05%+3 емр	20 мА, максимум 1 кОм 30 мА, максимум 600 Ом
Калибратор токовой петли а с внешним источником SIMULATE
30 мА	0,000 мА …-33,000 мА	1 мкА	0,05%+3 емр	20 мА, максимум 1 кОм 30 мА, максимум 600 Ом
Питание петли тока, LOOP
24 В постоянное (максимум Iвых 35 мА)		не применяется	10%	Выходной Imax 35 мА
Частота* (1,00...11 Вп-п)
100 Гц	1,0…110,0 Гц	0,1 Гц	0,05%+2 емр	Прямоугольная форма, скважность 50%
1 кГц	0,1…1,100 кГц	1 Гц
5 кГц	1,0…6,00 кГц	10 Гц
10 кГц	6,0…11,0 кГц	100 Гц
Имитация сопротивления, OHM
400 Ом	0 Ом…400,0 Ом	0,1 Ом	0,05%+2 емр	диапазон тестового тока ±0,1...5 мА3
4 кОм	0 Ом…4,000 кОм	1 Ом	0,05%+2 емр	диапазон тестового тока ±0,1...5 мА3
Имитация статической характеристики термопары, Тс
R	-40...1760 °C	1 °C	1,2 °C ….1,5 °C	Погрешность измерений не включает погрешность компенсации холодной стороны термопары
S	-200...1760 °C		1,2 °C ….1,5 °C
B	400...1800 °C		1,1 °C ….1,5 °C
K	-200...1370,0 °C	0,1 °C	0,5 °C…0,9 °C
E	-200...1000,0 °C		0,4 °C…0,6 °C
J	-200...1200,0 °C		0,5 °C…0,7 °C
T	-200 ...400,0 °C		0,6 °C
N	-200...1300,0 °C		0,7 °C…1,0 °C
Имитация статической характеристики термосопротивления, RTD
PT1000	-200…630 °C	0,1 °C	0,2 °C…0,7 °C	Тестовый ток ± 1 мА Uвых 2 В
PT100	-200...850 °C		0,3 °C…0,8 °C
Cu50	-50...150 °C		0,6 °C
Примечание: 1 - измерение TRMS – сигнал произвольной формы; 2 - при измерении частоты <3 Гц – показания на дисплее обнуляются; 3 - при токе 0,1...0,5 мА к эмулируемому значению сопротивления добавляется дополнительная погрешность (0,1 Ом); * выдается набор прямоугольных импульсов заданной частоты и амплитуды в диапазоне допустимых настроек.
Параметр		Значение
Общие характеристики
Питание		4,5 В (3 штуки х 1,5 В, тип АА/ LR6) или сетевой адаптер питания
Условия эксплуатации		0... 50 °C (≤85%)
Условия хранения		-25... +60 °C (≤90%)
Время прогрева		10 минут
Исполнение		МЭК 61010-1; максимальное напряжение вход – до 1000 Впик; выход – до 30 В максимум (постоянное), класс IP65
Дисплей		ЖКИ, 65 х 48 мм (2-х строчный)
Скорость измерений		20 измерений в секунду («Быстро»/F), 5 измерений в секунду («Медленно»/S)
Подсветка		Есть (10 с – заводская уставка), регулируется, предусмотрена возможность блокировки (APOff)
Автовыключение		10 минут (APO – заводская уставка), регулируется, предусмотрена возможность блокировки
Ресурс батарей		100 часов (для всех измерений), режим Источник - 50 часов, режим эмуляции токовой петли (Source) - 2,5 часа
Габаритны размеры		206 х 97 х 60 мм
Масса		500 г

1. Мультиметр-калибратор АКИП-2202А - 1 шт.;
2. Измерительные провода со съемным наконечнком - 2 шт.;
3. Зажимы типа крокодил - 2 шт.;
4. Предохранитель - 2 шт.;
5. Сумка-чехол - 1 шт.;
6. Элементы питания АА - 4 шт.;
7. Руководство по эксплуатации (электронный вид) - 1 шт.
