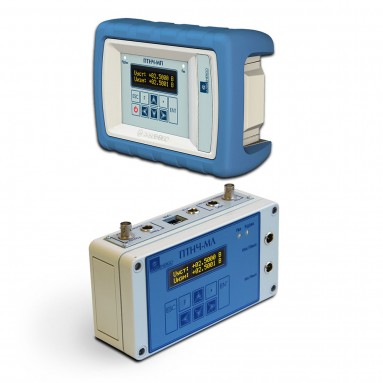

| Измеряемые величины |
Диапазоны измерений |
Пределы допускаемой приведенной основной погрешности2) для модификаций, % |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности |
Примечание |
ПТНЧ-МЛ-01
ПТНЧ-МП-01 |
ПТНЧ-МС-02
ПТНЧ-МЛ-02
ПТНЧ-МП-02 |
ПТНЧ-МС-05
ПТНЧ-МЛ-05
ПТНЧ-МП-05 |
| Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, напряжения постоянного тока и частоты следования импульсов |
| На пряжение постоянного тока (UВХ), В |
от -1.5UН до +1.5UН |
± 0,01 |
± 0,02 |
±0,05 |
0,5 |
UН, В – 5; 10 |
| от 0 до 1.5UН |
UН, В – 0,21); 5; 10 |
| Си ла постоянного тока (IВХ), мА |
от -1.5IН +1.5IН |
IН, мА – 5 |
| от 0 до 1.5IН |
IН, мА – 5; 20 |
| Частота следования импульсов на частотном входе 1),3) (FВХ), Гц |
от 0 до 22500 |
абсолютная, Гц
±(0,1 + 3·10-5·FВХ) |
|
Примечание:
1) Только для модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02, ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05;
2) Для двуполярных сигналов погрешность приведена к длине шкалы;
3) В режимах преобразования частоты в напряжение или ток. |
| Преобразуемые величины |
Диапазоны измерений |
Пределы допускаемой основной приведенной погрешности2) преобразования в частоту FП.ВЫХ, %, для модификаций |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности |
Примечание |
ПТНЧ-МЛ-01
ПТНЧ-МП-01 |
ПТНЧ-МС-02
ПТНЧ-МЛ-02
ПТНЧ-МП-02 |
ПТНЧ-МС-05
ПТНЧ-МЛ-05
ПТНЧ-МП-05 |
| Пределы допускаемой основной приведенной погрешности преобразования силы постоянного тока и напряжения постоянного тока в частоту следования импульсов |
| Напряжение постоянного тока (UВХ), В |
от 0 до ±1,5UН |
± (0,01+100 /FНОМ) |
± (0,02+100/FНОМ 3)) |
± (0,05+100/FНОМ 3)) |
0,5 |
UН, В – 5; 10.
FП.ВЫХ = 0 Гц
при UВХ = 0 В. FП.ВЫХ = FНОМ при UВХ = UН и при UВХ = -UН |
| от -UН до 1,5UН |
± (0,01+200 /FНОМ) |
± (0,02+200/FНОМ) |
± (0,05+200/FНОМ) |
UН, В – 5; 10.
FП.ВЫХ = 0 Гц при UВХ = -UН. FП.ВЫХ = FНОМ при UВХ = UН |
| от 0 до 1,5UН |
± (0,01+100 /FНОМ) |
± (0,02+100/FНОМ) |
± (0,05+100/FНОМ) |
UН, В – 0,21); 5; 10.
FП.ВЫХ = 0 Гц при UВХ = 0 В. FП.ВЫХ = FНОМ при UВХ = UН. |
| Сила постоянного тока (IВХ ), мА |
от 0 до ±1,5IН |
± (0,01+100 /FНОМ) |
± (0,02+100/FНОМ) |
± (0,05+100/FНОМ) |
IН, мА – 5.
FП.ВЫХ = 0 Гц при IВХ = 0 А. FП.ВЫХ = FНОМ при IВХ = IН и при IВХ = -IН. |
| от - IН до 1,5IН |
± (0,01+200 /FНОМ) |
± (0,02+200/FНОМ) |
± (0,05+200/FНОМ) |
IН, мА – 5.
FП.ВЫХ = 0 Гц при IВХ = -IН. FП.ВЫХ = FНОМ при IВХ = IН |
| от 0 до 1,5IН |
± (0,01+100 /FНОМ) |
± (0,02+100/FНОМ) |
± (0,05+100/FНОМ) |
IН, мА – 5; 20.
FП.ВЫХ = 0 Гц при IВХ = 0 А. FП.ВЫХ = FНОМ при IВХ = IН. |
Примечание:
1) Только для модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02, ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05;
2) Для двуполярных сигналов погрешность приведена к длине шкалы;
3) В модификаций ПТНЧ-МС-02, ПТНЧ-МС-05 значение FНОМ равно 4000 Гц. В модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02, ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05 значение FНОМ задается при их программировании в диапазоне от 0,1 до 15000 Гц (рекомендуется не менее 4000 Гц). |
| Воспроизводимые величины |
Диапазоны воспроизведения |
Сопротивление нагрузки, Ом |
Пределы допускаемой основной абсолютной погрешности для модификаций |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности |
ПТНЧ-МЛ-01
ПТНЧ-МП-01 |
ПТНЧ-МЛ-02
ПТНЧ-МП-02 |
ПТНЧ-МЛ-05
ПТНЧ-МП-05 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования импульсов |
| На пряжение постоянного тока (UВЫХ), В |
от -10,5 до +10,5 |
Не менее 2000 |
±1,0·10-3 |
±2,1·10-3 |
±5,2·10-3 |
0,5 |
| Сила постоянного тока (IВЫХ), мА |
от -24 до +24 |
Не более 500 |
±0,0024 |
±0,0047 |
±0,012 |
| Частота следования импульсов при воспроизведении частоты (FК.ВЫХ), Гц |
от 0 до 22500 |
Не менее 2000 |
±3·10-5 ·FК.ВЫХ |
Примечание:
Частотный выход "FВЫХ" обеспечивает формирование последовательности прямоугольных импульсов напряжения положительной полярности с уровнем логического нуля не более 0,4 В, уровнем логической единицы в диапазоне от 4 до 5,5 В и скважностью от 2 до 3 при сопротивлении нагрузки не менее 5 кОм. |
| Выходные сигналы |
Диапазоны выходных сигналов |
Сопротивление нагрузки, Ом |
Пределы допускаемой основной абсолютной погрешности для модификаций |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности |
ПТНЧ-МЛ-01
ПТНЧ-МП-01 |
ПТНЧ-МЛ-02
ПТНЧ-МП-02 |
ПТНЧ-МЛ-05
ПТНЧ-МП-05 |
| Пределы допускаемой основной абсолютной погрешности преобразования частоты в напряжение или силу постоянного тока |
| На пряжение постоянного тока (UВЫХ), В |
от -10 до 10 |
Не менее 2000 |
±1,0·10-3 |
±2,0·10-3 |
±5,0·10-3 |
0,5 |
| от 0 до 10 |
Не менее 2000 |
| от 0 до 5 |
Не менее 1000 |
| от -5 до 5 |
Не менее 1000 |
| от 0 до 0,2 |
Не менее 1000 |
±2·10-4 |
| Сила постоянного тока (IВЫХ), мА |
от 0 до 20 |
Не более 500 |
±0,002 |
±0,004 |
±0,01 |
| от 4 до 20 |
Не более 500 |
| от 0 до 5 |
Не более 2000 |
±0,0005 |
±0,001 |
±0,0025 |
| от -5 до 5 |
Не более 2000 |
| Наименование характеристики |
ПТНЧ-МЛ-01
ПТНЧ-МЛ-02
ПТНЧ-МЛ-05
ПТНЧ-МС-02
ПТНЧ-МС-05 |
ПТНЧ-МП-01
ПТНЧ-МП-02
ПТНЧ-МП-05 |
| Основные технические характеристики |
| Потребляемая мощность, В∙А, не более |
10 |
20 |
| Габаритные размеры средства измерений (ВхШхГ), мм, не более |
185х110х60 |
1230х160х90 |
| Масса, кг, не более |
1,0 |
2,0 |
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц |
от 90 до 264
от 42 до 75 |
Нормальные условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа |
от +15 до +25
от 30 до 80
от 84 до 106 |
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %, не более
- атмосферное давление, кПа |
от +10 до +35
90 при +25 °С
от 70 до 106,7 |
Входное сопротивление:
- входа измерения тока, Ом, не более
- входа измерения напряжения, кОм, не менее
- входа измерения частоты, кОм, не менее |
200
5
5 |
| Степень защиты корпуса |
IP 40 |
| Время установления рабочего режима, мин, не более |
15 |
| Средний срок службы, лет |
15 |
| Средняя наработка на отказ, ч |
80 000 |
