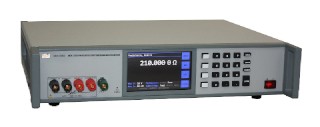

АКИП-7505/2 мера сопротивления

Код: 020306

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 83347-21
Межповерочный интервал 12 месяцев
Гарантия 5 лет

АКИП-7505/2 - высоковольтные многозначные меры сопротивления, предназначены для проверки и калибровки мегомметров (тестеров изоляции) в диапазоне испытательных напряжений до 5000 В пост.

Общий диапазон доступных значений сопротивления составляет от 1 кОм до 1.111.111.110 кОм (1 ТОм), который обеспечивается с использованием специально отобранных ВВ резисторов и высококачественных переключателей, установленных на информативной панели.

Особенности меры сопротивления АКИП-7505/2:

Программируемые меры электрического сопротивления многозначные, с функцией симулятора резистивных датчиков температуры;
Базовая погрешность: ±7х10-5;
Диапазон установки сопротивления: от 100 мОм до 20 МОм;
Разрешение: 1 мкОм (6 разрядов);
Встроенная таблица датчиков RTD: PT100 и PT1000;
2-х или 4-х проводная схема подключения;
Большой, цветной, сенсорный экран;
Интерфейсы: USB, GPIB, LAN.

Параметр	АКИП-7505/1	АКИП-7505/2
Диапазон установки сопротивления	100 мОм … 20 МОм
Разрешение	1 мкОм (6 разрядов)
Пределы основной относительной погрешности	±7х10-5 – 2-х или 4-х проводная схема подключения 1×10-6 – при использовании вольтметра Keysight 3458A или Fluke 8508A в качестве внешнего контроля через интерфейс GPIB	±(7х10-5 + 1 мОм) – 2-х или 4-х проводная схема подключения
Дополнительная погрешность при использовании клемм на задней панели	< ±(2х10-6 + 20 мкОм)
Старение	±(5х10-5 )/год
Термо-ЭДС	< 15 мкВ
Максимальная нагрузка	В зависимости от сигнала (не более): 2 А, 200 Впик, 0,5 Вт
Дополнительная погрешность	0,1 Ом … 10 кОм < 1х10-4 @ 1 кГц; 10 кОм … 100 кОм < 2х10-4 @ 1 кГц; 100 кОм … 1 мОм < 1 % @ 1 кГц; 1 МОм … 20 МОм < 20 % @ 1 кГц
Общие характеристики
Тип резисторов	Прецизионные проволочные и фольговые
Таблица RTD	5 ячеек памяти - загрузка таблиц RTD датчиков, для быстрого пересчета значения температуры в сопротивление. Во внутренней памяти прибора (ячейки 1…4), содержаться предустановленные таблицы для терморезисторов PT-100 и PT-1000 (значений в Фаренгейтах и Цельсиях).
Условия эксплуатации	Мера откалибрована и предназначена для использования в лабораторных условиях с номинальной температурой окружающей среды около 23 ° C
Габаритные размеры	430 × 89 × 330 мм
Масса	Не более 5,5 кг
