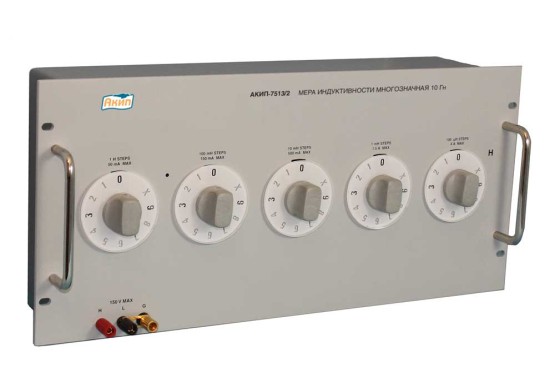

АКИП-7513/2 мера индуктивности

Код: 84871

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

АКИП-7513/2 представляет собой высококачественное устройство для точного определения индуктивности различных типов электронных компонентов. Оно охватывает широкий диапазон индуктивности — от 1 миллигенри до 11 генри. Четыре декады с разрешением 1 миллигенри обеспечивают высокую точность показаний.

Погрешность измерения не превышает ±0.8%, что ставит эту модель на одно из первых мест по точности среди аналогичных устройств. В основе работы прибора лежат тороидальные сердечники. Они минимизируют взаимную индуктивность и влияние внешних электромагнитных полей, что положительно сказывается на точности и стабильности показаний.

Герметичный корпус защищает устройство от влаги, обеспечивая стабильность параметров в течение длительного времени. Это делает его идеальным выбором для промышленного и лабораторного использования. Стоит отметить, что АКИП-7513/2 обладает высокой добротностью воспроизводимых индуктивностей. Это позволяет применять его для измерения индуктивности обмоток, трансформаторов и прочих компонентов с высокой степенью точности.

В нашем магазине вы можете купить Мера индуктивности АКИП-7513/2 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности меры электрического сопротивления многозначной АКИП-7513/2:

Высокоточные многозначные меры индуктивности: 4 декады;
Диапазон установки индуктивности: 1 мГн … 11 Гн;
Разрешение «L»: 1 мГн;
Базовая погрешность: ±0,8%;
Использованы экранированные тороидальные сердечники для обеспечения низких внутренней взаимной индуктивности и минимальный эффект влияния внешних ЭМ полей;
Герметизированный корпус с целью защиты от проникновения влаги для долгосрочной стабильности параметров;
Высокое значение практической добротности воспроизводимых индуктивностей (Q в пределах от 200 и выше!);
Незаменим в качестве современного точной меры индуктивности.

Параметры		АКИП-7513/1	АКИП-7513/2
Диапазон установки сопротивления		1 мГн ... 11 Гн	100 мкГн ... 11 Гн
Разрешение		1 мГн	100 мГн
Число декад		4	5
Шаг установки		10ОмкГн/ 1 мГн/ 10 мГн/ 100 мГн/ 1 Гн
Пределы основной относительной погрешности		±2%/ ±2%/ ±1,6%/ ±0,8% /±0,8%
Частота тест-сигнала		1 кГц/ 1 кГц/ 500 Гц/ 200 Гц/ 100 Гц
Максимальная нагрузка в зависимости от декады (не более)		10ОмкГн/ 1 мГн / ЮмГн/ 100 мГн/ 1 Гн
	1	141 мА/ 17 мА/ 5,4 мА/ 1,7 мА/ 0,54 мА
	2,3,4	100 мА/ 12 мА/ 3,8 мА/ 1,2 мА/ 0,38 мА
	5,6,7,8,9,10	63 мА/ 8 мА/ 2,4 мА/ 0,8 мА/ 0,24 мА
Максимальный ток		4000 мА/ 1500 мА/ 500 мА/ 150 мА/ 50 мА
Максимальное напряжение		150 В скз
Остаточная индуктивность		1 мкГн
Сопротивление RDC		~45 Ом на 1 Гн
Соединительные клеммы		Два терминала (Н, L), позолоченные гнезда, резьбовые соединения и замыкатель с напылением теллура меди, минимальные тепловые шумы (emf) и сопротивление, отдельная изолированная клемма для земли (G)
Условия эксплуатации		+10°С...+40°С и относительная влажность до 90%
Температурный коэффициент (ТC)		25 ppm в диапазоне +16°С ,.+32°С
Габаритные размеры		432 х 223 х 166 мм
Масса		Не более 10,5 кг

1. Мера индуктивности АКИП-7513/2 - 1 шт.;
2. Кабель питания - 1 шт.;
3. Cертификат калибровки - 1 шт.;
4. Руководство по эксплуатации (электронный вид) - 1 шт.
