- Бренд: Omicron
Страна бренда: Австрия
- Госреестр 26065-08
- Межповерочный интервал
12 месяцев
- Артикул: VE000602
CPC 100 + CP CU1 измеряют импедансы линии и k-факторы на воздушных линиях и силовых кабелях. Кроме того, с помощью CP CU1 также могут быть определены импедансы заземления на крупных системах, а также шаговое напряжение и напряжение прикосновения.
Флуктация частоты электрических сетей не влияет на измерения, так как CPC 100 + CP CU1 используют для измерений переменные выходные частоты. Это обеспечивает чрезвычайно точные и повторяемые результаты измерений.
Для увеличения безопасности инженера по испытаниям устройство заземления CP GB1 снабжается CP CU1. Это может защитить устройство при протекании токов до 30 кA в случае превышения предельного значения напряжения.
Основные характеристики:
- Измерения не зависят от наводок на основной частоте электрической сети, что позволяет получать чрезвычайно точные результаты измерений.
- Соответствие самым строгим требованиям техники безопасности для воздушных линий и соединений кабелей (отвод токов на заземление до 30 кA).
- Удобство транспортировки — самый тяжелый элемент весит 29 кг.
- Автоматическая регистрация результатов испытаний: результаты регистрируются программным обеспечением автоматически.
Применение
- Импедансы линии и k-коэффициенты воздушных линий или силовых кабелей.
- Импедансы заземления крупных систем.
- Шаговое напряжение и напряжение прикосновения.
- Трансформаторная связь параллельных воздушных линий.
- Связь линий электропередач с кабелями.
Технические характеристики CPC 100
|
Воспроизводимая величина
|
Диапазон воспроизведения
|
Максимальное значение напряжения/ тока на выходе
|
Погрешность
|
|
Сила постоянного тока
|
0…6А
|
60В
|
±(0,004͘͘͘͘͘*Iвых+0,001*Iпред)
|
|
0…200А
|
6,5В
|
|
0…300А
|
6,5В
|
|
0…400А
|
6,5В
|
|
Сила переменного тока частотой 15…400Гц
|
0…3А
|
110В
|
±(0,002*Iвых+0,002*Iпред)
|
|
0…6А
|
55В
|
|
0…200А
|
6,5В
|
|
0…400А
|
6,4В
|
|
0…800А
|
6,0В
|
|
Напряжение переменного тока частотой 15…400Гц
|
0…2кВ
|
1,25А
|
±(0,002*Uвых+0,002*Uпред)
|
|
0…2кВ
|
0,5А
|
|
0…1кВ
|
2,5А
|
|
0…1кВ
|
1,0А
|
|
0…500В
|
5,0А
|
|
0…500В
|
2,0А
|
|
0…130В
|
3,0А
|
|
Основные метрологические характеристики установок в режиме измерения напряжения, силы тока и сопротивления
|
|
Сила постоянного тока
|
1А
|
Менее 0,1 Ом
|
±(0,0005*Iизм+0,0015*Iпред)
|
|
10А
|
|
Сила переменного тока частотой 15…400Гц
|
1А
|
±(0,001*Iизм+0,001*Iпред)
|
|
10А
|
|
Напряжение постоянного тока
|
10В
|
-
|
±(0,001*Uизм+0,003*Uпред)
|
|
100В
|
±(0,001*Uизм+0,002*Uпред)
|
|
1В
|
±(0,0005*Uизм+0,0015*Uпред)
|
|
10В
|
|
Напряжение переменного тока частотой 15…400Гц
|
3мВ
|
500 кОм
|
±(0,003*Uизм+0,001*Uпред)
|
|
3В
|
±(0,002*Uизм+0,001*Uпред)
|
|
30В
|
±(0,001*Uизм+0,001*Uпред)
|
|
300В
|
|
30мВ
|
10 МОм
|
±(0,002*Uизм+0,005*Uпред)
|
|
300мВ
|
±(0,0015*Uизм+0,0015*Uпред)
|
|
3В
|
±(0,0005*Uизм+0,0015*Uпред)
|
|
Сопротивление постоянному току (подключение по 4х проводной схеме)
|
10 мкОм
|
400 А
|
±(0,0135*Rизм)
|
|
100 мкОм
|
±(0,011*Rизм)
|
|
1 мОм
|
±(0,0095*Rизм)
|
|
10 мОм
|
|
100 мОм
|
6 А
|
±(0,006*Rизм)
|
|
1 Ом
|
|
10Ом
|
1 А
|
±(0,004*Rизм)
|
|
Сопротивление постоянному току (подключение по 2х проводной схеме)
|
100 Ом
|
Менее 5А
|
±(0,004*Rизм)
|
|
1 кОм
|
±(0,012*Rизм)
|
|
10 кОм
|
±(0,0102*Rизм)
|
Основные метрологические характеристики установок при совместном использовании с блоком CP CU1
|
Измеряемая величина
|
Диапазон измерения
|
Погрешность
|
|
Сопротивление
|
0,05..0,2 Ом
|
±(0,01*Rизм)
|
|
0,2.. 2,0 Ом
|
±(0,005*Rизм)
|
|
2,0.. 5,0 Ом
|
±(0,003*Rизм)
|
|
5,0..25,0 Ом
|
|
25,0..300,0 Ом
|
±(0,01*Rизм)
|
Физические характеристики
|
Параметры
|
Значение
|
|
Габаритные размеры, мм
CPC 100 (с крышкой без ручек)
Блок CP CU1
|
468х394х233
450х220х220
|
|
Масса, кг
CPC 100 (с крышкой без ручек)
Блок CP CU1
|
29
28,5
|

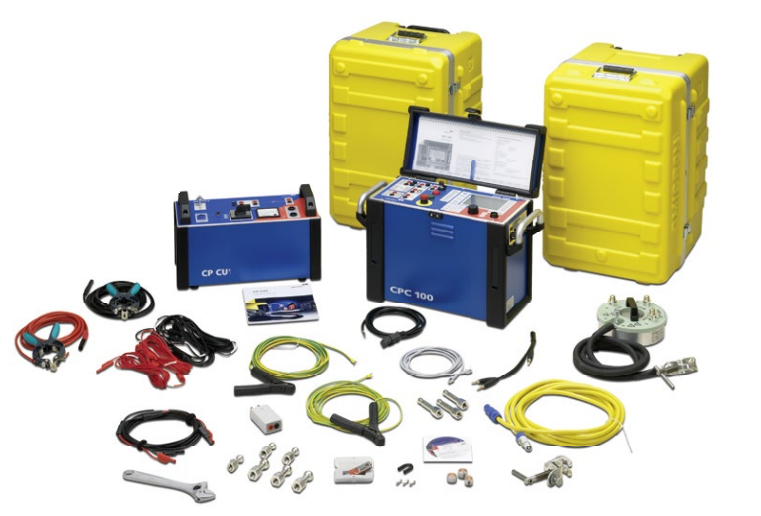

Аппаратные средства:
CPC 100
CP CU1
CP GB1
Программное обеспечение:
VESM0600 CP карта Quick
VESM0635 Тестовая карта последовательности состояний CP
VESM0670 Программное обеспечение CPC editor
Кабели и принадлежности:
VEHK0622 Соединительный кабель для подключения Ethernet к ПК (3 м)
VEHP0061 Транспортный контейнер с колесиками для CPC 100
VEHK0615 2 кабеля заземления (зеленый/желтый) (6 м, 6 мм2)
VESD0601 Справочное руководство CPC 100
VEHK0676 Комплект кабелей с двухпроводными зажимами (6 м, 6 мм2)
VEHK0677 Трехжильный закорачивающий кабель (0,3 м , 10 мм2)
VESD0671 Справочное руководство по CP CU1
VEHZ0676 Комплект из 3 разрядников для CP GB1
VEHK0678 Соединительный кабель усилителя (6 м, 3 x 1,5 мм2)
VEHK0652 Коаксиальный измерительный кабель (6 м)
VEGZ0677 Замыкающая шина (4 мм, 19 мм )
X0000089 Инструментарий для CPC на DVD
VEHP0063 Транспортный контейнер для CP CU1
VEHZ0666 Карта памяти USB
