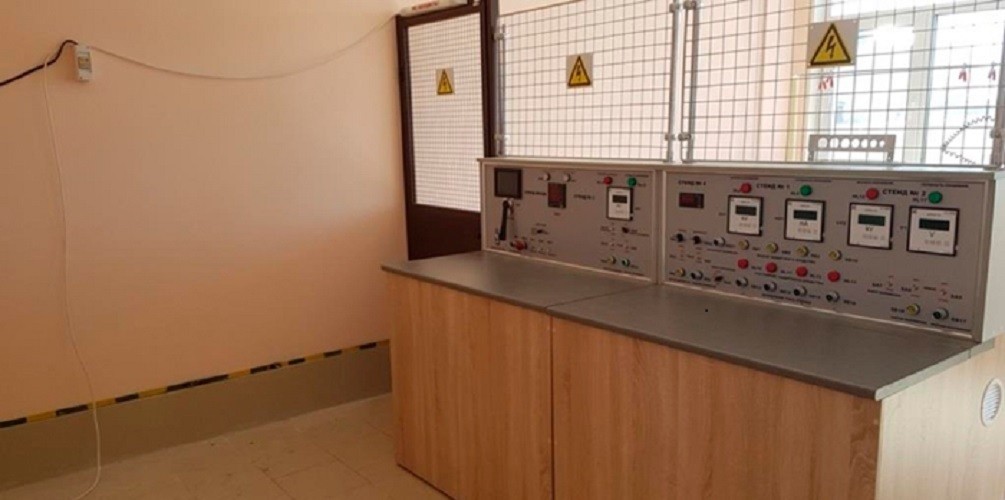

ЛЭИС-3/100 высоковольтная испытательная лаборатория

Код: 73733

Описание в PDF

Бренд: Энергоспецтехника, Вологда
Страна бренда: Россия
Гарантия 1 год

Назначение высоковольтного испытательного стенда ЛЭИС-3/100:

Стенд ЛЭИС-3/100 предназначен для проведения периодических эксплуатационных испытаний средств индивидуальной защиты от поражения электрическим током персонала, работающего по обслуживанию и ремонту электрооборудования и сетей до 1000 В без снятия напряжения.

Стенд ЛЭИС для испытания защитных средств и электрооборудования удовлетворяет требованиям:

РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
СО 153-34.03.603-2003 Инструкция по применению и испытанию средств защиты, используемых в электроустановках;
СДА-34 Требования к испытательным лабораториям подсистемы безопасности в энергетике;
СТО 34.01-30.1-003-2019 Средства индивидуальной защиты. Порядок обеспечения и технические требования.

Особенности высоковольтного испытательного стенда ЛЭИС-3/100:

Стенд ЛЭИС-3/100 удовлетворяет требованиям ГОСТ и нормативно-техническим требованиям.
Питание стенда осуществляется от сети переменного тока 220В частотой 50 Гц, максимальный потребляемый ток 5А;
Время непрерывной работы каждого вида испытаний не нормируется;
Регуляторы напряжения обеспечивают плавное ручное регулирование;
Все органы управления и контроля имеют надписи с указанием назначения;
Стенд предназначен для эксплуатации при следующих значениях климатических факторов:
- температуре окружающего воздуха от -10 до +40 °C;
- относительной влажности воздуха до 90% при +30 °C;
- атмосферном давлении 84,0-106,7 кПа (630-800 мм ртутного столба).

Параметр	Значение
Напряжение питания	220 В
Потребляемый ток, не более	1,0 кВА
Частота питающей сети	50 ± 1 Гц
Режим испытания	200 В	3 кВ	15 кВ	100 кВ
Выходное напряжение переменного тока	0,01...0,2 кВ	0,3...3 кВ	1,5...15 кВ	10...100 кВ
Погрешность измерения напряжения переменного тока, не более	±3%
Сила переменного тока на выходе , мА	-	0,3 - 10		-
Погрешность измерения силы переменного тока, не более	±3%
Заливка воды в диэлектрические изделия	Ручная
Опускание в ванну с водой и подъем испытуемых изделий из ванны	Ручное
Количество одновременно испытываемых объектов, штук	1 боты; 4 перчатки; 1 галоши
Габаритные размеры блока управления, не более	350 х 400 х 700 мм
Масса блока управления, не более	30 кг
Габаритные размеры высоковольтного блока, не более	95 кг
Размеры испытательной ванны, не более	550 х 410 х 450 мм (по требованию Заказчика возможны другие размеры исполнения)
Масса испытательной ванны, не более	10 кг
Материал ванны	Нержавеющая сталь

1. Стенд ввода/стенд сушки - 1 шт.;
2. Стенд испытания РТИ и указателей напряжения - 1 шт.;
3. Стенд испытания изолирующих штанг - 1 шт.;
4. Ванная для испытания защитных средств из диэлектрической резины - 1 шт.;
5. Трансформатор 3 кВ - 1 шт.;
6. Трансформатор 15 кВ - 1 шт.;
7. Трансформатор 100 кВ - 1 шт.;
8. Металлическая дверь высоковольтного и защитное ограждение отсека - 1 шт.;
9. Комплект кабелей и проводов для подключения лаборатории - 1 шт.;
10. Комплект воздуховодов для подключения вытяжной вентиляции - 1 шт.;
11. Комплект технической и эксплуатационной документации - 1 шт.;
