Испытательная высоковольтная лаборатория ЛЭИС-50

Стационарные электролаборатории ЛЭИС предназначены для выполнения периодических и внеочередных испытаний защитных средств (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 50кВ (разрядников, ограничителей напряжения).

Высоковольтная испытательная стационарная лаборатория ЛЭИС для испытания защитных средств и электрооборудования удовлетворяет требованиям:

  • РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
  • СО 153-34.03.603-2003 Инструкция по применению и испытанию средств защиты, используемых в электроустановках;
  • СДА-34 Требования к испытательным лабораториям подсистемы безопасности в энергетике;
  • СТО 34.01-30.1-003-2019 Средства индивидуальной защиты. Порядок обеспечения и технические требования.

Особенности лаборатории.

  • Лаборатория изготавливается из отдельных стандартных модулей-стендов обеспечивающих все необходимые виды испытаний средств защиты и электрооборудования. Модульный принцип построения позволяет создавать испытательные лаборатории с различными функциональными возможностями, упрощает их сервисное обслуживание и снижает затраты на проведение модернизации после окончания срока эксплуатации.
  • Для измерения электрических характеристик используются цифровые приборы отечественного производства (класса точности 0,2; 0,5), включенные в реестр средств измерений РФ. Для управления испытаниями используется высокоточный микропроцессорный программируемый контроллер.
  • Максимум удобств и быстрота работы достигается простотой в переключении схемы измерений и наличием отдельных рабочих мест управления и измерения для каждого вида испытания. Разработанная схема блокировок и защит, обеспечивает безопасность проведения любых видов высоковольтных испытаний.

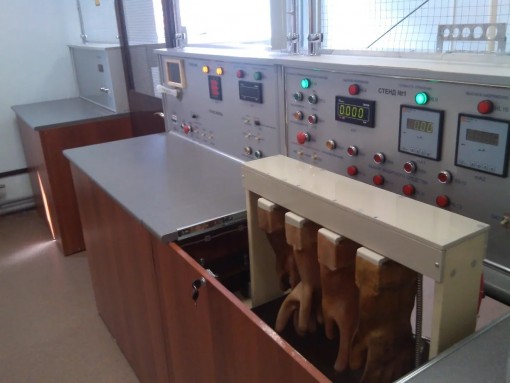

  • Оригинальная конструкция испытательного отсека и четырехканальная система измерения позволяет одновременно испытывать и контролировать дефектность до 4-х перчаток с фиксацией результатов испытания и обеспечить рекордную производительность испытаний изделий из диэлектрической резины (перчаток, бот) и инструмента на уровне до 80 перчаток (или инструмента с изолирующими ручками) в час. Подобная производительность недостижима на других лабораториях
  • Эффективная экранировка от электромагнитных излучений рабочего места оператора от высоковольтного отека делает безопасной работу оператора. Электромагнитная защита высоковольтного отсека обеспечивает ослабление напряженности электрического поля в зоне работы оператора до уровня, соответствующего требованиям СНиП для промышленного оборудования данного класса.
  • Высокая эффективность сушки индивидуальных средств защиты из диэлектрической резины достигается оптимальной конструкцией распределения воздушного потока при принудительным обдуве воздухом с регулируемой температурой.
  • Для оптимального размещения оборудования лаборатория изготавливается с учетом особенностей планировки помещения и утверждается Заказчиком на этапе заключения договора поставки. Монтаж, наладка лаборатории на предприятии Заказчика и обучение персонала Заказчика производится в рамках договоров поставки.

Параметр Значение
Стенд Ввода питания 220±10В
Потребляемый ток лаборатории, не более 10 А
Частота питающей сети 50 ± 1 Гц
Блокировка входных дверей Электрическая, механическая
Стенд № 1. Испытание защитных средств из диэлектрической резины и инструмента
Диапазон испытательных напряжений промышленной частоты 1,0...15 кВ
Диапазон измеряемых токов утечки, не менее 0,1...10 мА
Погрешность измерения тока, не хуже 3%
Погрешность измерения напряжения, не хуже 3%
Подъем напряжения: -автоматический
-ручной (по желанию)
Снятие напряжения: -автоматическое;
-ручное (по желанию)
Заливка воды в диэлектрические изделия Полуавтоматическая. Время заливки устанавливает оператор с помощью таймера
Ток срабатывания защиты по низкой стороне, не более 5,0 А
Ток срабатывания защиты по высокой стороне, не более 30 мА
Количество одновременно испытываемых изделий, шт. 4 –х перчаток;
или 2-х бот;
или 4-х галош;
или 4 ед. инструмента.
Производительность испытаний в час, шт., не менее: -диэлектрические перчатки – 80 шт.
-диэлектрические боты – 20 шт.
-диэлектрический инструмент - не менее 120 шт.
Стенд № 2. Испытание указателей напряжения
Назначение стенда: Испытание указателей напряжения до и свыше 1000В, измерение напряжения зажигания
Диапазоны испытательных напряжений промышленной частоты 10...220В;
0.1...3 кВ.
Погрешность измерения напряжения, не более 3%
Диапазон измеряемых токов потребления, не более 0.1...10 мА
Погрешность измерения тока, не хуже 3 %
Ток срабатывания защиты по низкой стороне, не более 1 А
Стенд № 3. Испытание изолирующих штанг
Диапазон испытательных напряжений промышленной частоты 4...100 кВ
Погрешность измерения напряжений, промышленной частоты, не хуже 3 %
Ток срабатывания защиты по низкой стороне, не более 5 А
Подъем напряжения: -автоматическое;
-ручное.
Снятие напряжения: -автоматическое;
-ручное.
Стенд №4. Сушка защитных средств из диэлектрической резины
Назначение стенда: Сушка защитных средств из диэлектрической резины
Одновременная сушка диэлектрических перчаток 21
Одновременная сушка бот, галош 4 шт.
Время сушки, не более 0,5 ч
1. Стенд ввода питания – 1 шт.;
2. Стенд испытания РТИ и указателей напряжения – 1 шт.;
3. Стенд испытания изолирующих штанг – 1 шт.;
4. Стенд сушки – 1 шт.;
5. Трансформатор 3 кВ – 1 шт.;
6. Трансформатор 15 кВ – 1 шт.;
7. Трансформатор 50 кВ – 1 шт.;
8. Дверь входная в высоковольтный отсек – 1 шт.;
9. Комплект кабелей и проводов для подключения лаборатории – 1 шт.;
10. Комплект воздуховодов для подключения вытяжной вентиляции – 1 шт.;
11. Комплект технической и эксплуатационной документации – 1 экз.
